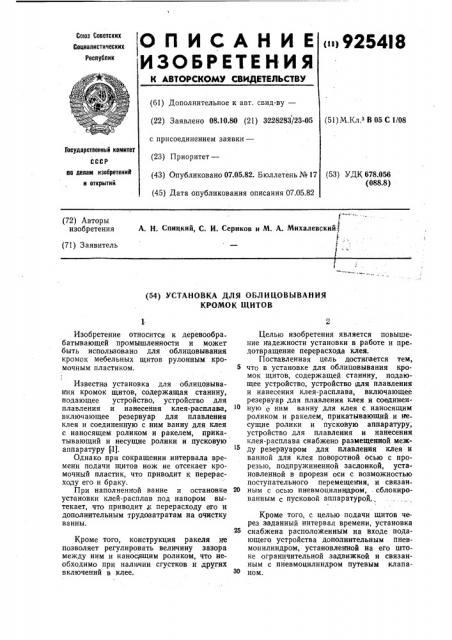

Союз Советских

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«» 9254I 8

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.10.80 (21) 3228283/23-05 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.05.82. Бюллетень № 17 (45) Дата опубликования описания 07.05.82 (51) М. Кл.з В 05 С 1/08

Государственный комитет по делам изобретеннВ и открытий (53) УДК 678.056 (088.8) 1

A. H. Спицкий, С. И. Сериков и М. А. Михалевский

1 (72) Авторы изобретени.я (71) Заявитель (54) УСТАНОВКА ДЛЯ ОБЛ И ЦОВЫВАН ИЯ

КРОМОК ЩИТОВ

Изобретение относится к деревообра батывающей промышленности и может быть исполызовано для облицовывания кромок мебельных щитов рулонным кромочным пластиком. 5

Известна установка для облицовывакия кромок щитов, содержащая станину, подающее устройство, устройство для плавления и нанесения клея-.расплава, включающее резервуар для плавления клея и соединенную с ним ванну для клея с наносящем роликом и ракелем, прикатывающий и несущие ролики и пусковую аппаратуру (1).

Однако при сокращении интервала времени подачи щитов нож не отсекает кромочный пластик, что приводит к перерасходу его и браку.

При наполненной ванне и остановке 20 установки клей-расплевав под напором вытекает, что приводит к перерасходу ето и дополнительным трудозатратам на очистку ванны.

Кроме того, конструкция ракеля не позволяет регулировать величину зазора между ним и наносящим роликом, что необходимо при наличии сгустков и других включений в клее. 30

Целью изобретения является повышение надежности установки в работе и предотвращение перерасхода клея.

Поставленная цель достигается тем, что в установке для облицовывания кромок щитов, содержащей станину, подающее устройство, устройство для плавления и нанесения клея-расплава, включающее резервуар для плавления клея и соединенную о ним ванну для клея с наносящим роликом и ракелем, прикатывающий и несущие ролики и пусковую аппаратуру, устройство для плавления и нанесения клея-расплава снабжено размещенной между резервуаром для плавления клея и ванной для клея поворотной осью с прорезью, подпружиненной заслонкой, установленной в прорези оси с возможностью поступательного перемещения, и связан ным с осью пневмоцилитлдром, сблокированным с пусковой аппаратуроД,.

Кроме того, с целью подачи щитов через заданный интервал времени, установка снабжена расположенным на входе подающего устройства дополнительным . пневмопилиндром, установленной иа его штоке ограничительной задвижкой и связанным с пневмоцилиндром путевым клапаном.

925418

Ракель может быть подпружинен и снабжен установочным винтом для регулирования зазора между ним и наносящим роликом.

На фнг. 1 схематически изображена предлагаемая установка; на фиг. 2— устройство для плавления и нанесения клея-расплава; на фиг. 3 — ограничительная задвижка.

Установка включает станину 1, состоящую из 4 — 5 секций. На входе подающего устройства установлена огр аничительная задвижка для обеспечения пода чи щитов через заданный интервал времени, представляющая собой стержень 2 с пружиной, роликом 3, установленным на штоке пневмоцилиндра 4. Управление работой задвижки осуществляется путевым клапаном 5. Щиты перемещаются подающим устройством, включающим ролики 6 и линейку 7. Устройство для плавления и нанесения клея-расплава содержит резервуар

8 для плавления клея и соединенную с ним ванну 9 для клея с наносящим роликом 1.0, размещенную между ними подпружиненную заслонку 11, которая уста. новлена в прорези поворотной оси 12 с возможностью поступательного перемещения. На этой оси закреплен рычаг 13, который шарнирно соединен с пневмоцилиндром 14, сблокированным о пусковой аппаратурой (на фигурах не показана).

В ванне 9 установлены ракель 15,смонтированный на оси 16, соединенной с рычагом 17, и снабженный пружиной 18 и установочным винтом 19 для регулирования зазора между ним и роликом 10.

За ванной 9 в направлении перемещения щитов расположен приводной подпружиненный прикатывающий ролик 20. Далее размещены несущие ролики 21, причем второй и четвертый ролики подпружинены, а остальные смонтированы жестко, и устройство для снятия свесов.

Установка работает следующим образом.

Включается нагревательный элемент устройства для плавления и нанесения клея-расплава. При достижении необходимой температуры клея-расплава пусковая аппаратура включает установку.

Воздух подается в полость пневмоцилиндра 14, который открывает ограничительную заслонку 1,1. При вр ащении последней по часовой стрелке она одновременно перемещается в прорези оси 12 под .действием пружины вверх, открывая доступ клею-расплаву к ролику JO. Ограничительная задвижка открыта.

Обрабатываемый щит подается в установку, перемещаясь по линейке 7, он нажимает на рычаг клапана 5, который подает сжатый воздух в пневмоцилиндр 4, а последний прижимает ограничительную

10 !

45 задвижку к щиту, закрывая вход в установку при уходе щита из-под ролика 3.

При освобождении рычага клапана 5 вход в установку открывается.

Изменяя расстояние между этим клапаном и ограничительной заслонкой, можно регулировать подачу щитов через задан ный интервал времени.

Во время прохождения щита над ванHof) 9 роликом 10 на кромку щита наносится клей.

Толщина наносимого слоя клея регулируется ракелем 15, причем в случае попадания на поверхность ролика 10 твердых включений, например сгустков клея, ракель 15 поворачивается относительно этого ролика, при этом рычаг 17, совдиненный с осью 16, сжимает пружину 18. После пропуска твердого вещества ракель 15 занимает свое прежнее положение.

3 атем щит поступает на ролик 20, увлекает намазанной клеем кромкой находящийся на нем кромочный пластик и дополнительно прикатывается роликами 21.

Первый и третий по ходу несущие ролики 21 базируют щит по кромке, а подпружиненные второй и четвертый ролики прижимаются к кромке, при этом обеспечивается лучшее приклеивание.

Далее снимаются свесы.

При выключении установки или при понижении температуры клея-расплава подается воздух в другую полость пневмоцилиндра 14, который закрывает заслонку

11. Последняя, вращаясь против часовой стрелки, скользит по верхней стенке ванны 9 и одновременно с этим перемещается в прорези оси 12 вниз, сжимая пружину. Упираясь в дно ванны 9, заслонка 11 перекрывает путь клею-расплаву к ролику 10.

Наличие на входе подающего устройства ограничительной задвижки исключает вероятность прохождения щитов с интервалом времени, при котором не успевает срабатывать нож поперечной резки кромочкого пластика.

Применение предлагаемой установки позволит улучшить условия труда и увеличить производительность труда на 20—

25o/,.

Формула изобретения

1. Установка для облицовывания кромок щитов, содержащая станину, подающее устройство, устройство .для плавления и нанесения клея-расплава, включающее резервуар для плавления клея и соединенную с ним ванну для клея с наносящим роликом и ракелем, прикатывающий и несущие ролики и пусковую аппаратуру, от лич а ю щ а я ся тем, что, с целью повышения надежности ее в работе и првдотвращения перерасхода клея, устройство

925418

10 для плавления и нанесения клея-расплава снабжено размещенной между резервуаром для плавления клея и ванной для клея поворотной осью с прорезью, подпружиненной заслонкой, установленной в прорези оси с возможностью поступательного перемещения, и связанным с осью пневмоцилиндром, облокированным с пусковой

-аппаратурой.

2. Установка по п. 1, о т л и ч а ю щ а яся тем, что, с целью подачи щитов через заданный интервал времени, она снабже.на расположенным на входе подающего устройства дополнительным пневмоцилиндром, установленной на его штоке ограничительной задвижкой и связанным с пнев.моцилиндром путевым клапаном.

3. Установка по п. 1, о тл ич аю щ а яся тем, что ракель подпружинен и снабжек установочным винтом для регулирования зазора между ним и наносящим роликом.

Источник информации, принятый во внимание при экспертизе:

1. Мебель. Научно-технический реферативный сборник. М., вып. 8, 1980, с. 3 — 4 (Министерство лесной и деревообрабатывающей промышленности СССР. Всесоюзный научно-исследовательский и проектный институт экономики, организации управления производством и информации по лесной, целлюлозно-бумажной и деревообрабатывающей промышленности (прототип). ;чМ;

925418

Фиг. д

Составитель С. Леонтьева

Редактор 3. Бородкина Техред А. Камышникова Корректор С. Файн

Заказ 445/416 Изд. № 141 Тираж 722 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
