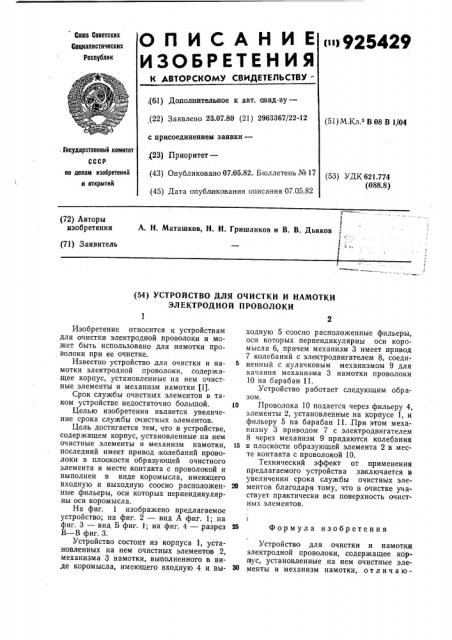

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

« i925429

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ",(61) Дополнительное к авт. авид-ву— (22) Заявлено 23.07.80 (21) 2963367/22-12 с присоединением заявки— ,(23) Приоритет— (43) Опубликовано 07.05.82. Бюллетень № 17 (45) Дата опублакования описания 07.05.82 (51) М.Кл.з В 08 В 1/04. Государственный комитетСССР по делам изобретений и открытий (53) УДК 621.774 (088.8) (72) Авторы изобретения (А. Н. Маташков, Н. И. Гришанков и В. В. Дьяков

l с (71) Заявитель!

Ф i (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ И НАМОТКИ

ЭЛЕКТРОДНОЙ ПРОВОЛОКИ

Изобретение относится к устройствам для очистки электродной проволоки и может быть использовано для намотки проволоки при ее очистке.

Известно устройство для очистки и намотки электродной проволоки, содержащее корпус,:установленные на нем очистные элементы и механизм намотки (Ц.

Срок службы очистных элементов в таком устройстве недостаточно большой.

Целью изобретения является увеличение срока службы очистных элементов.

Цель достигается тем, что в устройстве, содержа|щем корпус, установленные на нем очистные элементы и механизм намотки, последний имеет привод .колебаний проволоки в плоскости образующей очистного элемента в месте контакта с проволокой и выполнен в виде коромысла, именмцего входную и выходную соосно расположенные фильеры, оси которых перпендикулярны оси коромысла.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — вид А фиг. 1; на фиг. 3 — вид Б фиг. 1; на фиг. 4 — разрез

 — В фиг. 3.

Устройство состоит из корпуса 1, установленных на нем очистных элементов 2, механизма 3 намотки, выполненного в виде коромысла, имеющего входную 4 и выходную 5 соосно расположенные фильеры, оси которых перпендикулярны оси коромысла 6, причем механизм 3 имеет привод

7 колебаний с электродвигателем 8, соединенный с;кулачковым механизмом 9 для качания механизма 3 намотки проволоки

10 на барабан 11.

Устройство работает следующим образом.

l0 Проволока 10 подается через фильеру 4, элементы 2, установленные на корпусе 1, и фильеру 5 на барабан 11.,При этом механизму 3 приводом 7 с электродвигателем

8 через механизм 9 придаются колебания

15 в плоскости образующей элемента 2 в месте контакта с проволокой 10.

Технический эффект от применения предлагаемого устройства заключается в увеличении срока службы очистных эле26 ментов благодаря тому, что в очистке участвует практически вся поверхность очистных элементов.

Формул а изобретения

Устройство для очистки и намотки электродной проволоки, содержащее корттус, установленные на нем очистные эле30 менты и механизм намотки, о т л и ч а ю925429

ЯиР У

Диг.4 иг.5

Составитель Г. Рыбаков

Редактор 3. Бородкина Техред А. Камышникова Корректор И. Осиновская

Заказ 449 412 Изд. № 142 Тираж 623 Подписное

НПО «IIogcK» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Тип. Харьк. фил. пред. «Патенть щ е е с я тем, что, с целью увеличения срока службы очистных элементов, механизм

ыамотки имеет привод колебаний проволоки в плоскости образующей очистного элемента в месте контакта с проволокой и выполнен в виде коромысла, имеющего входную и выходную соосно расположенные фильеры, оси которых перпендикулярны оси,коромысла.

Источник ни формации, принятый во внимание при экспертизе:

1. Авторское свидетельство ¹ 483158

СССР, кл. В 08 В 1/00, 1975.
