Устройство для сборки под сварку труб с фланцами
Иллюстрации
Реферат

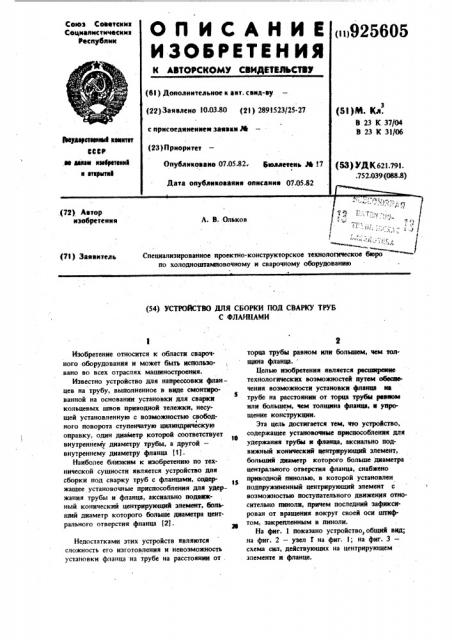

ОП ИСАНИЕ
ИЗЬБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЮТИЛЬСТВУ
Свез Советеиин
Сецивиистичесиия
Ресцубиии (о925605 (61) Дополнительное к авт. сеид-ву (22) Заявлено 10.03.80 (21 ) 2&91523/25-27 с присоединением заявки .йв (5I)N. Кл.
В 23 К 37/04
В 23 К 31 06
Ввуавуетввнний квинтет
CCCP.ее делам нэавуетеннй н втнрмтпн
{23) Приоритет
Опубликовано №05.82 бюллетень .йв 17 (53) УД 3(621.791. .752.039 (088.8) Дата опубликования описании 07.05.82.(72) Автор изобретения
A. В. Ольков ь, Специализированное проектно-конструкторское технологическое бюро по холодноппамновочному и сварочному оборудованию (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ ПОД СВАРКУ ТРУБ
С ФЛАНЦАМИ
Изобретение относится к области сварочного оборудования и может быть использовано во всех отраслях машиностроения.
Известно устройство для напрессовки фланцев на трубу, выполненное в виде смонтиро5 ванной на основании установки для сварки кольцевых швов приводной тележки, несущей установленную с возможностью свободного поворота ступенчатую цилиндрическую оправку, один диаметр которой соответствует внутреннему диаметру трубы, а другои— внутреннему диаметру фланца (11.
Наиболее близким к изобретению по технической сущности является устройство для сборки под сварку труб с фланцами, содержащее установочные приспособления для удержания трубы и фланца, аксиально подвия ный конический центрирующий элемент, больший диаметр которого больше диаметра центрального отверстия фланца Е22
Недостатками этих устройств являются сложность его изготовления н невозможность установки фланца на трубе на расстоянии от . торца трубы равном или болынем, чем толщина фланца.
Целью изобретения является расширение технологических воэможиостеи путем обеспечения возможности установки фланца нв трубе на расстоянии от торца трубы равном или большем, чем толщина фланца, и упрощение конструкции.
Эта цель достигается тем, что устроиство, содержащее установочные приспособления для удержания трубы и фланца, аксиально подвижный конический центрирующий элемент, больший диаметр которого больше диаметра центрального отверстия фланца, снабжено приводной пинолью, в которой установлен подпружиненный центрирующий элемент с возможностью поступательного движения относительно пиноли, причем последний зафиксирован от вращения вокруг своей оси штифтом, закрепленным в пиноли.
На фиг. 1 показано устройство, общий вид; на фиг. 2 — узел Г на фиг. Е; на фиг. 3— схема сил, действующих на центрнрующем элементе и фланце, 925605
Устройство для сборки под сварку труб с фланцами содержит приспособление 1 для удержания трубы, приспособление 2 для удержания фланца, а также узел для центрирования фланца и трубы и их сборки, со- S стоящий из пиноли 3, в которой установлены центрируюший элемент 4 и пружины 5, с помощью которых передается усилие от пиноли
3 к элементу 4. Элемент 4 зафиксирован от вращения вокруг своей оси апифтом 6, Ю установленным в пииоли 3. Поступательное движение элемента 4 ограничено кольцом 7, установленным в пиноли 3, которая смонтирована на радиально-упорных подшипниках 8 в поршне 9 пневмоцилиидра 10.
Устройство работает следующим образом.
На присиособлеииях 1 и 2 устанавливают
> трубу и фланец. Затем подается воздух в правую полость пневмоцилиндра 10. Поршень
9, перемешаясь влево, через подшипник 8 передает поступательное движение пиноли 3 и элементу 4. Элемент 4 входит в центральное отверстие фланца и прижимает его к трубе„ если труба с флаицем установлены не соосно.
При этом возникают силы„показанные на фиг. 3 (где 0 — осевая сила цеитрируюшего элемента, Р— вергикальная составляющая силы О, F, — сила трения между трубой и фланцем, F> — сила трения между элементом 4. и фланцем, G — вес фланца).
При соотношении сил
Р ) (6 + Е, + F ) фланец перемещается относительно трубы в вертикальной плоскости, Если учесть, что. где 0 — угол конуса цеитрируюшего элемента;
fq иФа — коэффициенты трения, то можно связать силы 0 и G с углом а и определить оптимальный угол конуса.
При перемещении фланца относительно тру.бы в вертикальной плоскости происходит нх взаимное центрирование. После этого флаиец надевается на трубу.
Прн соприкосновении элемента 4 с трубой последний остается неподвижным, а пииоль 3, сжимая пружины 5, перемещает флаиец ло трубе до заданного положения. Пружин(я 5 установлены с иредварительиым поджатием в соот( ветствни с соотношением Рир ) Q. Подшипники 8 обеспечивают возможность вращения иииоли 3 при сварке, а штифт 6 предотвращает проскальзывание элемента 4 в пииоли 3 и соответственно фланца иа трубе в начале сварки. После сварки воздух подается в левую полость пиевмоцилиндра 10. В результате пиноль 3 и элемент 4 возвращаются в исходное положение.
Использование предлагаемого устройства дает возможность производить механизированную или автоматизированную сборку фланца с трубой с воэможностью установки фланца на расстоянии, равном или большем,чем толщина фланца. Устройство проще известных аналогичных устройств в изготовлении и надежнее при эксплуатации.
Формула изобретения с
1. Устройство для сборки под сварку труб с фланцами, содержащее установочные Приспособления для удержания трубы и фланца, аксиальио подвижный конический цеитрируюший элемент больший диаметр которого больше диаметра центрального отверстия фланца, о т л и ч а ю ш е е с я тем, что, с целью обеспечения возможности установки фланца на трубе на расстоянии от торца трубы, равном или большем толщины фланца, и упрощения конструкция, устройство снабжено приводной пииолью. в которой установлен подпружиненный цеитрируюший элемент с возможностью поступательного движения относительно пииоли.
2. Устройство по п. l, о т л и ч а ю щ ее с я тем, что центрируюший элемент зафиксирован от врашеиия вокруг своей оси штифтом, закрепленным в пииоли.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР N 526479. кл. В 23 К 37/04, 1973.
2. Патент Франции М 2186321, кл. В 23 К 37/04, 1974 (прототип) .
