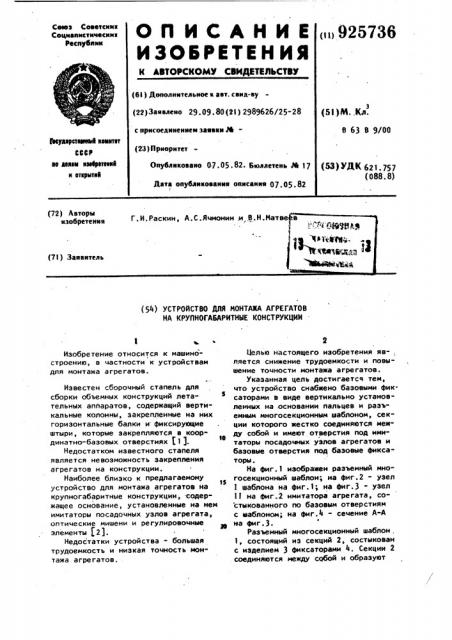

(54) УСТРОЙСТВО ДЛЯ МОНТАЖА АГРЕГАТОВ

НА КРУПНОГАБАРИТНЫЕ КОНСТРУКЦИИ

Изобретение относится к машиностроению, в частности к устройствам для монтажа агрегатов.

Известен сборочный стапель для сборки объемных конструкций летательных аппаратов, содержащий вертикальные колонны, закрепленные на них горизонтальные балки и фиксирующие штыри, которые закрепляются в координатно-базовых отверстиях (1 ).

Недостатком известного стапеля является невозможность закрепления агрегатов на конструкции.

Наиболее близко к предлагаемому

1$ устройство для монтажа агрегатов на крупногабаритные конструкции, содер" жащее основание, установленные на нем имитаторы посадочных узлов агрегата, оптические мишени и регулировочные элементы (2).

Недостатки устройства - большая трудоемкость и низкая точность монтажа агрегатов.

Целью настоящего изобретения яв- ., ляется снижение трудоемкости и повышение точности монтажа агрегатов.

Указанная цель достигается тем, что устройство снабжено базовыми фиксаторами в виде вертикально установленных на основании пальцев и разъемным многосекционным шаблоном, секции которого жестко соединяются между собой и имеют отверстия под имитаторы посадочных узлов агрегатов и базовые отверстия под базовые фиксаторы.

На фиг. 1 изображен разъемный многосекционный шаблон; на фиг.2 - узел

1 шаблона на фиг.1; на фиг.3 - узел

11 на фиг.2 имитатора агрегата, со стыкованного по базовым отверстиям с шаблоном; на фиг.4 " сечение А-А на фиг.3.

Разъемный многосекционный шаблон .

1, состоящий из секций 2, состыкован с иэделием 3 фиксаторами 4. Секции 2 соединяются между собой и образуют

Формула изобретения

Устройство для монтажа агрегатов на крупногабаритные конструкции, содержащее основание, установленные на нем имитаторы посадочных узлов

15 агрегата, оптические мишени и регулировочные элементы, о т л и ч а ющ е е с я тем, что, с целью снижения трудоемкости и повышения точности монтажа агрегатов, оно снабжено базощ выми фиксаторами в виде вертикально. установленных на основании пальцев и разъемным многосекционным шаблоном, секции которого жестко соединяются между собой и имеют отверстия под

2S имитаторы посадочных узлов агрегатов и базовые отверстия под базовые фиксаторы.

Источники информации, принятые во внимание при экспертизе щв 1. Авторское свидетельство СССР

N 275753, кл. В 64 F 5/00, 1962..

2. Авторское свидетельство СССР

11 364494, кл. В 63 В 9/00, 1972 (прототип).

3 . 925 жесткое соединение. Имитатор агрегата

5 содержит основание 6, на котором установлены имитаторы посадочных узлов 7 агрегата, оптические мишени 8, регулировочные элементы 9 и два базовых фиксатора в виде пальцев 10, совпадающих с соответствующими отверстиями 11 шаблона 1. Шаблон 1 имеет отверстия 12 под имитаторы 5 посадочных узлов агрегата 7.

Монтаж агрегатов производится следующим образом. На изделие 3 с помощью фиксаторов 4 устанавливают собранный разъемный многосекционный шаблон 1. По базовым отверстиям 11 шаблона устанавливают имитатор 5 агрегата с помощью базовых фиксаторов в виде пальцев 10. При этом имитаторы посадочных узлов 7 попадают в отверстия 12 шаблона. Затем с помощью визирования по оптическим мишеням 8 регулировочными элементами 9 выставляют основание 6.

После этого производят заливку цементом имитаторов посадочных узлов

7 агрегата, вынимают имитатор 5 агре гата, а посадочные узлы агрегата остаются установленными с высокой точностью на изделии через шаблон 1.

Операцию повторяют столько раз, сколько агрегатов необходимо 3установить на конструкцию.

Устройство позволяет быстро и с большой точностью устанавливать аг736 4 регаты на изделия. Разъемный шаблон удобен в эксплуатации, позволяет быстро создать кондуктор для монтажа агрегатов на крупногабаритные конструкции, что повышает производительность и снижает трудоемкость работ.
