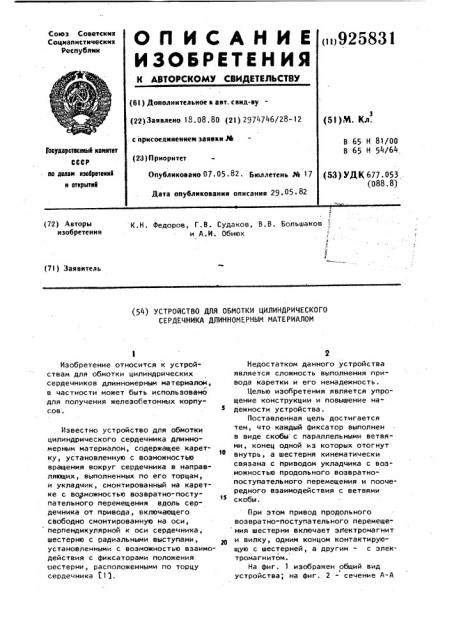

О П И С А Н И Е < 925831

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик (6! } Дополнительное к авт, свнд-ву (22)Заявлено 18.08.80 (21) 2974746/28-12 с присоеднненнеет заявки № (23) Приоритет

Гоеумрстеенный кеиитет

СССР ио делам изобретений н открытий

Опубликовано 07 ° 05 ° 82 ° Бюллетень ¹ 17

Дата опубликования описания 29.05.82 К.Н. Федоров, Г.В. Судаков, В.В. Большаков и А.И. Обиюх

/I

r (72) Авторы изобретения (7I) Заявитель (S4) УСТРОЙСТВО ДЛЯ ОБМОТКИ ЦИЛИНДРИЧЕСКОГО

СЕРДЕЧНИКА ДЛИННОМЕРНЫМ МАТЕРИАЛОМ

Недостатком данного устройства является сложность выполнения привода каретки и его ненадежность.

Целью изобретения является упрощение конструкции и повышение на3 аежности устройства.

Поставленная цель достигается тем, что каждый фиксатор выполнен в виде скобы с параллельными ветвями, конец одной из которых отогнут внутрь, а шестерня кинематически связана с приводом укладчика с возможностью продольного возвратнопоступательного перемещения и поочередного взаимодействия с ветвями скобы.

При этом привод продольного возвратно-поступательного перемеще ния шестерни включает электромагнит и вилку, одним концом контактирующую с шестерней, а другим - с электромагнитом.

На фиг. 1 изображен общий вид устройства; на фиг. 2 - сечение А-А

Изобретение относится к устройствам для обмотки цилиндрических сердечников длинномерным материалом, в частности может быть использовано для получения железобетонных корпусов.

Известно устройство для обмотки цилиндрического сердечника длинномерным материалом, содержащее каретку, установленную с возможностью вращения вокруг сердечника в направляющих, выполненных по его торцам, и укладчик, смонтированный на каретке с возможностью возвратно-поступательного перемещения вдоль сердечника от привода, включающего свободно смонтированную на оси, перпендикулярной к оси сердечника, шестерню с радиальными выступами, установленными с возможностью взаимодействия с фиксаторами положения шестерни, расположенными по торцу сердечника 11.

3 (51)M. Кл.

В 65 Н 81/00

В 65 H 54/64 (53) УДК 677.053, (088.8) 92583

3 на фиг.1; на фиг. 3 - вид Б на фиг.1.

Устройство содержит каретку 1, установленную с возможностью вращения от привода (на фигурах не показан) вокруг цилиндрического сердечника 2 в направляющих 3, выполненных по его торцам.На каретке .1 смонтирован укладчик 4 с направляющим роликом 5. Укладчик 4 перемещается 1В возвратно-поступательно вдоль сердечника 2 от привода, который включает в себя свободно смонтированную на оси шестерню 6 с радиальными выступами и кинематически связанную с валом 7, на котором закреплены звездочки 8 и цепь 9.

Шестерня 6 установлена с возможностью продольного возвратно-поступательного перемещения на оси посредством вилки 10 и электромагнита

11. Кроме того, привод укладчика включает расположенные на торцах цилиндра фиксаторы положения шестерни 6, каждый из которых выполнен в виде скобы 12 с параллельными ветвями о и 6, один конец которых В отогнут внутрь, а шестерня 6 установлена с воэможностью поочередного взаимодействия с ветвями скобы.

Устройство работает следующим образом.

Каретка 1 вращается от привода вокруг цилиндрического сердечника

2 по направляющим 3. Укладчик 4 на3$ ходится в начале работы в одном из крайних положений. Радиальные выступы шестерни 6 взаимодействуют с концом с1 скобы 12, поворачивая при этом на определенный угол вал 13, кинематически связанный с валом 7. При этом укладчик 4 при помощи цепи 9 и звездочек 8 поднимается на некоторую величину. Таким образом, каретка

1, совершив полный оборот вокруг цилиндрического сердечника 2, под-. нимает укладчик 4 на один шаг намотки. Когда каретка 4 поднимается в верхнее крайнее положение, то срабатывает конечный выключатель (на фигурах не показан), подающий сигнал на электромагнит 11, который в свою очередь при помощи вилки 10 перемещает шестерню 7 с радиальными выступами по валу 13 до взаимодействия

1 4 с другим концом g ветви скобы 12, и шестерня 6 начинает вращаться в противоположном направлении, передавая противоположное направление валу, и укладчик 4 движения в обратном направлении. Далее цикл работы непрерывно повторяется.

Данное устройство позволяет упростить конструкцию и автоматизи. ровать процесс перемещения укладчи. ка.

Формула изобретения

1. Устройство для обмотки цилиндрического сердечника длинномерным материалом, содержащее каретку, установленную с воэможностью вращения вокруг сердечника в направляющих, выполненных по его торцам, и укладчик, смонтированный на каретке с возможностью возвратно-поступательного перемещения вдоль сердечника от привода, включающего свободно смонтированную на оси, перпендикулярной к оси сердечника, шестерню с радиальными выступами, установленными с возможностью взаимодействия с фиксаторами положения шестерни, расположенными по торцу сердечнике, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности устройства, каждый фиксатор выполнен в виде скобы с параллельными ветвями, конец одной из которых отогнут внутрь, а шестерня кинематически связана с приводом ук. ладчика с возможностью продольного возвратно поступательного перемещения и поочередного взаимодействия с ветвями скобы.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что привод продольного возвратно-поступательного перемещения шестерни включает электромагнит и вилку, одним концом контактирующую с шестерней, а другим - с электромагнитом.

Источники информации, принятые во внимание при экспертизе

Заявка N 2660940/28-12, 1978, по которой вынесено положительное решение.

925831

Составитель Е. Агаян

Редактор Н. Аристова Техред И. Гайду Корректор И. Коста

Заказ 4735/14 Тираж 584 Подписное

ВНИИПИ Государственного .комитета СССР по делам иэобретений и открытий

113035, Москва, ) -35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная,4
