Реферат

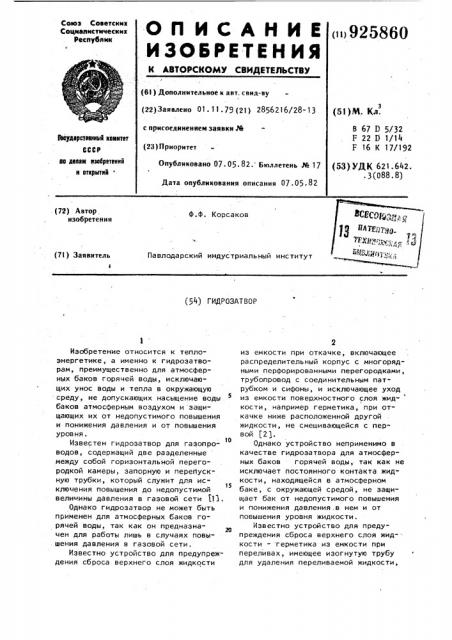

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОБУСНОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмн

Соцмапмстмческмк

Республик (>925860 (61) Дополнительное к авт. свид-ву (51)М. Кд. (22)Заявлено 01 ° 11 ° 79 (21) 2856216/28-13

B 67 D 5/32

F 22 D 1/14

F 16 К 17/192 с присоединением заявки №

1Ьаударстеенный кемнтет

СССР ав денем нзебретеннй н аткрытнй (23) Приоритет (5З) УДК 621.642.

3 (088. 8) Опубликовано 07. 05. 82. Бюллетень ¹ 17

Дата опубликования описания 07 . 05. 82 (72) Автор изобретения

Ф.Ф. Корсаков

Павлодарский индустриальный институт (7I) Заявитель (54) ГИДРОЗАТВОР

Изобретение относится к теплоэнергетике, а именно к гидрозатворам, преимущественно для атмосферных баков горячей воды, исключающих унос воды и тепла в окружающую среду, не допускающих насыщение воды баков атмосферным воздухом и защищающих их от недопустимого повышения и понижения давления и от повышения уровня.

Известен гидрозатвор для газопрото водов, содержащий две разделенные между собой горизонтальной перегородкой камеры, запорную и перебускную трубки, который служит для ис15 ключения повышения до недопустимой величины давления в газовой сети 1.11.

Однако гидрозатвор не может быть применен для атмосферных баков горячей воды, так как он предназначен для работы лишь в случаях повышения давления в газовой сети.

Известно устройство для предупреждения сброса верхнего слоя жидкости из емкости при откачке, включающее распределительный корпус с многорядными перфорированными перегородками, трубопровод с соединительным пат" рубком и сифоны, и исключающее уход из емкости поверхностного слоя жидI кости, например герметика, при откачке ниже расположенной другой жидкости, не смешивающейся с первой (2).

Однако устройство неприменимо в качестве гидрозатвора для атмосферных баков горячей воды, так как не исключает постоянного контакта жидкости, находящейся в атмосферном баке, с окружающей средой, не защищает бак от недопустимого повышения и понижения давления.в нем и от повышения уровня жидкости.

Известно устройство для предупреждения сброса верхнего слоя жидкости - герметика из емкости при переливах, имеющее изогнутую трубу для удаления переливаемой жидкости, 5

l0 l5

З5

ы

3 92 один конец которой расположен ниже верхнего слоя жидкости, и расширительную камеру со штуцером 3 ).

Однако устройство не допускает сброса верхнего слоя жидкости— герметика из емкости при переполнениях и переливах основной ниже расположенной жидкости. Оно не может быть использовано в качестве гидроэатвора атмосферных Саков,так как не защищает их от недопустимого повышения и понижения давления, Наиболее близким к изобретению по технической сущности и достигаемому результату является гидрозатвор, содержащий расширительный бачок с выхлопной и переливной трубами и две гидравлические петли C4 J.

Цель изобретения - повышение надежности работы гидрозатвора.

Цель достигается тем, что в гидрозатворе, содержащем расширительный бачок с выхлопной и переливной трубами и две гидравлические петли, расширительный бачок разделен вертикальной перегородкой на две секции, при этом гидравлические петли размещены одна под другой и в нижней части соединены между собой, а их вы ходные участки размещены в обеих сек

1 циях.

На фиг. 1 изображен гидроэатвор, разрез; на фиг. 2 — то же, вариант; на фкг, 3 - разрез А-А на фиг.2; на фиг. 4 - гидрозатвор, вид сверху „ на фиг. 5 - узел I на фиг.2; на фиг. 6 - разрез Б-Б на фиг.2.

Гидрозатвор содержит расширительный бачок 1, разделенный вертикальной перегородкой 2 на правую и левую секции 3 и 4, к которому подсоединен выхлопная и переливная трубы 5 и 6, а также внешняя и внутренняя гидравлические петли 7 и 8 с гидравлической связью 9 между собой по запирающей воде. Расширительный бачок 1 соединительной трубой 10 подсоединен к атмосферному баку ll горячей воды.

Для первоначального заполнения гидро затвора запирающей водой служит труб ка с вентилем 12, подсоединенная к верхней части расширительного бачка ! 1,а для проверки наличия воды в петлях гидроэатвора служит трубка воэдушник .с вентилем 13.

Д я исключения уноса запирающей оды при сработках гидрозатвора от недопустимого изменения давления в втмосферном баке 11 и обеспечения

5860 4.самозаполнения этой водой гидравлических петель 7 и 0 после сработки гидрозатвора переливная труба 6 выполнена удлиненной сверху во внутрь расширительного бачка 1 до уровня всей вытолкнутой из петель запирающей воды. На этом же уровне расположена соединительная труба 10 от. расширительного бачка 1 к атмосферному баку 11, а емкость каждой секции 3 и 4 расширительного бачка l до высоты названного уровня имеет объем на размещение всей вытолкнутой из петель запирающей воды.

Для снижения брызгоуноса запирающей воды посредством обеспечения сработки одной петли гидрозатвора при медленных недопустимых изменениях давления в атмосферном баке 11 внутренняя петля 8 гидрозатвора, выполнена укороченной снизу с удлинением верхних концов ветвей до уровня вытесненной из петель гидроэатвора запирающей воды. Для этой же цели выхлопная и переливная трубы 5 и 6 подсоединены к периферийной части расширительного бачка l.

Длина петель 7 и 8 гидроэьтвора выбрана иэ расчета допустимой прочности атмосферного бака 1 l Конструктивно внутренняя петля 8 выполнена короче наружной 7 на величи0ну не менее диаметра наружной петли. Суммарное проходное сечение обеих петель гидрозатвора, а также проходные сечения выхлопной и переливной труб 5 и 6 выбраны по общепринятой методике. Исходя из ожидаемых интенсивностей медленных изменений давления в атмосферном баке

11 проходное сечение внутренней 8 петли гидрозатвора выбрано 0,20,5 от суммарного проходного сечения обеих петель гидрозатвора.

В случаях наружного расположения атмосферного бака для исключения замерзания гидрозатвора в зимнее время он может располагаться внутри бака с выводом из последнего лишь выхлопной и переливной труб.

Гидрозатвор работает следующим образом, В нормальном режиме работы расширительный бачок 1 по обеим секциям

3 и 4 совместно с гидравлическими петлями 7 и 8 заполнен запирающей водой до уровня верхних кромок переливной трубы 6 и трубы внутренней гидравлической петли 8. За

5 92 счет этого отсутствует связь атмосферного бака 11 горячей воды с окружающей средой через выхлопную и переливную трубы 5 и 6, чем исключен уход во вне тепла и воды из бака и не допускается поступление в него вызывающего коррозию атмосферного воздуха.

Если атмосферный бак 11 заполнен горячей водой до уровня соединительной трубы 10, то дальнейший рост уровня в нем исключается за счет ухода воды через переливную трубу

6. При уровне в атмосферном баке 11 в любом другом положении, его рост вызывает повышение давления.в баке.

Это приводит сначала к выдавливанию запирающей воды из секции 4 расширительного бачка 1. При дальнейшем медленном росте уровня в баке растет и давление в нем, что вызывает выдавливание запирающей воды из внутренней петли 8 гидрозатвора, в секцию

3 расширительного бачка 1, и давление в атмосферном баке через выхлопную трубу 5 выравнивается с атмосФерным. После этого запирающая вода из секции заполняет снова петлю 8 гидрозатвора. При быстром росте уровня и давления в баке 11 выдавливается запирающая вода из обеих петель 7 и 8 гидрозатвора с последующим заполнением их этой водой после выравнивания давления в баке с атмосферным.

Если из любого положения уровень в атмосферном баке 11 падает, то снижается и давление в нем. Это приводит сначала к выдавливанию запирающей воды из секции 3 расширительного бачка 1, а при дальнейшем медленном снижении уровня и давления в баке

11 выдавливается запирающая вода из внутренней петли 8 в секцию 4 расширительного бачка 1, и давление в баке выравнивается с атмосферным через

I выхлопную трубу 5. После этого петля

8 заполняется обратно запирающей водой из секции 4. При быстром падении уровня и давления в баке 11 запирающая вода выдавливается из петель

7 и 8 гидрозатвора в секцию 4 с соответствующим повышением давления в баке до атмосферного и последующим

5860 6 заполнением петель запирающей водой из секции 4.

Гидрозатвор исключает утечку из атмосферных баков тепла и воды в виде пара, не допускает поступление в них химически агрессивного воздуха из окружающей среды, защищает их от недопустимого изменения давления и от повышения уровня воды. Он оказыto вается более эффективным и дешевым по сравнению с использованием герметиков для изоляции горячей воды баков от атмосферного воздуха,так как герметики дефицитны, дороги и

>s не исключают теплообмена горячей среды баков с окружающей атмосферой. Кроме того, при использовании предлагаемого гидрозатвора отпадает необходимость в антикоррозионных защитных. покрытиях внутренних поверхностей баков.

Гидрозатвор может быть рассчитан, спроектирован и изготовлен на .действующем предприятии.

Формула изобретения

Гидрозатвор преимущественно для атмосферного бака горячей воды, содержащий расширительный бачок с выхлопной и переливной трубами и две гидравлические петли, о т л и ч а юшийся тем, что, с целью повышения надежности работы, расширительный бачок разделен вертикальной перегородкой на две секции, при этом гидравлические петли размещены одна под другой и в нижней части

4> соединены между собой, а их выходные участки размещены в обеих секциях.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

4> h 1997921 кл ° F 16 K 17/192 1966

2. Авторское свидетельство СССР

4" 412433, кл. Г 22 D 1/14, 1971.

3. Авторское свидетельство СССР по заявке У 2803918/28-13, кл. В 65 0 88/50, 19794. Теплообменное оборудование.

Каталог 18-2-76. И., НИИЭинформэнерго. маш, 1976, лист 101, рис. 1 (прототип).
