Реферат

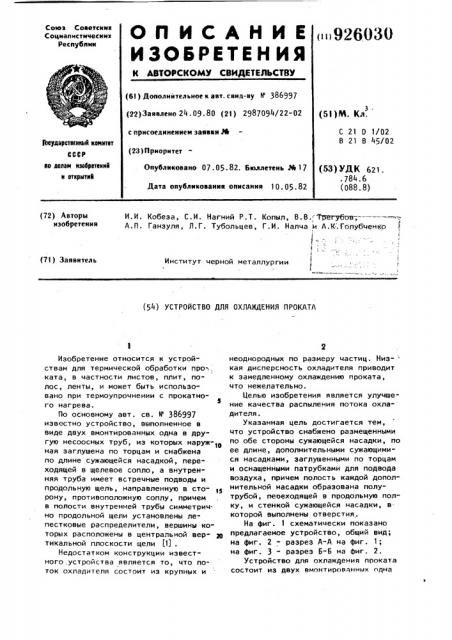

О П И С А Н И Е 926030

ИЗОБРЕТЕН ИЯ

Союз Советскнк

Соцнапистнчесинк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свми-ву N 386997 (22) Заявлено 24. 09. 80 (21) 2987094/22-02 (5! ) М. К,п, 3с присоединением заявки № (23) Приормтет

С 21 О 1/02

В 21 В 45/02

Гееудеретеенкые xowrer

СССР ве лелем взебретеник к еткрыткЯ

Опубликовано 07 .05. 82, Бюллетень ¹ 17

Дата опубликования описания 10.05.82 (53) УДК 621. .784.6 (088.8) (723 Авторы изобретения

И.И. Кобеза, С.И. Нагний P.Ò. Копыл, В.В. 1 ретубов-,----.-=---=-;.

А.П. Ганзуля, Л.Г. Тубольцев, Г.И. Налча . и A.К:;Голубченко

I (71) Заявитель

Институт черной металлургии (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ПРОКАТА

Изобретение относится к устройствам для термической обработки про . ката, в частности листов, плит, полос, ленты, и может быть использовано при термоупрочнении с прокатного нагрева. и

По основному авт. св. Ю 386997 известно устройство, выполненное в виде двух вмонтированных одна в другую несоосных труб, из которых наруж- ная заглушена по торцам и снабжена по длине сужающейся насадкой, переходящей в щелевое сопло, а внутренняя труба имеет встречные подводы и продольную щель, направленную в сторону, противоположную соплу, причем в полости внутренней трубы симметрич. но продольной щели установлены лепестковые распределители, вершины которых расположены в центральной вер- З1 тикальной плоскости щели (1) .

Недостатком конструкции известного, устройства является то, что поток охладителя состоит из крупных и неоднородных по размеру частиц. Низ- кая дисперсность охладителя приводит к замедленному охлаждению проката, что нежелательно.

Целью изобретения является улучшение качества распыления потока охлвдителя.

Указанная цель достигается тем, что устройство снабжено размещенными по обе стороны сужающейся насадки, по ее длине, дополнительными сужающимися насадками, заглушенными по торцам и оснащенными патрубками для подвода воздуха, причем полость каждой дополнительной насадки образована полутрубой, пеоеходящей в продольную полку, и стенкой сужающейся насадки, в. которой выполнены отверстия, На фиг. 1 схематически показано предлагаемое устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

Устройство для охлаждения проката состоит из двух вмонтированных одна формула изобретения

3 9260 в другую несоосных труб 1 и 2, из которых труба 2 заглушена по торцам, а по длине снабжена сужающейся насадкой 3, в которой выполнены сопловые отверстия 4 под углом к вертикальной оси, наклоненные в сторону выхода струи. Сужающаяся насадка 3 переходит в щелевое сопло 5. Внутренняя труба выполнена совместно с патрубками 6 и имеет продольную щель 30

7, направленную в сторону, противоположную соплу 5. При этом в полости внутренней трубы 1 симметрично относительно продольной щели установлено два лепестковых распределителя 8 с 1э ребрами жесткости 9. Для подачи распылителя, например сжатого воздуха в устройстве по обе. стороны основной сужающейся насадки 3, по ее длине, установлены дополнительные сужающиеся 26 насадки, каждая из которых ооразована полутрубой 10 с патрубком 11, продольной полкой 12 и стенкой насадки 3. Дополнительные сужающиеся насадки переходят в щелевые сопла 13.

Устройство работает следующим образом.

Охлаждающую жидкость (воду) через патрубки 6 подают во внутреннюю трубу 1, в которой происходит встреча двух потоков охладителя. Установленные в полости трубы 1 и симметрично расположенные относительно продольной щели 7 лепестковые распределители 8 с ребрами жесткости 9 обеспечивают зз равномерное заполнение охладителем внутреннего объема трубы 2. Дальней-, шее усреднение потока охладителя по ширине и длине происходит в основной сужающейся насадке 3. Распылитель че- 40 рез патрубки 11 попадает в дополнительные сужающиеся насадки, где происходит его разделение на два потока.

Один иэ них проходит через сопловые отверстия 4, выполненные в .стенках is основной сужающейся насадки 3, встречается со струями воды и дробит их до мелкодисперсного состояния. В виде водовоздушной смеси вода и воздух выходят из устройства через щеле- !в

30 ф все сопло 5. Другой поток распылителя проходит через дополнительную сужающуюся насадку, истекая затем в окружающее пространство через наружное щелевое сопло 13. Водовоздушные струи, вытекающие из основного сопла 5, встречаются с попутно пересекающимися воздушными струями, вытекающими иэ наружных щелевых сопел 13.

В результате взаимного удара воздушных и водовоздушных струй происходит дополнительное дробление капель жидкости, и, как следствие, повышение дисперсности капель воды в водовоздушном факеле. Пересечение воздушных струй, вытекающих из сопел 13„ позво-ляет получить достаточно раскрытый водовоздушный факел, позволяющий охватить значительную площадь поверхности охлаждаемого проката.

Таким образом, в устройстве обеспечено двухструпенчатое распыление: внутреннее (в основной сужающейся насадке 3) и наружное (на выходе из сопел 5 и 13), что улучшает качество распыления потока охладителя.

Использование предлагаемого устройства обеспечивает повышение прочностных свойств проката примерно на 53.

Устройство для охлаждения проката ло авт. св. It 386997, о т л и ч а ющ е е с я тем, что, с целью улучшения качества распыления потока охладителя, оно снабжено размещенными по обе стороны сужающейся насадки, по ее длине, дополнительными сужающимися насадками, заглушенными по торцам и оснащенными патрубками для подвода воздуха, причем лолость каждой дополнительной насадки образована полутрубой, переходящей в продольную полку, и стенкой сужающейся насадки, в которой выполнены отверстия.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 386997, кл. С 21 0 1/02, 13.03.71.
