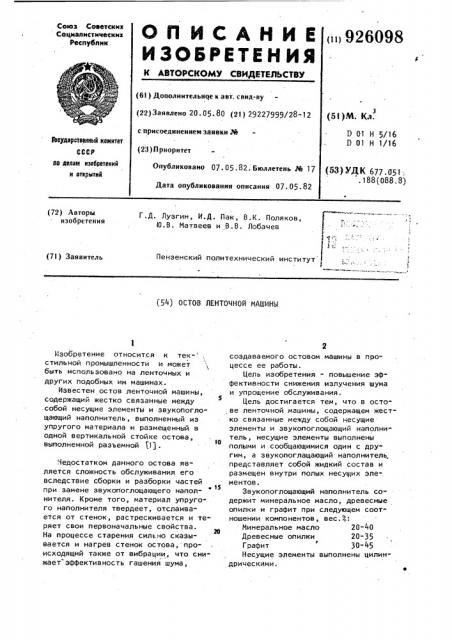

О П И С А Н И Е (и)926098
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (61) Лополнительное к авт. свид-ву (22) Заявлено 20. 05. 80 (21) 29227999/28-12 с присоединением заявки K
D 0l Н 5/16
D 01 Н 1/16
Гееудерстванный квинтет
СССР (23) П риоритет
Опубликовано 07. 05.82. Бюллетень Ле 17
Лата опубликования описания 07 . 05 . 82 но нелли нзавретеннй н открытий (53) УДК 677.051:..188(088.8) Г.Д. Лузгин, И.Д. Пак, В.К. Поляков, I0.B. Матвеев и В.В. Лобачев (72) А вторы изобретения
Пензенский политехнический институт "*" (7I) Заявитель (54) ОСТОВ ЛЕНТОЧНОЙ МАШИНЫ то
Изобретение относится к тек-,, стильной промышленности и может быть использовано на ленточных и других подобных им машинах.
Известен остов ленточной машины, содержащий жестко связанные между собой несущие элементы и звукопоглощающий наполнитель, выполненный из упругого материала и размещенный в одной вертикальной стойке остова, выполненной разьемной 1) .
Недостатком данного остова является сложность обслуживания его вследствие сборки и разборки частей
i I5 при замене звукопоглощающего наполнителя. Кроме того, материал упругоro наполнителя твердеет, отслаивается от стенок, растрескивается и те" ряет свои первоначальные свойства.
На процессе старения сильно сказывается и нагрев стенок остова, происходящий также от вибрации, что снижает эффективность гашения шума, создаваемого остовом машины в процессе ее работы.
Цель изобретения — повышение эффективности снижения излучения шума и упрощение обслуживания.
Цель достигается тем, что в остове ленточной машины, содержащем жестко связанные между собой несущие элементы и звукопоглощающий наполнитель, несущие элементы выполнены полыми и сообщающимися один с другим, а звукопоглащающий наполнитель. представляет собой жидкий состав и размещен внутри полых несущих элементов.
Звукопоглощающий наполнитель содержит минеральное масло, древесные опилки и графит при следующем соотношении компонентов, вес.3:
Минеральное масло 20-40
Древесные опилки 20-35
Графит 30-45
Несущие элементы выполнены цилиндрическими.
3 92609
На фиг. 1 схематически изображен остов ленточной машины, на фиг, 2профиль несущих элементов остова, Остов ленточной машины содержит несущие элементы 1, жестко связанные между собой и выполненные полыми, .цилиндрическими и сообщающимися один с другим. Внутри несущих weментов размещен звукопоглощающий наполнитель 2, представляющий собой 10 жидкий состав, содержащий 2040 вес.l минерального масла, 2035 вес.4 древесных опилок и 3045 вес.г графита. Несущие элементы жестко установлены в цилиндрические >s башмаки 3, которые закреплены, например, с помощью болтовых стяжек к нижней плите 4, залитой в фундамент (не показан) . В верхней части остов имеет посадочные места в виде, напри- ро мер, приваренных кронштейнов, посредством которых остов жестко соединен с верхней плитой 5.
На верхней плите 5 смонтированы коробки передач б и 7 привода цилин- 25 дров вытяжного прибора ленточной машины. В несущих элементах выполнены отверстия для заполнения его звукопоглощающим накопителем.
Жидкий состав получают простым зв смешиванием всех компонентов Ъ обычных условиях с последующей заливкой во внутренние полости несущих элементов остова.
При работе ленточной машины высо. кочастотные вибрации в виде потоков волновой энергии распространяются от коробок передач через верхнюю плиту несущим элементам остова. Большая часть энергии поглощается напол о нителем, оставшаяся часть излучается поверхностью несущих элементов.
Энергия вибраций, поглощаемая составом, обеспечивает равномерное перемешивание компонентов состава при работе ленточной машины. При этом отсутствует возможность разделения компонентов вследствие их различных удельных весов.
Жесткий наполнитель на основе минерального масла, обладая таким важным свойством, как жидкотекучесть из-за минерального масла, не подвергается старению, обеспечивает постоянное соприкосновение со стенками
55 внутренней полости. Для заливки наполнителя достаточно одного отверстия с пробкой (не показано) в верхней части предлагаемого остова. Для удаления этого наполнителя достаточно одного отверстия с пробкой в нижней части остова, что обуславливает простоту обслуживания конструкции остова. о
Данная конструкция позволяет избежать необходимости заполнять наполнителем каждую отдельную деталь остова. При заливке наполнителем сразу заполняются все сообщающиеся между собой полости (аналогично при необходимости вывода наполнителя из остова), Кроме того, при нагреве стенок деталей остова из-за вибраций и во всех других случаях нагревается и наполнитель, меняется его давление, плотность, вязкость и т.д., что изменяет и диапазон частот, в которых осуществляется интенсивное поглощение энергии вибраций. В данной конструкции остова, где его элементы работают как сообщающиеся сосуды, при нагреве наполнителя из-за вязкотекучести минерального масла наполнитель циркулирует аналогично системе водяного отопления. Более нагретый наполнитель поднимается вверх, на его место поступает состав из нижней части. Данный процесс способствует улучшению теплообмена, лучшему перемешиванию компонентов наполнителя и поддержанию заданных физических свойств накопителя (давления, плотности и вязкости). В данном случае энергия вибраций, преобразуемая частично в тепло, расходуется на перемещение наполнителя внутри остова.
Процентное содержание компонентов выбрано таким образом, чтобы при максимальной концентрации твердых составляющих (древесные опилки и графит) наполнитель сохранил свойства жидкотекучести. 3а счет многокомпонентного наполнителя перекрывается весь диапазон наиболее вредных частот в спектре шума 8005000 Гц.
Данный состав не ядовит и не дает ядовитых испарений, обладает достаточной жидкотекучестью для заполнения емкости, не горюч и не дает взрывоопасных паров. Температура воспламенения в замкнутом объеме 900-1050 С.
5 9260
Повышению эффективности снижения излучения шума способствует уменьшение площади излучаемых поверхностей, поскольку площадь поверхности цилиндрических несущих эле- s ментов меньше площади поверхности этих элементов любо.-о другого профиля, одного с ним поперечного сечения, в том числе и коробчатого а также устранение направленности из- 10 лучейия шума, поскольку плоские грани элемента коробчатого сечения излучают параллельные потоки шума, тогда как для круглого сечения эти потоки равномерно распределяются 15 по всем направлениям (фиг.2).
Применение данного остова позволяет уменьшить на 7-12 дБ уровень шума ленточной машины при работе ее со скоростью выпуска 300600 и/мин.
Формула изобретения
1. Остов ленточной машины, содержащий жестко связанные между собой не98 6 сущие элементы и звукопоглощающий наполнитель, отличающийся тем, что, с целью повышения эффективности снижения излучения шума и упрощения обслуживания, несущие элементы выполнены полыми и сообщающимися один с другим; а звукопоглощающий наполнитель представляет собой жидкйй состав и размещен внутри полых несущих элементов.
2. Остов по п.1, о т л и ч а юшийся тем, что звукопоглощающий, наполнитель содержит минеральное масло, древесные опилки и графит при следующем соотношении компонентов, вес.4:
Иинеральное масло 20-40
Древесные опилки 20-35
Графит 30-45
3. Остов по п.1, о т л и ч а юшийся тем, что несущие элементы выполнены цилиндрическими.
Источники информации, принятые во внимание при экспертизе
1. Опубликованная заявка ФРГ
Р 2915814, кл. В 01 Н 1/16, опублик. 1979..фиг. 1
