Реферат



Союз Coaetcwx

Социалистичесии к

Рвспублии

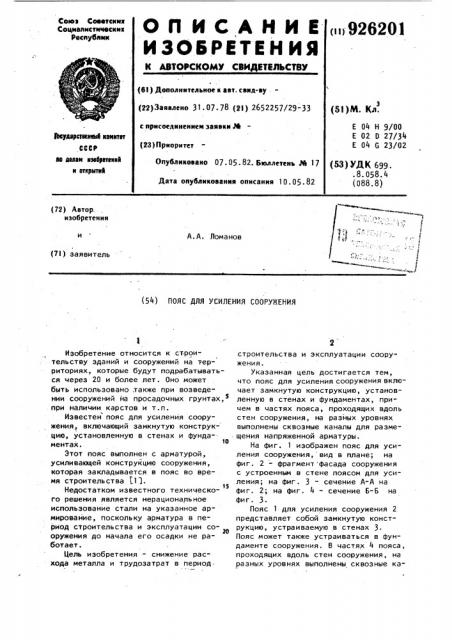

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТЗУ (и1 926201 (51)М. Кл. (61) Дополнительное к авт. свид-ву .(22)Заявлено 31 07 78 (21) 2652257/29-33 с присоединением заявки М

Е 04 Н 9/00

Е 02 0 27/34

E 04 G 23/02

lbcyaspcrsone4 квинтет

СССР не денем нэебретеннВ н еткрытнЯ (23 ) П ри орн тет

Опубликовано 07. 05.82. Бюллетень М 17 (53) УДК 699. .8.058.4 (088.8}

Дата опубликования описания 10.05.82 (72) Автор. изобретения

А.А. Ломанов (71) заявитель (54) ПОЯС ДЛЯ УСИЛЕНИЯ СООРУНЕНИЯ

Изобретение относится к строительству зданий и сооружений на территориях, которые будут подрабатываться через 20 и более лет. Оно может быть использовано .также при возведении сооружений на просадочных грунтах, при наличии карстов и т.п.

Известен пояс для усиления сооружения, включающий замкнутую конструкцию, установленную в стенах и фундаментах.

1О

Этот пояс выполнен с арматурой, усиливающей конструкцию сооружения, которая закладывается в пояс во время строительства 31 1.

Недостатком известного технического решения является нерациональное использование стали на указанное армирование, поскольку арматура в период строительства и эксплуатации сооружения до начала его осадки не работает °

Цель изобретения - снижение расхода металла и трудозатрат в период строительства и эксплуатации сооружения.

Указанная цель достигается тем, что пояс для усиления сооружения включает замкнутую конструкцию, установленную в стенах и фундаментах, причем в частях пояса, проходящих вдоль стен сооружения, на разных уровнях выполнены сквозные каналы для размещения напряженной арматуры.

На фиг. 1 изображен пояс для усиления сооружения, вид в плане; на фиг. 2 - фрагмент фасада сооружения с устроенным в стене поясом для усиления; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - сечение Б-Б на фиг 3.

Пояс 1 для усиления сооружения 2 представляет собой замкнутую конструкцию, устраиваемую в стенах 3.

Пояс может также устраиваться в фундаменте сооружения. В частях 4 пояса, проходящих вдоль стен сооружения, на разных уровнях выполнены сквозные каФормула изобветения

3 92 налы 5 для размещения в них напряженной арматуры. При выполнении пояса сборно"монолитным он оснащается монтажной арматурой 6 из условия перевозки и монтажа сборных элементов.

В период строительства и эксплуатации сооружения сквозные каналы 5 остаются не заполненными арматурой.

При возникновении опасности осадки сооружения через сквозные каналы 5 пояса пропускают арматуру (не показана), которую при необходимости напрягают и закрепляют на сооружении.

Изобретение позволяет уменьшить расход металла при возведении сооружений, которые возводятся на территории, подлежащей подработке, и будут подвергаться вредному влиянию горных выработок через много лет после введения этих сооружений в эксплуатацию.

Кроме того, достигается уменьшенив капитальных вложений и затрат труда при возведении сооружений, а также создается возможность производить натяжку арматуры поясов с упо6201 4 ром на бетон или кладку и при этом в качестве арматуры испольэовать тросы из высокопрочной стали или стекловолокна.

Пояс для усиления сооружения, 1р включающий замкнутую конструкцию, установленную в стенах и фундаментах, отличающийся тем, что, с целью снижения расхода металла и трудозатрат в период строительства ° и эксплуатации сооружения, в частях пояса, проходящих вдоль стен сооружения, на разных уровнях выполнены сквозные каналы для размещения напряженной арматуры. эо

Источники информации, принятые во внимание при экспертизе

1. Соколов В.К. Основные методы и принципы реконструкции жилых зданий. И., Издательство литературы по строительству, 1969, с. 91-92 (прототип). б ф
