Способ извлечения кабеля из скважины

Иллюстрации

Показать все

Реферат

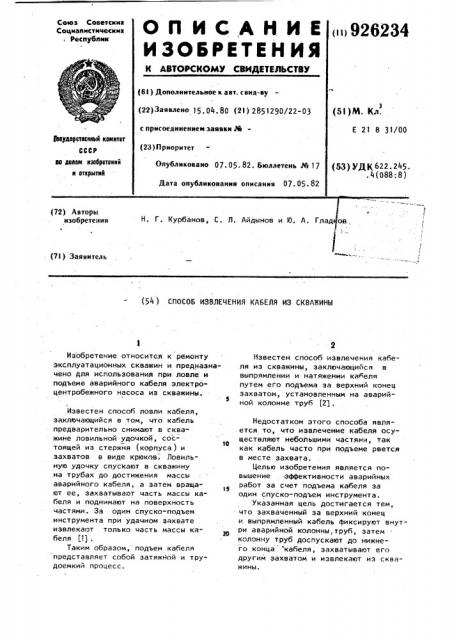

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистичесиии

Республии (1926234 (6I ) Дополнительное к авт. сеид-ву (22) Заявлено 15. 04. 80 (21) 2851280/22-0Ç с присоединением заявки М(23) Приоритет (5l jM. Ф(л.

Е 21 В 31/00 Ьеударстииный комитет

СССР ае делам наабретеиий н открытий (53)УД 622. 245. .4(088;8) Опубликовано 07. 05. 82. Бюллетень М 17

Дата опубликования описания 07.05.82 (72) Авторы изобретения

Н. Г, Курбанов, С. Л. Айдынов и Ю. A. Глад ов., (7I ) Заявитель (54) СПОСОБ ИЗВЛЕЧЕНИЯ КАБЕЛЯ ИЗ СКВАЖИНЫ

Изобретение относится к ремонту эксплуатационных скважин и предназначено для использования при ловле и подъеме аварийного кабеля электроцентробежного насоса из скважины.

Известен способ ловли кабеля, заключающийся в том, что кабель предварительно снимают в скважине ловильной удочкой, состоящей из стержня (корпуса ) и захватов в виде крюков. Ловильную удочку спусКают в скважину на трубах до достижения массы аварийного кабеля, а затем вращают ее, захватывают часть массы кабеля и поднимают на поверхность частями. 3а один спуско-подъем инструмента при удачном захвате . извлекают только часть массы кабеля (1) .

Таким образом, подъем кабеля представляет собой затяжной и трудоемкий процесс.

Известен способ извлечения кабеля из скважины, заключающийся в выпрямлении и натяжении кабеля путем его подъема за верхний конец захватом, установленным на аварийной колонне труб (21.

Недостатком этого способа является то, что извлечение кабеля осуществляют небольшими частями, так как кабель часто при подъеме рвется в месте захвата.

Целью изобретения является повышение эффективности аварийных работ за счет подъема кабеля за один спуско-подъем инструмента.

Указанная цель достигается тем, что захваченный за верхний конец и выпрямленный кабель фиксируют внутри аварийной колонны, труб, затем колонну труб доспускают до нижнего конца кабеля, захватывают его другим захватом и извлекают из скважины. Формула изобретения

3 92623

На фиг. изображено расположение аварийного ка еля в скважине; на фиг. 2 - устройство, момент перед подъемом кабеля за верхний конец; на фиг. 3 - то же, момент захватывания кабеля непосредственно над насосом, общий вид.

Осуществление способа производится устройством, включающим корпус 1 с захватом 2 и направляющей 10 воронкой 3. В корпусе 1 над захватом 2 телескопически с возможностью независимого пеРемещения установлен дополнительный блок 4 в захватом 5, предназначенный для выпрямления кабе-<5 ля. Ловильная головка 6, установленная в блоке 4, предназначена для обеспечения подъема этого кабеля овершотом 7. Захват 5 предназначен для захвата оборванного кабеля

8 в верхней части, а захват 2 в нижней части насосом.

Способ извлечения кабеля из скважины включает следующие операции. 25

На трубах с вращением в скважину спускают устройство, при этом оборванный верхний конец кабеля входит в его внутреннюю полость.

Поднимая дополнительный захват, установленный в корпусе устройства, натягивают, выпрямляют и фиксируют в этом положении кабель внутри аварийной колонны.

Доспускают устройство на аварийной

35 колонне для захватывания кабеля за нижний конец.

Захватывают и поднимают кабель из скважины.

Способ реализуется следующим об40 разом.

Устройство на аварийной колонне спускают в скважину с вращением до полного накрытия конца аварийного кабеля 8, который заходит во внут45 реннюю полость устройства (проходит между захватами 2 и 5 ). Затем блок 4 захватывают за головку 6 овер4 4 шотам 7. При подъеме блок 4 захватывает кабель 8 и выпрямляет его. Подьем ведут до выпрямления кабеля 8. Затем на устье фиксируют это положение кабеля 8 (фиксируют канат, на котором спускают овершот 7 )

Далее продолжают -спуск аварийной колонны совместно с устройством до конца аварийного кабеля 8, т.е. до места соединения с насосом. Затем поднимают вверх всю колонну труб.

При этом захватом 2 обрывают кабель непосредственно над насосом и при дальнейшем подъеме извлекают его на поверхность.

Таким образом, кабель извлекается целиком из скважины за один спуска-подъем инструмента, что значительно повышает эффективность работ по ремонту скважин.

Способ извлечения кабеля из скважины, заключающийся в выпрямлении и натяжении кабеля путем его подъема за верхний конец захватом, установленным на аварийной колонне труб, отли чающи "ся тем,,чтос целью повышения эффективности аварийных работ за счет подъема кабеля

1за адин спуска-подъем инструМента, захваченный за верхний конец и выпрямленный кабель фиксируют внутри аварийной колонны труб, затем колонну труб доспускают до нижнего конца кабеля, захватывают его другим захватом и извлекают из искважины.

Источники информации, принятые во внимание при экспертизе

1. Каталог "Ловильные, вспомогательные и режущие инструменты"

ЦИНТИХИМнефтемаш, М., 1971, с. 26-29.

2. Справочник инженера по бурению.

Под ред, Мищевича В. И. и Сидорова Н. А. Т. 11, М., "Недра", 1973. с. 167 (прототип ).
