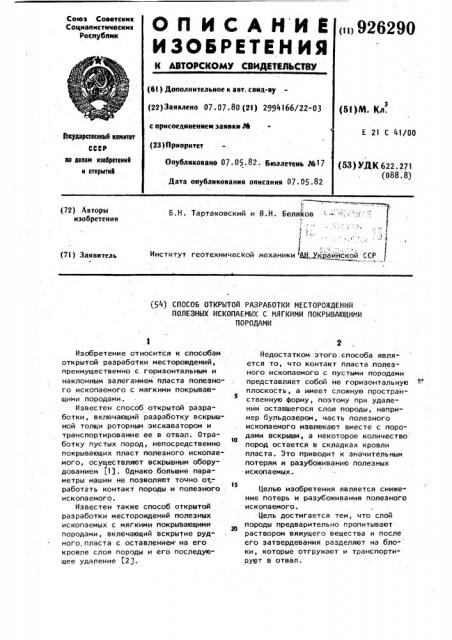

Союз Советскин

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{61 } Дополнительное к авт. санд-ву (51)М. Кл. (22) Заявлено 07.07.80 (2l) 2994166/22-03 с присоединением заявки №

E 21 С 41/00

Всудврственыб квинтет

СССР яо делам нзобретеннй и открытнй (23)Приоритет (53) УДК 622. 271 (088.8) Опубликовано 07.05 82. Бюллетень №17

Дата опубликования описания 07 . 05 .82 ь

Б.Н. Тартаковский и В.Н. Беляков (72) Авторы изобретения

Институт геотехнической механики М крайнскoй. ССР (7!) Заявитель (54) СПОСОБ ОТКРЫТОЙ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ

ПОЛЕЗНЫХ ИСКОПАЕМЫХ С МЯГКИМИ ПОКРЫВАЮЩИМИ

ПОРОДАМИ

Изобретение относится к способам открытой разработки месторождений, преимущественно с горизонтальным и наклонным залеганием пласта полезного ископаемого с мягкими покрывающими породами.

Известен способ открытой разработки, включающий разработку вскрышной толщи роторным экскаватором и транспортирование ее в отвал. Отработку пустых пород, непосредственно покрывающих пласт полезного ископаемого, осуществляют вскрышным оборудованием (1). Однако большие параметры машин не позволяют точно от,работать контакт породы и полезного ископаемого.

Известен также способ открытой разработки месторождений полезных ископаемых с мягкими покрывающими породами, включающий вскрытие рудного, пласта с оставлением на его кровле слоя породы и его последую" щее удаление (2 .

Недостатком этого способа является то, что контакт пласта полезного ископаемого с пустыми породами представляет собой не горизонтальную плоскость, а имеет сложную пространS ственную форму, поэтому при уралении остааиегося слоя породы, например бульдозером, часть полезного ископаемого извлекают вместе с породами вскрыши, а некоторое количество пород остается в складках кровли пласта. Это приводит к значительным потерям и разубоживанию полезных ископаемых.

1S

Целью изобретения является снижение потерь и разубоживания полезного ископаемого.

Цель достигается тем, что слой породы предварительно пропитывают раствором вяжущего вещества и после его затвердевания разделяют на бло- ки, которые отгружают и транспортируют в отвал.

Формула изобретения

ВНИИПИ Заказ 2923/23 Тираж 624 Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

3 92629

На чертеже показана схема отработки месторождения.

Рудный пласт 1 вскрывают вскрышными уступами 2 с оставлением на его кровле слоя породы 3 мощностью 0,050,2 м, в зависимости от величины колебаний контакта рудного пласта 1 с пустыми породами. Поверхность контакта 4 рудного пласта 1 и пустой породы вскрышного уступа 2 представляет собой не ровную поверхность, а сложную пространственную форму. Перед извлечением рудного пласта 1 слой породы 3 пропитывают раствором вяжущего вещества, например, цементным раствором или смесью синтетической смолы и пенообразующего реагента, например из поливальной машины 5, вслед за продвижением фронта вскрышных работ. Мелкие покрывающие порою ды, а следовательно, и породная "подушка" 3, характеризуется высоким коэффициентом фильтрации. (песок имеет коэффициент Фильтрации 5-20 м/сут} .

Поэтому при поливке раствором вяжущего вещества последнее прЬникает через породную "подушку" 3 до .поверхности контакта 4 с рудным пластом 1, который имеет чизкий коэффициент фильтрации (марганцевая руда

0,1-1 м/сут) и служит водоупорным зо горизонтом для раствора вяжущего вещества. Породная "подушка" 3 затвердевает, повторяя форму поверхности контакта 4.

После затвердевания породной "no- З5 душки" 3 ее разделяют на блоки, разрезая пильной машиной 6 или контурным взрыванием с использованием электробуров.

Блоки убирают с рудного пласта 1 погрузчиком 7 в бурты, из которых блоки отгружают вскрышным экскаватором в отвал вместе со вскрышными породами.

После снятия затвердевшей и разделенной на блоки породной "подушки" 3 рудный пласт 1 разрабатывают добычным экскаватором с погрузкой и транспортировкой полезного

0 4 ископаемого, например, автотранспортом.

Предлагаемый способ открытой разработки месторождений полезных ископаемых по сравнению с известными позволит значительно снизить потери и разубоживание полезного ископаемого за счет ликвидации потерь и разубоживания в кровле рудного пласта, так как затвердевшая породная

"подушка" удаляется с рудного пласта полностью.

Разработка месторождений полезных ископаемых предлагаемым способом повысит эффективность разработки в целом за счет снижения объема пустых пород, перевозимых из забоев на внутрикарьерный склад, где их перегружают, затем переводят на обогатительную фабрику и там перерабатывают.

Способ открытой разработки месторождений полезных ископаемых с мягкими. покрывающими .породами, включающий вскрытие рудного пласта с оставлением на его кровле слоя породы и его последующее удаление, о т л ич а ю шийся тем, что, с целью снижения потерь и разубоживания полезного ископаемого, слой породы предварительно пропитывают раствором вяжущего вещества и после его затвердевания разделяют на блоки, которые отгружают и транспортируют в отвал.

Источники информации, принятые во внимание при экспертизе

1. Новожилов М.Г. и др. Теория и практика открытой разработки горизонтальных месторождений. М., "Недра" 1978, с. 224-228.

2. Тартаковский Б.Н. и др. Анализ современного состояния потерь и разубоживание марганцевой руды на карьерах Никопольского бассейна.,В сб.

"Марганец", tf 3($6), ГрузНИИ научн; техн. инф. и техн.-эконом. исслед., Тбилиси, 1977, с. 7 (прототип).
