Сифонный водовыпуск
Иллюстрации
Показать всеРеферат

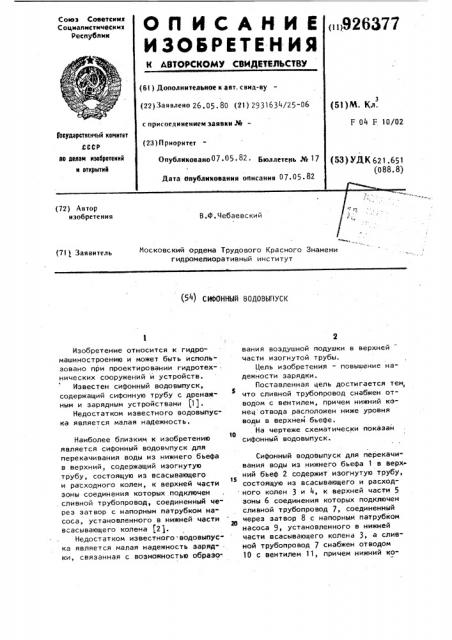

Союз Советских
Социалистических
Республик
Оп ИСАНИЕ
ИЗОБРЕТЕН ИЯ к лвто скомю свидетальствь
i г (6! ) Дополиительмое к авт. с вид-ву (22)Ззявлеио 26.05.80 (21) 2931634/25-06 с присоедииеиием заявки ¹вЂ” (23) Приоритет (51)М. Кл.
F 04 F 10/02
3Ъаударствснчый квинтет.СССР ао делам изобретений н отнрытнй (53) УДК 621.651 (088. 8) Опубликоваио 0 7 0 5 ° 82 ° Бвллетеиь № 1 7
Дата опублкковаиия описаиия 07.05 (72) Автор изобретения
В.Ф. Чебаевский
Московский ордена Трудового Красного Знамени гидромелиоративный институт (71$ Заявитель (54) СИфОННЫй вадОВЫПуСК
Изобретение относится к гидромашиностроению и может быть использовано при проектировании гидротех-нических сооружений и устройств, Известен сифонный водовыпуск, содержащий сифонную трубу с дренажным и зарядным устройствами (1j, Недостатком известного водовыпус" ка является малая наДежность.
Наиболее близким к изобретению является сифонный водовыпуск для перекачивания воды из нижнего бьефа в верхний, содержащий изогнутую трубу, состоящую из всасывающего и расходного колен, к верхней части зоны соединения которых подключен сливной трубопровод, соединенный через затвор с напорным патрубком насоса, установленного в нижней части всасывающего колена (21.
Недостатком известного:водовыпуска является малая надежность зарядки, связанная с возможностью образования воздушной подушки в верхней части изогнутой трубы.
Цель изобретения — повышение надежности зарядки.
Поставленная цель достигается тем, что сливной трубопровод снабжен отводом с вентилем, причем нижний конец отвода расположен ниже уровня воды в верхнем бьефе.
На чертеже схематически показан сифонный водовыпуск.
Сифонный водовыпуск для перекачивания воды иэ нижнего бьефа 1 в верх ний бьеф 2 содержит изогнутую трубу, 15 состоящую из всасывающего и расходного колен 3 и 4, к верхней части 5 эоны 6 соединения которых подключен сливной трубопровод 7, соединенный через затвор 8 с напорным патрубком насоса 9, установленного в нижней части всасывающего колена 3, а сливной трубопровод 7 снабжен отводом
10 с вентилем 11, причем нижний ко26377 формула изобретения
Составитель В. Бойцов
Редактор Н. Лазаренко Техред Т. Маточка Корректор А. Йзятко
Заказ 2933/28 Тираж 671 Подписное .
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
3 9 нец 12 отвода 10 расположен ниже уровня воды в верхнем бьефе 2, Сифонный водовыпуск работает следующим образом.
Включается насос 9. При этом вентиль 11 должен быть закрыт, а затвор
8 - открыт. Заполняется водой всасывающее и расходное колена 3 и 4, а также сливной трубопровод 7. Если режим работы сифонного водовыпуска такой, что в верхней части 5 зоны 6 соединения колен 3 и 4 образуется воздушная полость, то закрывается затвор 8 и открывается вентиль 11.
Вода:иэ сливного трубопровода 7 начинает сливаться через отвод 10.
Иэ верхней части 5 зоны 6 воздух поступает в освобождающийся трубопровод 7 до тех пор, пока воздушная полость не исчезнет совсем.
Поскольку вода в нижней части сливного трубопровода 7 и отвода 10 еще имеется, то эа счет сифонного эффекта в верхнюю часть сливного трубопровода 7 поступает вода или водовоздушная смесь, которая и выталкивает воздух из сливного трубопровода 7 в атмосферу через отвод 10.
Таким образом, описанное техническое решение просто в исполнении и эксплуатации и повышает надежность процесса зарядки сифонного водовыпуска.
Сифонный водовыпуск для перекачивания воды из нижнего бьефа в верх10 ний, содержащий изогнутую трубу,состоящую из всасывающего и расходного колен, к верхней части зоны соединения которых подключен сливной трубопровод, соединенный через затвор с
1 напорным патрубком насоса, установленного в,нижней части всасывающего колена, отличающийся тем,. что, с целью повышения надежности зарядки, сливной трубопровод снаб20 жен отводом с вентилем, причем нижний конец отвода расположен ниже уровня воды в верхнем бьефе.
Источники информации, принятые во внимание при экспертизе
1. Патент США N 3079939, кл. 137-128, 1971.
2. Авторское свидетельство СССР
Г 147922, кл. Г 04 I 10/02, 1961.
