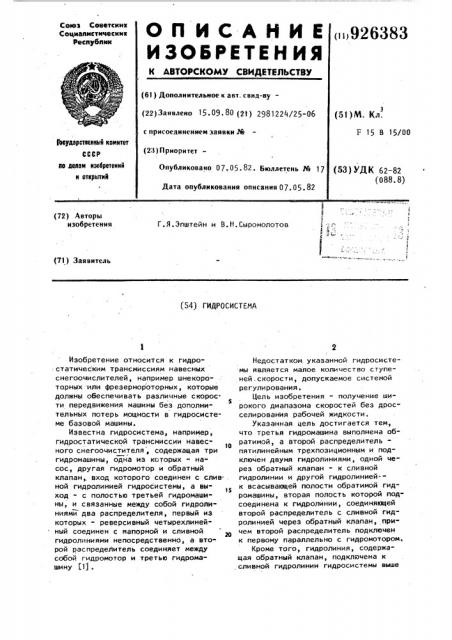

О П И С А Н И Е (ii)926383
ИЗОБРЕТЕН ИЯ
Союз Советскик
Социалистические
Ресиубпин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15 ° 09. 80 (21) 2981224/25-06 (51 ) Щ. Кд. с присоединением заявки .%
F 15 В 15/00
Государственный комитет
СССР ло делам изобретений н открытиЯ (23) Приоритет
Опубликовано 07. 05. 82. Бюллетень № 17
Дата опубликования описания 07.05.82 (53) УДК 62-82 (088. 8) (72) Авторы изобретения
1
Г.Я.Эпштейн и В.Н.Сыромолотов (71 ) 3ая в и тел ь (54) ГИДРОСИСТЕМА
Изобретение относится к гидростатическим трансмиссиям навесных снегоочислителей, например шнекороторных или фрезернороторных, которые должны обеспечивать различные скорости передвижения машины без дополниS тельных потерь мощности B гидросистеме базовой машины.
Известна гидросистема, например, гидростатической трансмиссии навесного снегоочистителя, содержащая три гидромашины, одна из которых - насос, другая гидромотор и обратный клапан, вход которого соединен с слив.. ной гидролинией гидросистемы, а выход - с полостью третьей гидромашины, и связанные между собой гидролиниями два распределителя, первый из которых - реверсивный четырехлинейный соединен с напорной и сливной гидролинияии непосредственно, а второй распредеЛитель соединяет между собой гидромотор и третью гидромашину (1), Недостатком указанной гидросистеиы является малое количество ступеней.скорости, допускаемое системой регулирования.
Цель изобретения - получение широкого диапазона скоростей без дросселирования рабочей жидкости.
Указанная цель достигается теи, что третья гидромашина выполнена об.ратимой, а второй распределительпятилинейным трехпозиционным и подключен двумя гидролиниями, одной через обратный клапан - к сливной гидролинии и другой гидролинией-к всасывающей полости обратимой гидромашины, вторая полость которой подсоединена к гидролинии, соединяющей второй распределитель с сливной гидролинией через обратный клапан, причем второй распределитель подключен к первому параллельно с гидромоторои.
Кроме того, гидролиния, содержащая обратный клапан, подключена к сливной гидролинии гидросистемы выше 92638 по потоку, чем вторая гидролиния, соединяющая второй распределитель с сливной гидролинией.
На чертеже представлена гидравлическая схема гидросистемы. 5
Гидросистема, например, гидростатической трансмиссии навесного снегоочистителя, содержит три гидромашины, одна из которых - насос 1, другаягидромотор 2, третья - обратимая 10 гидромашина 3, обратный клапан 4, вход 5 которого соединен с сливной гидролинией 6 гидросистемы, а выход
7 - с полостью 8 третьей гидромашины 3, и. связанные между собой гид.ролиниями 9 и 10 два распределителя
11 и 12, первый из которых реверсивный четырехлинейный 11 соединен с напорной 13 и сливной 6 гидролиниями непосредственно, а второй распредели- 20 тель 12 соединяет между собой гидромотор 2 и третью гидромашину 3.
Третья гидромашина 3 выполнена обратимой, а второй распределитель 12пятилинейным трехпозиционным и подклю- чен двумя гидролиниями 14 и 15, одной (14) через обратный клапан 4 - к сливной гидролинии 6 и другой гидролинией
16 - к всасывающей полости 17 обратимой гидромашины 3, вторая полость 30
8 которой подсоединена к гидролинии
14, соединяющей второй .распределитель
12 с сливной гидролинией 6 через обратный клапан 4, причем второй распределитель 12 подключен к первому
11 параллельно с гидромотором 2.
Гидролиния 14, содержащая обратный клапан 4, подключена к сливной гидролинии 6 гидросистемы выше по по. току, чем вторая гидролиния 15, сое" 4О диняющая второй распределитель 12 с сливной гидролинией 6.
Гидросистема имеет бак 18, фильтр
"9, .предохранительный клапан 20. Второй распределитель 12 подключен к 4 гидролиниям, соединяющим его с первым распределителем 11 гидролиниями 21 и
22, и имеет три позиции 23-25. Три позиции 26-28 первого распределителя
11 участвуют в работе гидросистемы гидростатической трансмиссии. Гидромотор 2 располагает полостями 29 и 30. Обратимая гидромашина 3 соединена гидролинией 31 с гидролинией 14.
Гидросистема работает следующим образом.
При нейтральных положениях 27 и 24 золотников распределителя 11 и рас3 4 пределителя 12 рабочие полости гидромотора 2 заперты, его вал не вращается. Гидросистема базового трактора при при нейтральном положении 27 золотника распределителя 11 разгружена, т.е. нагнетательная магистраль 13 насоса 1 соединяется s рапределителе
11 с баком 18 через фильтр 19, Обратимая гидромашина 3 через гидролинию 31 и обратный клапан 4 засасывает большую часть рабочей жидкости из сливной гидролинии б гидросистемы базового тракта так, что в обратимую гидромашину 3 попадает рабочая жидкость, подаваемая насосом 1 из бака 18, 18, причем подача насоса 1 больше подачи обратимой гидромашины 3. Меньшая часть рабочей жидкости, всасываемой обратимой гидромашиной 3, поступает по гидролинии 14, сопротивление которой больше, чем сопротивление потоку рабочей жидкости у гидролинии 31 с обратным клапаном 4.
Этим обеспечивается поступление в обратимую гидромашину 3 рабочей жидкости, охлажденной в баке 18, и пре-, дотвращается перегрев гидросистемы.
Через гидролинии 16 и 15 paGoчая жидкость, нагнетаемая обратимой гидромашиной 3, поступает в сливную магистраль 6 гидросистемы базового трактора.
Работа гидростатической трансмиссии "Вперед".
Первая скорость движения "Вперед" включается перемещением золотника рас.пределителя 12 в положение 25, а золотник распределителя 11 остается в нейтральном положении 26. Рабочая. полостЪ 29 гидромотора 2 соединяется распределителем 12, гидролиниями
16, 21 и 10 с всасывающей полостью
17 обратимой гидромашины 3, а вторая рабочая полость 30 гидромотора 2 через распределитель 12 гидролинии 9, 22 и 15 соединяется с сливной гидролиней 6 гидросистемы базового трактора.
В положении 25 золотник распределителя 12 запирает гидролинию 14 и рабочая жидкость поступает во всасывающую полость 17 обратимой гидромашины 3 только из сливной гидролинии
6 гидросистемы базового трактора через гидролинию 31 и обратный клапан
4. Этим обеспечивается поступление в обратимую гидромашину 3 рабочей жидкости, охлажденной в баке 18, при
26383 6
5 9 движении машины на первой скорости, которая происходит на режиме обратимой гидромашины 3.
Вторая скорость движения "Вперед" включается перемещением золотника распределителя 12 в положение 23 и установке в положение 26 золотника распределителя 11.
Рабочая жидкость, нагнетаемая насосом l- по гидролинии 10 соединена трубопроводом 21 через распределитель 12, гидролинии 14 и 31 с всасывающей полостью 17. обратимой гидромашины 3, подача которого меньше насоса 1. Следовательно, в полость
29 гидромотора 2 поступает подача от насоса 1 за вычетом величины подачи, отбираемой обратимой гидромашиной 3, который в этом случае работает в качестве гидромотора. Причем величина подачи рабочей жидкости, отбираемой обратной гидромашиной 3, пропорциональна скорости вращения его вала. Рабочая жидкость, поступающая во вход обратимой гидромашины 3, под давлением нагрузки гидромотора 2 не может попасть в сливную гидролинию 6, поскольку установлен обратный клапан 4.
Нагнетательная гидролиния 16 через распределитель 12 соединяется с сливом через трубопровод 9 и распределитель 11. Гидролиния 15 в распределителе 12 в положении 23 заперта.
Таким образом. вторая скорость вращения вала гидромотора 2 происходит на режиме разности подач насоса 1 и обратимой гидромашины 3, ко,торый в этом случае работает как гидромотор.
Третья скорость движения "Вперед" включается перемещением золотника распределителя 12 в положение 24, а золотника распределителя 11 в положение 26.
При этом нагнетательная гидролиния 13 насоса 1 соединяется с рабочей полостью 29 гидромотора 2 через распределитель 11 и гидролинию 10, Рабочая полость 30 гидромотора 2 через гидролинию 9 и распределитель 11 соединяется с сливной гидролинией 6 гидросистемы базового трактора.
Гидролинии 21 и 22 заперты в рас-. пределителе 12. Таким образом. третья скорость движения "Вперед." происходит на режиме насоса 1. Работа обратной гидромашины 3 при нейтральном полоТретья скорость движения "Назад" включается перемещением золотника распределителя 12 в положение 23 и золотника распределителя 11 в положение 28. В этом случае в рабочую полость 30 гидромотора 2 поступает суммарная подача рабочей жидкости от насоса 1 и обратимой гидромашины 3.
Таким образом четыре скорости дви. жения "Вперед" и три скорости "Назад" получаются без дросселирования рабочей жидкости посредством использования гидросистемы базовой машины.
55 жении 24 распределителя 12 описана выше.
Четвертая скорость движения "Вперед" включается перемещением золотника распределителя 12 в положение 25 при установленном в положении 26 золотнике распределителя 11, В этом случае в рабочую полость
29 гидромотора 2 попадает суммарная
lo подача рабочей жидкости от насоса через гидролинию 11 и от обратимой гидромашины 3 через гидролинию 21.
Движение машины на четвертой скорости "Вперед" происходит на сумме
15 подач насосов 1 и 3.
Работа гидростатической трансмиссии на реверсе.
Первая скорость движения "Назад" включается перемещением золотника
2о распределителя 12 в положение 23 при нейтральном положении 27 золотника распределителя 11. Всасывающая полость 17 обратной гидромашины 3 через гидролинии 16, 22 и 9 и распре25 делитель 12 соединяется с рабочей полостью гидромотора 2, а рабочая полость 29 через гидролинии 10, 21 и 15 и распределитель 12 соединяется с сливной гидролинией 6 базового
30 трактора.
Следовательно, первая скорость движения "Назад" происходит в режиме обратнои гидромашины 3.
Вторая скорость движения "Назад" включается перемещением золотника распределителя 11 в положение 28 при
° нейтральном положении 24 золотника
12. При этом нагнетательная гидроли ния 13 насоса 1 соединяется с рабо4 чей полостью 30 гидромотора 2 через распределитель 11 и гидролинию 9. Ра бочая полость 29 через гидролинию
10 и распредепитель ll соединяется с сливом — вторая скорость "Назад" происходит на режиме насоса 1.
926383
Формула изобретения
1. Гидросистема, например, гидростатической трансмиссии навесного снегоочислителя, содержащая три гидромашины, одна из которых — насос, другая - гидромотор, третья - обратимая гидромашина, обратный клапан, вход которого соединен со сливной ,гидролинией гидросистемы, а выход - 10 с полостью третьей гидромашины, и связанные между собой гидролиниями два распределителя, первый из которых реверсивный четырехлинейный соединен с напорной и сливной гидролини- 15 ями непосредственно, а второй распределитель соединяет между собой гидромотор и третью гидромашину, отличающаяся тем, что, с целью получения широкого диапазона 2О скоростей без дросселирования рабочей скорости, третья гидромашина выполнена обратимой, а второй распределительпятилинейным трехпозиционным и подключен двумя гидролиниями, одной че- 25 рез обратный клапан — к сливной гидролинии и другой гидролинией - к всасывающей полости обратимой гидромашины, вторая полость которой подсоединена к гидролинии, соединяющей второй распределитель с сливной гидролинией через обратный клапан, причем второй распределитель подключен к первому параллельно с гидромотором.
2. Гидросистема по и. 1, о т л ич а ю щ а я с я тем, что, с целью. обеспечения оптимальной температуры рабочей жидкости на всех режимах работы, гидролиния, содержащая обратный клапан, подключена к сливной гидролинии гидросистемы выше по потоку, чем вторая гидролиния, соединяющая второй распределитель с сливной гидролинией °
Источники информации, принятые во внимание при экспертизе
1. Беркович И.Л., Буланов А.А,, Раннев А.В. и др. Одноковшовые экскаваторы и самоходные краны с гидравлическим.приводом. М., "Машиностроение",,1971. с. 161, фиг. 110.
926383
