Реферат

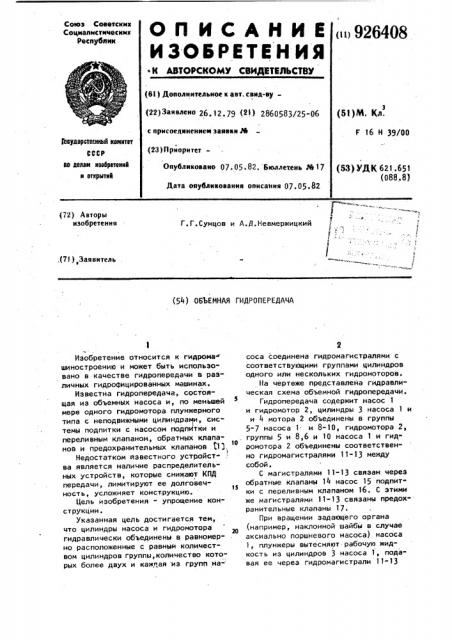

! ю 926408

Союз Советскик

Социалистических

Респубяин

ОП ИСАЙ ИЕ

ИЗОВРЕТЕН ИЯ

° К АВТОРСКОМУ СВИДИИЛЬСТВУ (Sl ) Дополнительное к авт. саид-ву(22) Заявлено 26. 12 ° 79 (2! ) 2860583/25-06 с присоеаинеиневт заявки М (23}ПриоритетОпублнковано 07.05.82. Бюллетень РЙ17 (51) М. Кл.

16 H 39/00

Гоеударственый квинтет

СССР во лелем изевретеиий и открытий (83) УДК 621.651 (088.8) Дата опубликования описания 07 .05 .82

1 (72) Авторы изобретения

Г.Г.Сумцов и A.Д.Невмержицкий.(7! ),Заявитель (54) ОБЪЕМНАЯ ГИДРОПЕРЕДАЧА

Изобретение относится к гидрома шиностроению и может быть использовано а качестве гидропередачи в различных гидрофицированных машинах.

Известна гидропередача, состоящая из объемных насоса и, по меньшей мере одного гидромотора плунжерного типа с неподвижными цилиндрами, системы подпитки с насосом подпитки и переливным клапаном, обратных клапанов и предохранительных клапанов 0 >, Недостатком известного устрайст" ва является наличие распределитель" ных устройств, которые снижают КПД передачи, лимитируют ее долговечность, усложняет конструкцию.

Цель изобретения - упрощение конструкции.

Указанная цель достигается тем, что цилиндры насоса и гидромотора гидравлически объединены в равномерно расположенные с равным количеством цилиндров группы, количество которых более двух и каждая из групп насоса соединена гидромагистралями с соответствующими группами цилиндров одного или нескольких гидромоторов.

На чертеже представлена гидравлическая схема объемной гидропередачи.

Гидропередача содержит насос 1 и гидромотор 2, цилиндры 3 насоса 1 и и 4 мотора 2 объединены в группы

5-7 насоса 1 и 8-10, гидромотора 2,, группы 5 и 8,6 и 10 насоса 1 и гид1О ромотора 2 объединены соответственно гидромагистралями 1 1- 13 между собой.

С магистралями 11-13 связан через обратные клапаны 14 насос 15 подпит13 ки с переливным клапаном 16. С этими же магистралями 11-13 связаны предохранительные клапаны 17.

При вращении задающего органа

20 (например, наклонной шайбы в случае аксиально поршневого насоса) насоса

1, плунжеры вытесняют рабочую жидкость из цилиндров 3 насоса 1, подавая ее через гидромагистрали 11-13

92640

Формула изобретения

3 к цилиндрам 4 гидромотора 2. Вытеснение жидкости происходит последовательно для групп 5-7 при направлении вращения указанном на чертеже стрелкой. При этом образуется вращающееся поле давления, вызывающее движение вала гидромотора 2. Ход нагнетания плунжеров насоса 1 происходит под действием давления развиваемого насосом 15 пропитки и ограничи- @ ваемого переливным клапаном 16.

При равенстве рабочих объемов группы цилиндров насоса 1 vi соответствующего рабочего объема группы од ного или суммарного рабочего объема объединенных групп цилиндров нескольких гидромоторов 2 коэффициент передачи будет равен единице и скорости вращения валов насоса 1 и гидромотора 2 будут равны. го

Использование гидропередачи исключает необходимость применения устройств распределения и коммутации рабочей жидкости по,цилиндрам устройства, повысит ее КПД и долговечность, 25 а также снизит стоимость ее изготовления.

Объемная гидропередача, состоящая из объемных насоса и, по меньшей мере, одного гидромотора плунжерного типа с неподвижными цилиндрами, системы подпитки с насосом подпитки и переливным клапаном обратных клапанов, отличающаяся тем, что, с целью упрощения конструкции цилиндры насоса и гидромотора гидравлически объединены в равномерно расположенные с равным количеством цилиндров группы, количество которых более двух, и каждая из групп насоса соединена гидромагистралями с соответствующими группами цилиндров, по меньшей мере, одного гидромотора, Источники информации, принятые во внимание при экспертизе

1. Чупрунов И.Н. Основы гидро и пневмоприводов. М., "Машиностроение", 1966, с.179,рис.1,8.
