Пылеконцентратор

Пылеконцентратор

Иллюстрации

Показать все

Реферат



1. ПЫЛЕКОНЦЕНТРАТОР по авт. св. № 32361-6, отличающийс я тем, что, с целью повышения эффективности , в корпусе над входом в патрубок для отсоса части сушильного агента установлены под углом лопатки дЮполниТельнрго завихрителя. - -, Изобретение относится к устройствам для отделения пыли, например угольной, от сушильного агента с помощью лопаточного завихрителя и может, быть использовано в системах пыпеприготовления котельных .установок злектрических станций. По основному авт. св. № 323616 известен.пьшекоицентратор, преимущественно для систем пьшеприготовлег ния котельных установок, содержащий цилиндрический корпус, установленный в его нижней части лопаточный завихритель , выхлопную трубу и канал для отвода концентрированной аэросмеси, причем соосно с корпусом установлен патрубок для отсоса части сушильного агента в направлении, противоположном движению запыленного потока, а лопатки завихрителя укреплены на входном конце патрубка.. 2.Пылеконцентратор по п.1, о т личающийся тем, что, с целью снижения аэродинамического сопротивления , лопатки завихрителя, укрепленные на входном конце патрубка, вьтолнены изогнутыми с углом наклона их выходньрс участков, равным углу наклона лопаток дополнительного завихрителя . 3.Пыпеконцентратор по п.1, о т личающийся тем, что лопатки дополнительного завихрителя выполнены изогнутыми с углом наклона входных участковj равным углу наклона лопаток другого зaвиxpитeлk. (Л Однако в известшзм пыпеконцентраторе при необходимости обеспечения очень высокой степени разделения пысо ьэ легазовой смеси невозможно достигнуть достаточно высокую степень отсоса Од обеспыленных газов. Это объясняется 4 тем, что для достижения высокой сте00 Од пени разделения пылегазовой смеси необходимо очень большая крутка потока . В этоц случае практически весь пылегазовый поток отбрасывается ло патками к стенкам корпуса, где создается высокое давление, ив осевой зоне лопаточного аппарата, т.е. в области отсоса сушильного агента на ю рециркуляцию, устанавливается разряжение , близкое к разряжению на всасе мельнице. Таким образом, отсос необходимОГо количества газов на рециркуляцию при необходимости обеспечения очень высо

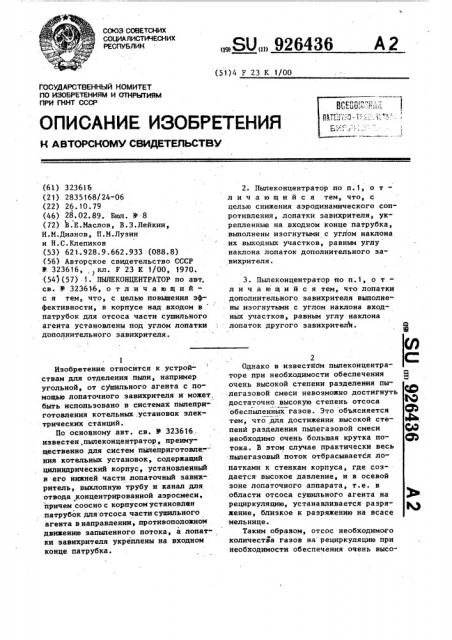

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„926436 (51) 4 F 23 К 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР

Н д BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 323615 (21) 2835168/24-06 (22) 26.10 ° 79 (46) 28.02.89. Бюл. В-8 (72) В.Е.Маслов, В.Ç.Лейкин, И.М.Дианов, П.М.Лузин и Н.С.Клепиков (53) 621..928.9.662 ° 933 (088.8) (56) Авторское свидетельство СССР

Ф. 323616, кл. F 23 К 1/00, 1970. (54)(57) 1. ПЬШЕКОНЦЕНТРАТОР по авт. св. В 323616, о т л и ч а ю щ и й— с я тем, что, с целью повышения эффективности, в корпусе над входом в патрубок для отсоса части сушильного агента установлены под углом лопатки дополнительного завихрителя.

Изобретение относится к устройствам для отделения пыли, например угольной, от с) шнльного агента с помощью лопаточного завихрителя и может быть использовано в системах пылеприготовления котельных .установок электрических станций.

По основному авт. св. У 3236!6. известен,пылеконцентратор, преимущественно для систем пылеприготовле-.— ния котельных установок, содержащий цилиндрический корпус, установленный в его нижней части лопаточный завихритель, выхлопную трубу и канал для отвода .концентрированной аэросмеси, причем соосно с корпусом установлен, .патрубок для отсоса части сушильного агента в направлении, противоположном движению запыленного потока, а лопат" ки эавихрителя укреплены на входном конце патрубка.

2. Пылеконцентратор по п.1, о тл н ч а ю щ н и с я тем, что, с целью снижения аэродинамического соп" ротивления, лопатки завихрителя, укрепленные на входном конце патрубка, выполнены изогнутымн с углом наклона их выходных участков, равным углу наклона лопаток дополнительного завихрителя.

3. Пыпеконцентратор по п.1, о тличающийся тем, чтолопатки дополнительного завихрителя выполнены изогнутыми с углом наклона входных участков, равным углу наклона лопаток другого завихрителн.

2 С.

Однако в известном пылеконцентраторе при необходимости обеспечения очень высокой степени разделения пылегазовой смеси невозможно достигнуть «© достаточно высокую степень отсоса

М обеспыленных газов. Это объясняется Ж тем, что для достижения высокой сте- ФВ@. пенй разделения пылегаэовой смеси Q7 необходимо очень большая крутка по- фф тока. В этом случае практически весь пынегазовый поток отбрасывается лолатками к стенкам корпуса, где создается высокое давление, и в осевой зоне лопаточного аппарата, т.е. в .области отсоса сушильного агента на рециркуляцию, устанавливается разряжение, близкое к разряжению на всасе мельнице.

Таким образом, отсос необходимого количества газов на рециркуляцию при необходимости обеспечения очень высо3 9264 к и степени разделения пылегазовой смеси становится невозможнык.

Цель изобретения — повышение эффективности при обеспечении высокой

5 степени разделения пылегазовой смеси и необходимой доли отсоса обеспыленных газов.

Поставленная цель достигается тем, что в корпусе над входом в патрубок 1О для отсоса части сушильного агента установлены изогнутые под углом лопатки дополнительного завихрителя.

Кроме того, с целью снижения аэродинамического сопротивления лопатки завихрителя, укрепленные1 на входном конце патрубка, могут быть выполнены изогнутыми с углом наклона их выходных участков, равным углу наклона лопаток дополнительного завихрителя. 20

Причем лопатки дополнительного эавихрителя могут быть выполнены иэог" нутыми с углом наклона входных участков, равным углу наклона лопаток другого завихрителя. 26

На чертеже схематично изображен предлагаемый пыпеконцентратор, разрез

Пылеконцентратор содержит цилиндрический корпус 1, установленный в чп его нижней части лопаточный завихрит телЬ 2, выхлопную трубу 3 и канал для отвода концентрированной аэросмеси 4, причем соосно с корпусом уста новлен патрубок 5 для отсоса части-сушильного агента в направлении-, противоположном движению запыленного .потока, а лопатки завихрителя. 2 ук-. реплены на входном конце патрубка 5.

В корпусе 2 над входом в натрубок 5 установлены изогнутые под углом ло-, патки дополнительного завихрителя 6.

36 4

Кроме того, лопатки завихрителя 2, укрепленные на входном конце патрубка 5, могут быть выполнены изогнутыми с углом наклона их выходных участков, равным углу наклона лопаток дополнительного завихрителя 6.!

Пылеконцентратор работает следующим образом.

Пылегазовая смесь поступает в нижнюю часть корпуса 1 и закручивается завихрителем 2. В процессе вращательного движения пыль отбрасывается к стенкам корпуса 1, а если слои потока, непосредственно примыкающие к оси корпуса и содержащие наименьшее количество пыли, отсасываются через патрубок 5.

Наклон завихрителя 2 не превышает

20"40, что вполне достаточно для обеспечения низкой запыленности приосевого потока газов без создания в этом районе разряжения, препятствующего отсосу газов.. Далее пылегаэовый поток поступает на лопатки дополниЭ тельного завихрителя 6. Для обеспения высокого КПД пыпеконцентратора крутка потока в этом завихрителе мо" жет осуществляться при большом вход-. ном угле наклона его лопаток, так как разряжение, создаваемое в.приосевой области, уже не будет Влиять на степень отсоса газов в патрубок 5.

Для того, чтобы пылегазовый поток с лопаток завихрителя 2 без удара поступал на лопатки завихрителя 6, лопатки завихрителя 2 должны быть выполнены изогнутыми с углом наклона их входных участков, равным углу наклона входных уыастков дополнительного завихрителя 6.

926436

Корректор Э.Лончаковв

Техред Л.Сердюкова

Редактор Н.Сильнягина

Производственно-полйграфическое предприятие, r. Yaropog, ул. Проектная, 4 .

Заказ 745 Тирах 488 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д., 4/5
