Реферат

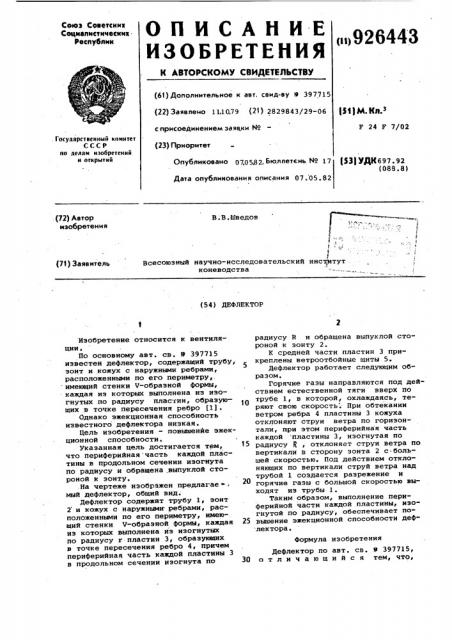

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскими

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву 9 397715 (22) Заявлено 1 1.1079 (21) 2829843/29-06 ) 31) М. КП. с присоединением заявки М

Р 24 Г 7/02. Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Дата опубликования описания 07.05 ° 82 (72) Автор изобретения

В.В.Шведов

1 "

Всесоюзный научно-исследовательский институт коневодства (73) Заявитель (54) ДЕФЛЕКТОР

Изобретение относится к вентиляции.

По основному авт. св. Р 397715 известен дефлектор, содержащий трубу, зонт и кожух с наружными ребрами, расположенными по его периметру„. . имеющий стенки V-образной формы, каждая иэ которых выполнена из изогнутых по радиусу пластин, образующих в точке пересечения ребро (1).

Однако эжекционная способность известного дефлентора низкая.

Цель изобретения - повышен*е эжекционной способности. указанная цель достигается тем, что периферийная часть каждой пластины в продольном сечении изогнута по радиусу и обращена .выпуклой стороной к зонту. .На чертеже изображен предлагае ; мый дефлектор, общий вид;

Дефлектор содержит трубу 1, зонт

2 и кожух с наружными. ребрами, расположенными по его периметру, имею-. щий стенки V-образной формы, каждая из которых выполнена из изогнутых по радиусу r пластин 3, образующих в точке пересечения ребро 4, причем периферийная часть каждой пластины 3 в продольном сечении изогнута по радиусу R и обращена выпуклой стороной к зонту 2.

К средней части пластин 3 прикреплены ветроотбойные щиты 5.

Дефлектор работает следующим образом.

Горячие газы направляются под действием естественной тяги вверх по трубе 1, в которой, охлаждаясь, теряют свою скорость. При обтекании ветром ребра 4 пластины 3 кожуха отклоняют струи ветра по горизонталй, при этом периферийная часть каждой пластины 3, изогнутая по радиусу, отклоняет струи ветра по вертикали в сторону зонта 2 с большей скоростью. Под действием отклоняющих но вертикали струй ветра над трубой 1 создается разрежение и горячие газы с большой скоростью выходят из трубы 1 °

Таким образом, выполнение периферийной части каждой пластины, изогнутой по радиусу, обеспечивает по25 вышение эжекционной способности деф.лектора.

Формула изобретения

Дефлектор по авт. св. 9 397715, 30 а т л и ч а ю шийся тем, что, Опубликовано 070582, Бюллетень Ì9 17 t$3) УДК697. 92. (088.8) 926443

Составитель О.Тишина

Редактор В.Лазаренко Техред З.фанта Корректор О.Билак

Эакаэ 2943/31 Тираж 796 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 с целью повышения эжекционной способности, периферийная часть каждой пластины в продольном сечении изогнута по радиусу и обрацена выпуклой. стороной к зонту.

Источники информации, принятые ва внимание при экспертизе

1 ° Авторское свидетельство СССР

Р 397715, кл. F 23 Ь 17/02, 1971.
