Способ сушки пиломатериалов в штабелях и камера для его осуществления

Способ сушки пиломатериалов в штабелях и камера для его осуществления

Иллюстрации

Показать все

Реферат

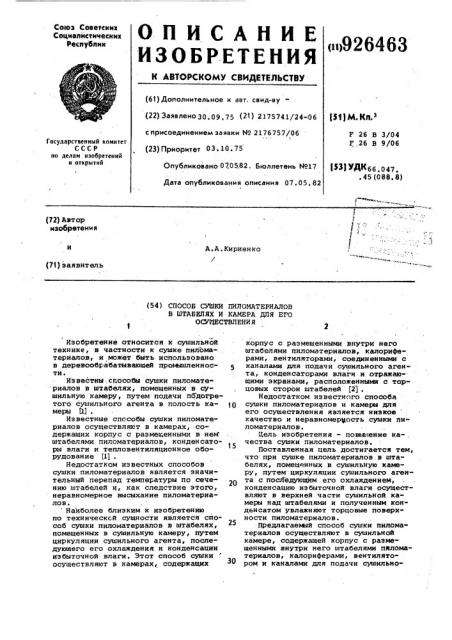

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалйстических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву-(22) Заявлено 30.09,75 (21) 2175741/24-06 )51) М.КЛ. с присоединением заявки ¹ 2176757/06

F 26 В 3/04

F,,26 В 9/06

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет 03 ° 10 ° 75

Опубликовано 0705,82. Бюллетень ¹17

f5 ) УДК66. 047. . 45 (088. 8) Дата опубликования описания 07.05.82 (72) Автор изобретения

А.A . .Кириенко

/ (71) заявитель (54) СПОСОБ СУМКИ ПИЛОМАТЕРИАЛОВ

В UITABEG$IX И КАМЕРА ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИ Я

Изобретение относится к сушильной технике, в частности к сушке пилома- . териалов, и мсжет быть использовано в деревообрабатывающей промышленности.

Известны „сгособы сушки пиломате риалов в штабелях, помещенных в сушильную камеру, путем подачи подогретого сушильного агента в полость камеры Ь1 .

Известные спссобы сушки пиломатериалов осуществляют в камерах, .содержащих корпус с размещенными в нем" штабелями пиломатериалов, конденсаторы влаги и тепловентиляционное оборудование (11 .

Недостатком известных способов сушки пиломатериалов является значительный перепад температуры по сечению штабелей И, как следствие этоГо, неравномерное высыхание пиломатериалов. Наиболее близким к изобретению по техническсй сущности является способ сушки пиломатериалов в штабелях, помещенных в сушильную камеру, путем циркуляции сушильного агента, последующего его охлаждения и конденсации избыточной влаги. Этот способ сушки осуществляют в камерах, содержащих корпус с размещенными внутри него штабелями пиломатериалов, калориферами, вен тиляторами, соединенными с каналами для подачи сушильного агента, конденсаторами влаги и отражающими экранами, расположенными с торцовых сторон штабелей (21 .

Недостатком известного способа сушки пиломатериалов и камеры для его осуществления является низкое . качество и неравномерность сушки пиломатериалов.

Цель изобретения — повью ение ка- . чества сушки пиломатериалов.

Поставленная цель достигается тем, что при сушке пиломатериалов.в штабелях, помещенных в сушильную камеру, путем циркуляции сушильного агента с последующим его охлаждением, конденсацию избыточной влаги осуществляют в верхней части сушильной камеры над штабелями и полученным конденсатом увлажняют торцовые поверх- ности пиломатериалов.

Предлагаемяй способ сушки пилОматериалов осуществляют в сушильной камере, содержащей корпус с размещенными внутри него штабелями плломатериалов, калориферами, вентилятором и каналами для подачи сушильно926463 го агента, конденсаторами влаги и отражающими экранами, расположенными с торцовых сторон штабелей, причем конденсаторы размещены над штабелями и снабжены сборниками влаги, выполненными в виде лотков с продоль-5 ной щелью, под которой закреплены закрывающие торцы штабелей шторы из термостойкого и влагопропускающего материала, преимущественно стеклоткани. 10

На фиг. l изображена предлагаемая камера для сушки пиломатериалов у на фиг.2 — сечение A-A на фиг.l; на фиг.3 — сечение Б-Б на фиг.2.

Камера для сушки пиломатериалов содержит корпус 1, в котором размещены штабели 2 пиломатериалов. Внутри вдоль боковых стен корпуса 1 расположены калориферы 3. Над штабелями 2 пиломатериалов расположены кон- 20 денсат(ры 4, выполненные в виде колосников, в которых циркулирует охлаждающая вода. дня приема сконденсированной влаги конденсаторы снабжены сборниками 5, выполненными в виде лотков с продольной щелью, под которой закреплены закрывающие торцы штабелей шторы 6 из термостойкого и влагопроводного материала. В каме-. ре расположен вентилятор 7, установленный внутри нагнетательного канала 8, расположенного под штабелями в горизонтальной плоскости параллельно с всасывающим каналом 9. Для направленного перемещения сушильного агента от калориферов служат боковые 3 экраны 10, Нагнетательный канал 8 и всасывающий канал 9 соединены с по-. лостью камеры отверстиями 11 и снабжены затворками 12 с распределитель ным механизмом 13. 4О

Камера работает следующим образом.

В корпус 1 загружают штабели 2 пиломатериалов. Сушильный агент, нагре. тый калориферами 3, подают вентилятором 7 и направляют с помощью боковых экранов 10 в горизонтальные каналы штабеля 2. После прохождения штабеля сушильный агент нагревают калориферами 3 у противоположной стороны камеры. Затем сушильный агент подают в отверстие ll всасывающего канала .9, где он передает тепло верхней стен ке всасывающего 9 и нагйетательного

8 каналов, а через них †. нижней части штабеля.

В верхней части камеры отработанный сушильный агент охлаждают конденсаторами 4, в которых циркулирует охлаждающая вода. Сконденсированная влага поступает в сборники 5, затем через щель в сборниках на штору 6 и увлажняет торцовые поверхно..ти шта" белей. ю .Направленную циркуляцию сушильного агента в горизонтальных каналах штабелей осуществляют путем синхронной подачи и отсоса через целевые отверстия 11, поочередно закрываемые через 0,5-3,0 мин то у одного, то у другого штабеля подвижной затворкой 20, движение которой осу- ществляется под действием распределительного механизма 13.

Применение предлагаемых способа и камеры для сушки пиломатериалов в штабелях позволяет повысить равномерность распределения тепловлажностных показателей сушильного агента по всему объему штабеля, улучшизь качество высушиваемого материала за счет устранения пересыхания торцовых поверхностей штабелей при более экономном расходовании тепловой энергии за счет использования для. увлажнения торцов сконденсированной.влаги.

Формула изобретения

1. Способ сушки пиломатериалов в штабелях, помещенных в сушильную камеру, путем циркуляции сушильного агента, последующего его охлаждения и конденсации избыточной влаги, о тл и ч а ю шийся тем, что, с целью повышения качества сушки, конденсацию влаги осуществляют в верхней части сушильной камеры над штабелями и полученнЫм конденсатом увлажняют торцевые поверхности пиломате-. риалов.

2..Камера для сушки пиломатериалов в штабелях, содержащая корпус, в котором размещены штабели пиломатериалов, калориферы, вентилятор и каналы для подачи сушильного агента, конденсаторы влаги и отражающие экраны, расположенные с торцевых сторон штабелей, о т л и ч а ю щ а ив с я тем, что, с целью повышения качества сушки, конденсаторы размещены над штабелями и снабжены сборниками влаги, выполненными в виде лотков с продольной щелью, под которой закреплены закрывающие торцы штабелей шторы из термостойкого и влагопропускающего материала, преимущественно стеклоткани.

Приоритет по пунктам:

30.09.75. по п.1у

03.10.75. по п.2.

Источники информации, принятые во внимание при экспертизе

1. Соколов П.В. Сушка древесины, М.-Л., Гослесбумнздат, 1960,с.101., 2. Лурье M.t0. Сушильное дело, М.-Л., Росэнергоиздат, 1948, с. 404-410.
