Реферат



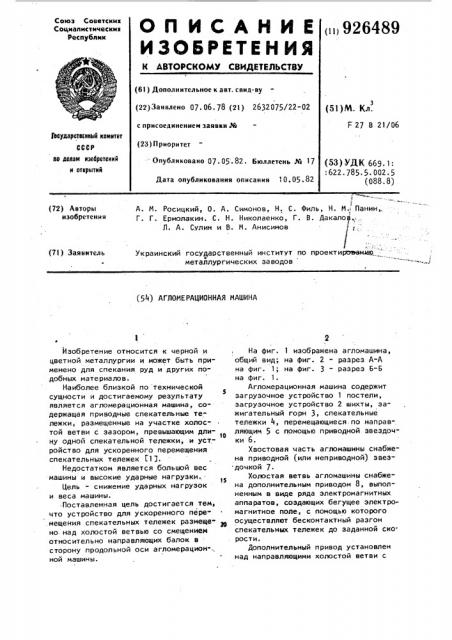

Союз Советскик

Социапистическик

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()926489 (61) Дополнительное к авт. саид-ву (22) Заявлено 07. 06. 78 (2! ) 2632075/22-02 с присоединением заявки № (23) Приоритет

Опубликовано 07.05.82. Бюллетень № 17

Дата опубликования описания 10.05.82 (51)М. Кл.

F 27 В 21/06

Гооударотвеииый комитет

СССР ло делам иэобретеиий и открытий (53) УДК 669.1:

: 622. 785. 5. 002. 5 (088.8) (72) Авторы изобретения

А. И. Росицкий, О. А. Симонов, Н. С. Филь, Н. М.; Панин, Г. Г. Ермолакин, С. Н. Николаенко, Г. В. Дакалов, Л. А. Сулин и В. И. Анисимов

Украинский государственный институт по проектироввнмЮ металлургических заводов (71) Заявитель (54) АГЛОМЕРАЦИОННАЯ МАШИНА

Изобретение относится к черной и цветной металлургии и может быть применено для спекания руд и других подобных материалов.

Наиболее близкой по технической сущности и достигаемому результату является агломерационная машина, содержащая приводные спекательные тележки, размещенные на участке холостой ветви с зазором, превышающим длину одной спекательной тележки, и .устройство для ускоренного перемещения спекательных тележек Г1 1.

Недостатком является большой вес машины и высокие ударные нагрузки.

Цель - снижение ударных нагрузок и веса машины.

Поставленная цель достигается тем, что устройство для ускоренного пере.мещения спекательных тележек размещено над холостой ветвью со смещением относительно направляющих балок в сторону продольной оси агломерацион" ной машины.

На фиг. 1 изображена агломашина, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.

Агломерационная машина содержит загрузочное устройство 1 постели, загрузочное устройство 2 шихты, зажигательный горн 3, спекательные тележки 4, перемещающиеся по направляющим 5 с помощью приводной звездочки 6.

Хвостовая часть агломашины снабжена приводной (или неприводной) звездочкой 7.

Холостая ветвь агломашины снабжена дополнительным приводом 8, выполненным в виде ряда электромагнитных аппаратов, создающих бегущее электромагнитное поде, с помощью которого осуществляют бесконтактный разгон спекательных тележек до заданной ско. рости.

Дополнительный привод установлен над направляющими холостой ветви с

Формула изобретения

Агломерационная машина, содержащая приводные спекательные тележки, размещенные на участке холостой ветви с зазором, превышающим длину одной спекательной тележки, и устройство для ускоренного перемещения спекательных тележек, о т л и ч а ю щ а яс я тем, что, с целью снижения ударных нагрузок и веса машины„ устройство для ускоренного перемещения спекательных тележек оазмещено над холостой ветвью со смещением относительно направляющих балок в сторону продольной оси агломерационной машины.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ь" 632740, кл. С 22 В 1/14, 1977, 3 92648 образованием между рабочей поверхностью 9 электромагнитного аппарата и обработанной поверхностью 10 спекательной тележки зазора 11 размером

5 - 1 мм и со смещением в сторону продольной оси машины. Смещение привода позволяет использовать в качестве обработанной поверхности продольные пластины уплотнения, устанавливаемые на корпусе спекательной тележ- 10 ки, При этом на участке после нагрузки устанавливают скребки для съема масла с этих пластин.

В качестве обработанной поверхности могут быть применены дополнитель- 15 но устанавливаемые пластины 12.

Холостая ветвь агломашины в хвостовой и головной частях снабжена тормозным устройством 13, выполненным аналогично дополнительному приводу, гв но с обратным направлением электрического тока в катушках.

Направляющие холостой ветви имеют в хвостовой и головной частях наклонные участки 14 и 15, причем средняя 25 часть направляющих может быть выполнена горизонтально или с уклоном в сторону головной части.

Дополнительный привод и тормозное устройство, выполненные в виде ряда зв электромагнитных аппаратов, позволяют практически полностью устранить ударные нагрузки на спекательные тележки при их перемещении на участке холостой ветви с повышенной скоростью по сравнению со скоростью на рабочей ветви.

Хвостовая часть агломашины с помощью направляющего листа 16 сочленена с дробилкой агломерата 17, 40

Устройство работает следующим образом.

Постель и шихту с помощью загрузочных устройств 1 и 2 укладывают на спекательные тележки 4 и с помощью горна

3 зажигают. Затем дутьевой машиной подают воздух в шихту и производят спекание. Спеченный материал с агломаши9 4 ны подают в дробилку 17. Освобожденные от спеченного материала спекательные тележки 4 поступают на наклонный участок 14 со скоростью, равной скорости тележки на грузовой ветви. При этом давление от спекательных тележек, находящихся на кривой разгрузки, компенсируется спекательными тележками наклонного участка 14 и тормозным устройством 13, если хвостовая звездочка выполнена приводной (или другим тормозным устройством, например механическим, если хвостовая часть выполнена неприводной). Спекательные тележки 4, сходящие с наклонного уча-. стка 14, с помощью дополнительного привода 8 перемещают к головной части агломашины со скоростью, превышающей скорость тележек грузовой ветви.

Перед подачей спекательных тележек

4 на наклонный участок 15 их затормаживают устройством 13 до скорости приводной звездочки 6.

Предлагаемая конструкция позволяет снизить вес агломашины на 15-18,.

926489

17

У д
