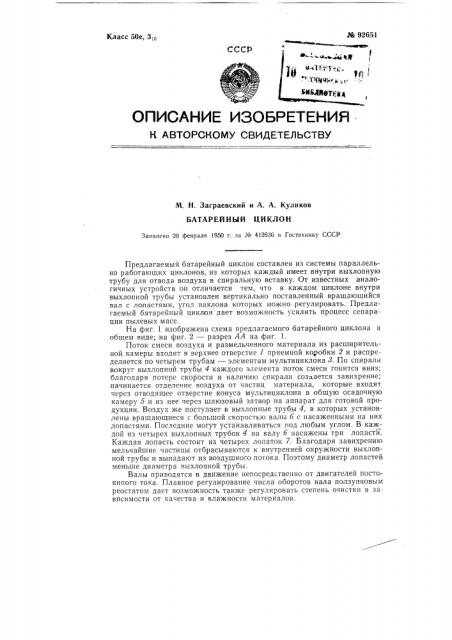

Реферат



.% 92651

Класс 50е, 3„

СССР

ОПИСЛНИК ИЗОБРКТЕНия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Н, Заграевский и A. А. Куликов

БАТАРЕЙНЫЙ ЦИКЛОН

Заявлено 20 февраля 1950 г. за № 412636 в Гостехнику СССР

Предлагаемый батарейный циклон составлен из системы параллельно работающих циклонов, из которых каждый имеет внутри выхлопную трубу для отвода воздуха в спиральную вставку. От известных аналогичных устройств он отличается тем, что в каждом циклоне внутри выхлопной трубы установлен вертикально поставленный вращающийся вал с лопастями, угол наклона которых можно регулировать. Предлагаемый батарейный циклон дает возможность усилить процесс сепарации пылевых масс.

На фиг. 1 изображена схема предлагаемого батарейного циклона в общем виде; на фиг. 2 — разрез АА на фиг. 1.

Поток смеси воздуха и размельченного материала из расширительной камеры входит в верхнее отверстие I приемной коробки 2 и распределяется по четырем трубам — элементам мультициклона 8. По спирали вокруг выхлопной трубы 4 каждого элемента поток смеси гонится вниз; благодаря потере скорости и наличию спирали создается завихрение; начинается отделение воздуха от частиц материала, которые входят через отводящее отверстие конуса мультициклона в общую осадочную камеру 5 и из нее через шлюзовый затвор на аппарат для готовой продукции. Воздух же поступает в выхлопные трубы 4, в которых установлены вращающиеся с большой скоростью валы б с насаженными на них лопастями. Последние могут устанавливаться под любым углом. В каждой из четырех выхлопных трубок 4 на валу б насажены три лопастй

Каждая лопасть состоит из четырех лопаток 7. Благодаря завихрению мельчайшие частицы отбрасываются к внутренней окружности выхлопной трубы и выпадают из воздушного потока. Поэтому диаметр лопастей меньше диаметра выхлопной трубы.

Валы приводятся в движение непосредственно от двигателей постоянного тока. Плавное регулирование числа оборотов вала ползунковым реостатом дает возможность также регулировать степень очистки в зависимости от качества и влажности материалов. № 92651

Предмет изобретения Разрез арЯЯ

6 4 7

muz.2 нпа.

Комитет но делам изобретений и открытий при Совете Министров СССР

Р скт р Л. М. Струве

Поди. к пен. 4.1Х-59 r.

Тираж 360 Цена 25 коп.

Информационно-издательский отдел. Объем 0,17 п, л. Зак. 7218

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Г1етровка, 14.

Батарейный циклон, составленный из системы параллельно работающих циклонов, каждый из которых имеет внутри выхлопную трубу для отвода воздуха в спиральную вставку, отлич ающийся тем, что, с целью усиления процессов сепарации пылевых масс, в каждом циклоне внутри выхлопной трубы смонтирован вертикально поставленный вращающийся вал с лопастями, угол наклона которых можно регулировать,
