Способ химической очистки теплоэнергетического оборудования
Иллюстрации
Показать всеРеферат

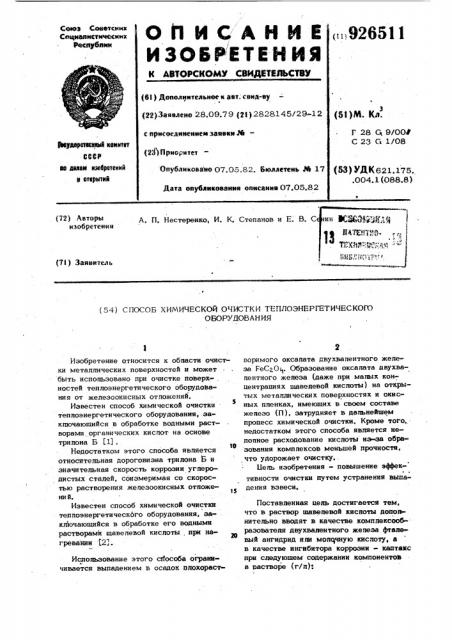

А. П. Нестеренко, И. К. Степанов и Е. В. С (72) Авторы изобретения (7l) Заявитель (54) СПОСОБ ХИМИЧЕСКОЙ ОЧИСТКИ ТЕПЛОЭНЕРГЕТИЧЕСКОГО
ОБОРУДОВАНИЯ
Изобретение относится к обпасти очистки метаппических поверхностей и может быть использовано при очистке поверхностей теплоэнергетнческого оборудования от жепезоокисных отложений.
Известен способ химической очистки
S теппоэнергетического оборудования, .закпючаюшийся в обработке водными растворами органических киспот на основе три Б (1) .
19
Недостатком этого способа является относительная дороговизна трипона Б и значительная скорость коррозии угперодистых стапей, соизмеримая со скоростью растворения жепезоокисных отпоже1$ ни й.
Известен способ химической очистки теппоэнергетического оборудования, закпючаюшийся в обработке его водными растворами шавепевой кислоты . при нагревании (21.
Использование этого способа ограничивается выпадением в осадок плохорастворимого оксапата двухвапентного жепеза FeCgOq. Образование оксалата двухвапентного жепеза (даже при малых конпентрапиях шавепевой кислоты) на открытых метаидическнх поверхностях н окисных ппенках, имеюших в своем составе жепезо (П), затрудняет в дапьнейшем пропесс химической очистки. Кроме того, недостатком этого способа является непопное расходование кислоты из-за образования комплексов меньшей прочности, что удорожает очистку..
Hemü изобретения - повышение эффек- ! тивности очистки путем устранения выпадения взвеси.
Поставленная цепь достигается тем, что в .раствор шавепевой киспоты дополнительно вводят в качестве комппексообразоватепя двухвапентного жепеза фтапевый ангидрид ипи моечную кислоту, а в качестве ингибитора коррозии - каптакс при спедуюшем содержании компонентов и растворе (гlп):
926511
1 5-30
12 -0,7 1,1 0,1 Растворы прозрвч ные беэ
36 -2 взвеси
1 1,3» 0,3 1,0+ 0,08
34 1
ВНИИПИ Заказ 2950/34 Тираж 684 Подписное
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
Шавепевая кислота
Фталевый ангидрид ипи молочная кисиота 1;5-5,0
Каптакс О, 1 5-0,20, причем обработку производят при рН 3,84,0 и температуре 90-100 С в течение
2-3 ч.
Введение в раствор на основе щавелевой кислоты избирательного комппексообразователя железа (II) фтвлевого ангидрида ипи молочной кислоты позволяет устранить выпадение в осадок оксалата двухввлентного железа путем связывания ионов железа (П) в водорастворимые комплексы. Для подавления коррозии уг леродистых сталей, в результате коброй: образуются в основном ионы железа (П.), являющиеся источниками образования
РеС Оц, в раствор вводят ингибитор коррозии — каптакс.
Пример. Проводилась химическая обработка образцов, изготовленных из
1. Шавелевая кисло- 2,0 -0,1 та — 30 г/и
Молочная кислота « 3 г/л
Квптакс — 0,3 r/ë рН 3,9
2. Шввелевая кисло- 1,9 + О, 1 та - 30 г/л
Фталевый ангидрид — 5 г/л
Квптакс-0,2 г/л
Н 39 г
Формула изобретения
Способ химической очистки теплоэнергетического оборудования, заключающий-, ся в обработке его водным раствором щавелевой кислоты при нагревании, о ти и ч а ю шийся тем, что, с целью повышения эффективности очистки путем устранения выпадения взвеси, в раствор дополнительно вводят в качестве комплексообрвзователя двухвалентного железа фталевый ангидрид или молочную кислоту, в в качестве ингибитора коррозии - каптакс, при следующем соотношении компо° нентов в растворе, г/и:
4 углеродистых сталей. Соотношение объема раствора к плошади поверхности образца составляла 12,5 и/м, Обработка велась при 98 С в течение 3 ч. Оценка
5 коррозионного воздействия и жепезоемкости растворов приведена в таблице.
Использование предлагаемого способа химической очистки теппоэнергетического оборудования обеспечивает цо сравнению с известными. способами повышенную растворяюшую способность раствора по отношению к оксидам железа и производственной окалине, надежное ингибирование очищаемой стальной поверхности, повышенную способность .раствора переводить оксиды железа в истинно растворенное состояние, устранение выпадания взвесй, снижение затрат за счет использования реагентов меньшей стоимости, что зна20 чительно повысит эффективность химичес-. кой очистки теплоэнергетического о6ору доввния.
Щавелевая кислота 15-30
Фталевый ангидрид или молочная киспота 1,5-5,0
Квптакс 0,15-0,20
Вода Остальное
Причем обработку производят при рН 3,8-4,0 и температуре 90-1 00 С в течение 2-3 ч.
Источники информации, 50 принятые во внимание при эксйертизе . 1. Маргуловв Т. К. Химические очистки теплоэнергетического оборудования.
М., "Энергия, вып. 2, 1978, с. 109. 113.
2. Там же, с. 152-154.
