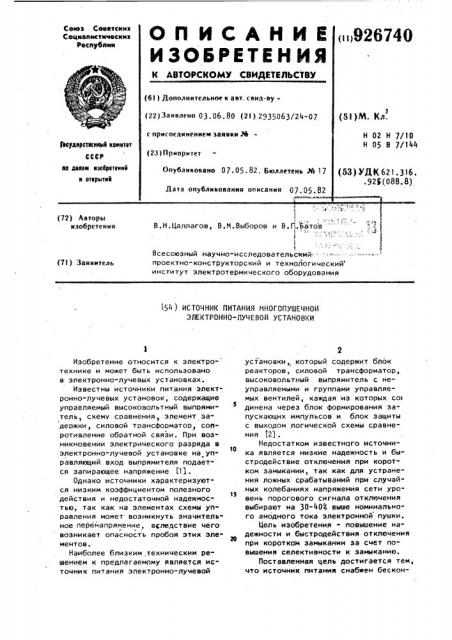

О П И С А Н И Е <»>926740

ИЗОБРЕТЕН ИЯ

Х АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союэ Советсннн

Социалистические

Ресттубпин (6l) Дополнительное к авт. свищет-ву(») Заявлено 03. 06. 80 (21) 2935063/24-07 с присоелинеиием заявки М (23)Приоритет (5E)M. Кл.

Н 02 H 7/10

Н 05 В 7/144

9ваудороткнный коинтет

СССР но молви нзооретеннй н отерытн1т

Опубликовано 07.05.82. Бюллетень М 17 (53) УДК 621.316,,92%(088.8) Дата опубликования описания 07. 05. 82

4Ж СОЯЧ .М ЛВ (72) Авторы изобретения

В.Н.Цаллагов, В.М.Выборов и В.I I.Áàòoa т

1

3l

Всесоюзный научно-исследовательский:-: -.- -: проектно-конструкторский и технологический институт электротермического оборудования (71) Заявитель (54 ) ИСТОЧНИК ПИТАНИЯ ИНОГОПУШЕЧНОИ

ЭЛЕКТРОННО-ЛУЧЕВОИ УСТАНОВКИ

Изобретение относится к электротехнике и может быть использовано в электронно-лучевых установках.

Известны источники питания электронно-лучевых установок, содержащие управляемый высоковольтный выпрямитель, схему сравнения, элемент заI держки, силовой трансформатор сопротивление обратной связи. При возникновении электрического разряда в

10 электронно-лучевой установке на управляющий вход выпрямителя подается запирающее напряжение Cll.

Однако источники характеризуются низким коэффициентом полезного

Ij действия и недостаточной надежностью, так как на элементах схемы управления может возникнуть значительное перейапрянение, вследствие чего возникает опасность пробоя этих элементов.

Наиболее близким, техническим решением к предлагаемому является источник питания электронно-лучевой

2 установки „ который содержит блок реакторов, силовой трансформатор, высоковольтный выпрямитель с неуправляемыми и группами управляемых вентилей, каждая из которых со< динена через блок формирования запускающих импульсов и блок защиты с выходом логической схемы сравнения 12) .

Недостатком известного источника является низкие надежность и быстродействие отключения при коротком замыкании, так как для устранения ложных срабатываний при случай" ных колебаниях напряжения сети уровень порогового сигнала отключения выбирают на 30-40 выше номинального анодного тока электронной пушки.

Цель изобретения - повышение надежности и быстродействия отключения при коротком замыкании за счет повышения селективности к замыканию.

Поставленная цель достигается тем, что источник питания снабжен бескон926740 тактным датчиком производной анодного тока, датчиком производной ускоряющего напряжения и двумя нуль-органами для каждой группы управляемых вентилей, при этом датчики подключены через нуль-органы к входам логической схемы сравнения.

На чертеже представлена электрическая принципиальная схема источника питания.

Источник питания содержит блок 1 реакторов, силовой трансформатор 2, высоковольтный выпрямитель 3 с неуправляемыми 4 и двумя группами управляемых вентилей 5 и 6, блок 7 формирования запускающих импульсов, блок

Ы защиты, логическую схему 9 сравнения, нуль — органы 10 и 11 бесконтактные датчики 12 производной анодного тока и датчики 13 производной ускоряющего напряжения.

Нуль-орган 10 реагирует только на появление сигнала с датчика 12 такой полярности, которая соответствует на растанию анодного тока, а нуль-орган

11 - на появление сигнала с датчика

13 такой полярности, которая соответствует спаду ускоряющего напряжения. Срабатывание блока защиты и запирание тиристоров происходит только при одновременном срабатывании нульорганов 10 и 11.

Введение новых элементов - датчиков производной анодного тока и ускоряющего напряжения — обеспечивает повышение надежности за счет увеличения селектирующих свойств источника к котороткому замыканию и повышение быстродействия, так как нуль-органы и блоки защиты настраиваются на минимальные уровни срабатывания.

Формула изобретения

Источник питания многопушечной электронно-лучевой установки, содержащий блок реакторов, силовой трансформатор, высоковольтный выпрямитель с неуправляемыми и группами управляемых вентилей, каждая из которых соединена через блок формирования запускающих импульсов и блок защиты с выходом логической схемы сравнения, о т л и ч а ю шийся тем, что, с целью повышения надежности и быстродействия отключения при коротком замыкании, он снабжен бесконтактным датчиком производной анодного тока, датчиком прод изводной ускоряющего напряжения и двумя нуль-органами для каждой группы управляемых вентилей, при этом датчики подключены через нуль-органы к входам логической схемы сравнения. зо Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 3822ч8, кл. Н 02 В 7/16, 1972.

2. Авторское свидетельство СССР

М 642815, кл. Н 02 Н 7/12, 1977.
