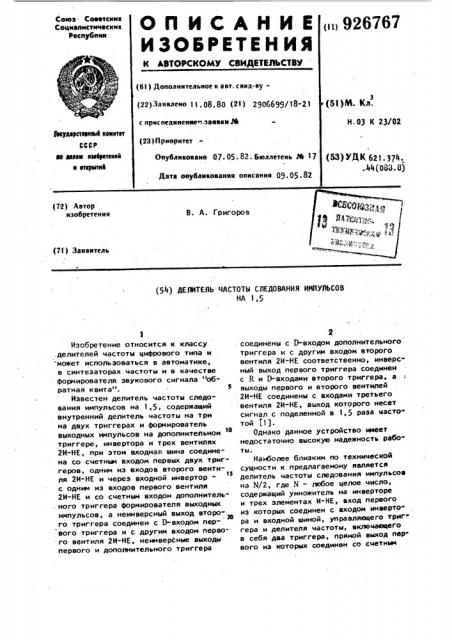

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К А®ТОМСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соцналистичесиик республик (i)) 926767 (61) Дополнительное к авт. санд-ву(22) Заявлено 11. 08. 80 {21) 2906699/18-21 с присоединение ..заявки J% (23) Приоритет

Опубликовано 07. 05. 82. Бюллетень 1)1Ь 17

Дата овубликования описания 09.05.82 (51)М. Кл.

H.03 К 23l02

1ввуаврстщ)ввый кеиитвт

СССР ае делам кнбретвввй и вткрытий (5 ) УИК б21. 374..44 (08З. 0) (72) Автор изобретения

8. А. Григоров (71) Заявитель

Изобретение относится к классу .делителей частоты цифрового типа и может использоваться в автоматике, в синтезаторах частоты и в качестве формирователя звукового сигнала "обратная квита". S

Известен делитель частоты следования импульсов на 1,5, содержащий внутренний делитель частоты на три на двух триггерах и формирователь выходных импульсов на дополнительном триггере, инвертора и трех вентилях

2И-НЕ, при этом входная шина соединена со счетным входом первых двух триггеров, одним из входов второго вентиля 2И-НЕ и через входной инверторс одним из входов первого вентиля

2И-НЕ и со счетным входом дополнительного триггера формирователя выходных импульсов, а неинверсный выход второ"

ro триггера соединен с D-входом первого триггера и с другим входом первого вентиля 2И-НЕ, неинверсные выходы первого и дополнительного триггера

2 соединены с D-входом дополнительного триггера к с другим входом второго вентиля 2И-НЕ соответственно, инверсный выход первого триггера соединен с R u D-входами второго триггера, а выходы первого и второго вентилей

: 2И-НЕ соединены с входами третьего вентиля 2И-НЕ, выход которого несет сигнал с поделенной в 1,5 раза частотой (1).

Однако данное устройство имеет недостаточно высокую надежность работы.

Наиболее близким по технической сущности к предлагаемому является делитель частоты следования импульсов на N/2, где N - любое целое число, содержащий умножитель на инверторе и трех элементах И-НЕ, вход первого из которых соединен с входом инвертора и входной шиной, управляющего триг гера и делителя частоты, включающего в себя два триггера, прямой выход пер вого из которых соединвн со счетным (54) ДЕЛИТЕЛЬ ЧАСТОТЫ СЛЕДОВАНИЯ ИМПУЛЬСОВ

НА 1)5

3 92676 входом второго, выход делителя часто" ты соединен с входом управляющего триггера прямой и инверсный выходы которого соединены со вторыми входами первого и второго вентилей, выходы которых соединены с входами третьего элемента И-НЕ Г23.

Недостатком известного устройства также является недостаточно высокая надежность работы.

Цель изобретения — повышение надежности работы устройства.

Указанная цель достигается тем, что в делитель частоты следования импульсов íà 5, содержащий первый триггер, прямой выход которого соединен со счетным входом второго триггера и умножитель, состоящий из инвертора и трех элементов И-НЕ, первый вход первого из которых соединен с входом инвертора и входной шиной, введен четвертый элемент И-НЕ, первый и второй входы которого соединены с инверсными выходами соответствующих триггеров, третий вход - с выходом с инвертора, а выход - с первым входом второго элемента И-НЕ, второй вход которого подключен к выходу первого элемента И-НЕ, второй вход которого соединен с первым входом третьего элемента И-НЕ, выход которого соединен с обнуляющими входами обоих триггеров.

На фиг. 1 представлена структурная схема предлагаемого устройства; на фиг. 2 - временные диаграммы, поясняю

35 щие его работу.

Делитель частоты следования импульсов на 1,5 содержит триггеры 1 и 2, умножитель 3, состоящий из инверто о ра 4 и элементов И-НЕ 5-7 и элемент

И-НЕ 8.

Устройство работает следующим образом.

При подаче на устройство входного периодического сигнала (фиг. 2a) прежде всего происходит последовательное срабатывание триггеров от заднего фронта поступающего импульса. Но так как их прямые выходы соединены с вхо- 5О дами элемента 7, выход которого замкнут на обнуляющие входы триггеров, то триггер 1 после каждого третьего входного импульса меняет свое состояние из единицы в нуль, т.е. каждый 55

его выходной положительный импульс (фиг. 2Ъ) как бы смещается на один период входной частоты..

7 4

С другой стороны, триггер 2 запускается оТ данного скорректированного сигнала. Поэтому аналогичная картина наблюдается и на неинверсном выходе второго триггера. Воздействие периодической входной последовательности импульсов приводит к автоматическому образованию двух сдвинутых во времени (на один период входного напряжения) сингалов (фиг. 2Ъ,c) благодаря кратковременному действию обнуляющего импульса (фиг. 2 ), периодически возникающему на выходе элемента 7. Это говорит о том, что триггеры 1,2 и элемент 7 образуют сдвиговый делитель частоты в 3 раза. Причем такие же сигналы, но уже в инверсном виде, возникают на обратных выходах данных триггеров (фиг. 2 8 и 2 9 соответственно).

Если учесть, что входное напряжение инвертируется в инверторе 4 и при этом параллельно поступает на элемент

5, то легко убедиться в том, что сигнал на выходе этого инвертора (фиг.2ф пойдет уже в противофазе, а благодаря операции И-НЕ, осуществляющей перемножение трех сигналов, поступающих на входы элемента 8 на его выходе возникает периодический импульс (фиг. 24).

Таким образом, полученное колебание также представляет собой поделенную в, раза входную частоту, но уже с выс- . шей скважностью в 6 единиц. Одновремен" но с этим, с помощью операции И-НЕ на выходе элемента 5 образуется точно такой же сигнал (фиг. 21) с высшей скважностью в 6 единиц, но сдвинутый относительно первого промежуточного результата ровно на 1,5 периода входной частоты. Именно в этом состоит идея динамики устройства их входной последовательности импульсов с помощью двух триггеров и указанных элементов И-НЕ генерируются два сдвинутые во времени полустроба (фиг. 24,1), которые позволяют, получить эффект деления частоты в 1,5 раза на выходе элемента 6 (фиг.2k).

Педлагаемое устройство обладает более высокой надежностью работы, в частности принудительное обнуление состояний триггеров производным промежуточным сигналом, также образованного из входного напряжения делимой частоты, свидетельствует о повышении надежности работы заявленного обьекта по сравнению с прототипной схемой, в которой данной операции нет совсем.

S 92676 7 6

Формула изобретения ветствующих триггеров третий входДелитель частоты следования импуль- с выходом инвертора, а выход - с персов на 1,5, содержащий первый триггер, вым входом второго элемента И-НЕ, втопрямой выход которого соединен со рой вход которого подключен к выходу счетным входом второго триггера и ум- s первого элемента И-НЕ, второй вход ножитель, состоящий из инвертора и которого соединен с первым входом трех элементов И- НЕ, первый вход пер- третьего элемента И-НЕ выход которового из которых соединен с входом ин- го соединен с обнуляющими входами вертора и входной шиной,.о т л и - обоих триггеров. чающий с ятем, что, с целью >в Источники информации, повышения надежности работы устройст- принятые во внимание при экспертизе ва, в него введен четвертый элемент 1. Авторское свидетельство СССР

И"НЕ, первый и второй входы которого "" 552702э mn H 03 K 23Л2 1977. соединейы с инверсными выходами соот- 2. Патент США М 4041403, 1977.

926767

Е

Составитель О. Кружилина

Редактор 8. Пилипенко Техред C. игунова Корректор Р,. Феоенц

Заказ 2995/ 7 ТиРаж 954 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
