Комбайн для уборки крупностебельных лубяных культур

Комбайн для уборки крупностебельных лубяных культур

Иллюстрации

Показать все

Реферат

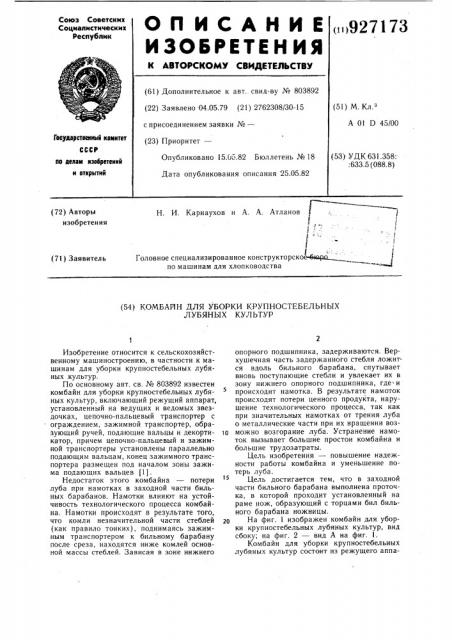

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.. свид-ву № 803892 (22) Заявлено 04.05.79 (21) 2762308/30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.05.82 Бюллетень № 18

Дата опубликования описания 25.05.82 (51) М.К .

А Ol D 45/00

Говудлрствеиимй комитет

СССР (53) УДК63!.358:

:633.5 (088.8) ло делам изевретеиий и открмтий

Г

Н. И. Карнаухов и А. А. Атланов )

3 (Головное специализированное конструкторское4иарц

I по машинам для хлопководства (72) Авторы изобретения (71) Заявитель (54) КОМБАЙН ДЛЯ УБОРКИ КРУПНОСТЕБЕЛЬНЫХ

ЛУБЯНЫХ КУЛЬТУР

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки крупностебельных лубяных .культур.

По основному авт. св. № 803892 известен комбайн для уборки крупностебельных лубяных культур, включающий режущий аппарат, установленный на ведущих и ведомых звездочках, цепочно-пальцевый транспортер с ограждением, зажимной транспортер, образующий ручей, подающие вальцы и декортикатор, причем цепочно-пальцевый и зажимной транспортеры установлены параллельно подающим вальцам, конец зажимного транспортера размещен под началом зоны зажима подающих вальцев (11.

Недостаток этого комбайна — потери луба при намотках в заходной части бильных барабанов. Намотки влияют на устойчивость технологического процесса комбайна. Намотки происходят в результате того, что комли незначительной части стеблей (как правило тонких), поднимаясь зажимным транспортером к бильному барабану после среза, находятся ниже комлей основной массы стеблей. Зависая в зоне нижнего опорного подшипника, задерживаются. Верхушечная часть задержанного стебля ложится вдоль бильного барабана, спутывает вновь поступающие стебли и увлекает их в зону нижнего опорного подшипника, где и происходит намотка. В результате намоток происходят потери ценного продукта, нарушение технологического процесса, так как при значительных намотках от трения луба о металлические части при их вращении возio можно возгорание луба. Устранение намоток вызывает большие простои комбайна и большие трудозатраты.

Цель изобретения — повышение надежности работы комбайна и уменьшение потерь луба.

Цель достигается тем, что в заходной части бильного барабана выполнена проточка, в которой проходит установленный на раме нож, образующий с торцами бил бильного барабана ножницы. щ На фиг. 1 изображен комбайн для уборки крупностебельных лубяных культур, вид сбоку; на фиг. 2 — вид А на фиг. l.

Комбайн для уборки крупностебельных лубяных культур состоит из режущего аппа927173

Формула изобретения

Составитель В. Дементьев

Редактор М. Дылын Техред А. Бойкас Корректор О. Билак

Заказ 2957/2 Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 рата 1, установленного под заходной частью цепочно-пальцевого транспортера 2 и зажимного транспортера 3, установленных параллельно транспортерам 2 и 3 подающих вальцев 4, под которыми расположены бильные барабаны 5. Между бильными барабанами 5 и подающими вальцами 4 установлены заламывающие брусья 6. В заходной части бильного барабана 5 выполнена проточка, в которой проходит установленный на раме нож 7, образующий с торцами бил бильного барабана 5 ножницы.

Устройство работает следующим образом.

Стебли, срезанные режущим аппаратом 1, захваченные зажимным 3 и цепочно-пальцевым транспортерами 2, транспортируются к подающим вальцам 4, которые подают стебли в зону действия бильного барабана 5.

Комли незначительной части стеблей (как правило тонких) находятся значительно ниже комлей основной массы стаблей, как на?6 пример стебель 8, попадают в зону расположений ножа 7. Длинный комель стебля 8, попадая между вращающимися билами и ножом, отсекается, и стебель проходит дальнейшую обработку совместно с другими стеблями. Основная масса стеблей с допустимой 2 раскомлевкой после подающих вальцев 4 поступает в зону действия бильного барабана выше ножа и поэтому обрабатывается без отсечения комлевой части.

Уменьшение потерь получаемого луба происходит за счет ликвидации намоток в заходной части бильного барабана, что в свою очередь положительно сказывается на надежность работы комбайна, так как необходимая ликвидация намотки требует значительных простоев комбайна и большой трудоем кости.

Комбайн для уборки крупностебельных лубяных культур по авт. св. № 803892, отличающийся тем, что, с целью повышения надежности работы комбайна и уменьшения потерь луба, в заходной части бильного барабана выполнена проточка, в которой проходит установленный на раме- нож, образующий с торцами бил бильного барабана ножницы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 803892, кл. А 01 D 45/00, 1977.
