Устройство для лова раков

Устройство для лова раков

Иллюстрации

Показать все

Реферат

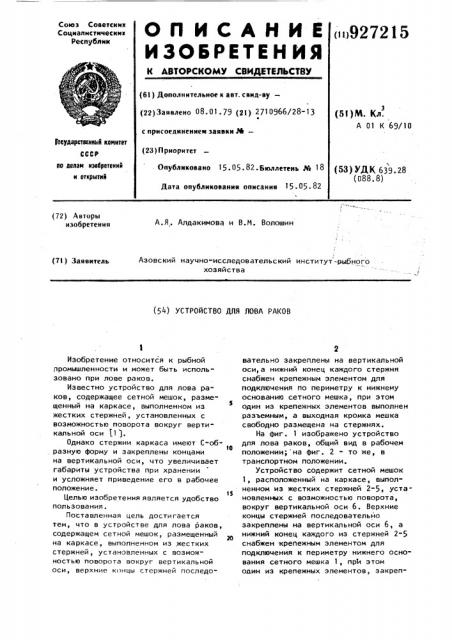

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик iu927215 (6l ) Дополнительное к авт. саид-ву— (22)Заявлено 08.01.79 (2l) 2710966/28-13 р|}м. к .

K 69/10 с присоединением заявки J4—

ГееуАарстеевый камитет (23) Приоритет (53) УД3(639.28 (088.8) по делен нзебретеннй н открытий

Опубликовано 15. 05 ° 82. Бюллетень № 18

Дата опубликования описания 15.05 (72) Авторы изобретения

А.Я. Алдакимова и В.и. Волошин

Азовский научно-исследовательский институт -рыбного хозяйства (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛОВА РАКОВ

Изобретение относится к рыбной промышленности и может быть использовано при лове раков.

Известно устройство для лова раков, содержащее сетной мешок, размещенный на каркасе, выполненном из жестких стержней, установленных с возможностью поворота вокруг вертикальной оси

Однако стержни каркаса имеют С-образную форму и закреплены концами

t0 на вертикальной оси, что увеличивает габариты устройства при хранении и усложняет приведение его в рабочее положение.

1$

Целью изобретения является удобство пользования.

Поставленная цель достигается тем, что в устройстве для лова раков, содержащем сетной мешок, размещенный

20 на каркасе, выполненном из жестких стержней, установленных с возможностью поворота вокруг вертикальной оси, верхние концы стержней последовательно закреплены на вертикальной оси, а нижний конец каждого стержня снабжен крепежным элементом для подключения по периметру к нижнему основанию сетного мешка, при этом один из крепежных элементов выполнен разьемным, а выходная кромка мешка свободно размещена на стержнях.

На фиг. 1 изображено устройство для лова раков, общий вид в рабочем положении; на фиг. 2 - то же, в транспортном положении.

Устройство содержит сетной мешок

1, расположенный на каркасе, выполненном из жестких стержней 2-5, установленных с воэможностью поворота, вокруг вертикальной оси 6. Верхние концы стержней последовательно закреплены на вертикальной оси 6, а нижний конец каждого из стержней 2-5 снабжен -крепежным элементом для подключения к периметру нижнего основания сетного мешка 1, npb этом оаин из крепежных элементов, закреп927215 4 транспортировке и быстро и просто приводится в рабочее положение.

3 ленный, например, на стержне 2, выполнен разъемным, а входная кромка мешка свободно размещена на стержнях 2-5.

Вертикальная ось 6 выполнена в виде болта, концы стержней зафиксированы гайкой 7 и контргайкой 8, На

1оловке оси 6 размещено кольцо 9 @я крепления шнура 10 с поплавком 11.

Крепежные элементы выполнены в 1о фиде колец 12 и крючков 13. Сетной мешок снабжен шнурами 14 и 15 и карманом 16 для размещения приманки, рад которым крепится грузик 17.

При подготовке устройства к работе стержни 2-5 разворачивают вокруг оси 6 и надевают кольцо 12, взаимодействующее со стержнем 2, на его крючок 13.

Разборку устройства осуществляют в обратном порядке, после чего сетной мешок 1 наворачивают на сложенные в пучок. стержни 2 и 3 и закрепляют его.

Устройство удобно в эксплуатации, так как компактно при хранении и

Формула изобретения

Устройство для лова раков, содержащее сетной мешок, размещенный на каркасе, выполненном из жестких стержней, установленных с возможностью поворота вокруг вертикальной оси, отличающееся тем, что, с целью удобства пользования, верхние концы стержней последовательно закреплены на вертикальной оси, а нижний конец каждого стержня снабжен крепежным элементом для подключения по периметру к нижнему основанию сетного мешка, при этом один из крепежных элементов выполнен разъемным, а входная кромка мешка свободно размещена на стержнях.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании @1424247, кл. А 1 А, 1976.

927215

15 ttI„2

) Составитель А. Горбачева

Техред Е, Харитюнчик Корректор А. Дзятко

Редактор М. Петрова

Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и. открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3029/4

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
