Реферат



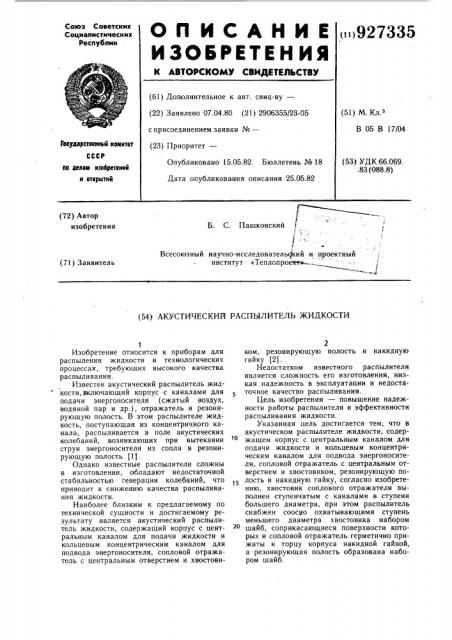

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.04.80 (21) 2906355/28-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

В 05 В 17/04

Говударетвеллый комитет

СССР (53) УДК 66.069..83 (088.8) Опубликовано 15.05.82. Бюллетень № 18

Дата опубликования описания 25.05.82 во делам лзооретений к открытий (72) Автор изобретения

Б. С. Пашковский

Всесоюзный научно-исследовательский и: проектный институт «Теплопроекм,.« ! (71) Заявитель (54) АКУСТИЧЕСКИЛ РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к приборам для распыления жидкости в технологических процессах, требующих высокого качества распыливания.

Известен акустический распылитель жидкости, включающий корпус с каналами для подачи энергоносителя (сжатый воздух, водяной пар и др.), отражатель и резонирующую полость. В этом распылителе жидкость, поступающая из концентричного канала, распыливается в поле акустических колебаний, возникающих при вытекании струи энергоносителя из сопла в резонирующую полость (1).

Однако известные распылители сложны в изготовлении, обладают недостаточной стабильностью генерации колебаний, что приводит к снижению качества распыливания жидкости.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является акустический распылитель жидкости, содержащий корпус с центральным каналом для подачи жидкости и кольцевым концентрическим каналом для подвода энергоносителя, сопловой отражатель с центральным отверстием и хвостови2 ком, резонирующую полость и накидную гайку (2) .

Недостатком известного распылителя является сложность его изготовления, низкая надежность в эксплуатации и недостаточное качество распыливания.

Цель изобретения — повышение надежности работы распылителя и эффективности распыливания жидкости.

Указанная цель достигается тем, что в акустическом распылителе жидкости, содержащем корпус с центральным каналом для подачи жидкости и кольцевым концентрическим каналом для подвода энергоносителя, сопловой отражатель с центральным отверстием и хвостовиком, резонирующую полость и накидную гайку, согласно изобретению, хвостовик соплового отражателя выполнен ступенчатым с каналами в ступени большего диаметра, при этом распылитель снабжен соосио охватывающими ступень меньшего диаметра хвостовика набором шайб, соприкасающиеся поверхности которых и сопловой отражатель герметично прижаты к торцу корпуса накидной гайкой, а резонирующая полость образована набором шайб.

927335

На фиг. 1 схематически представлен предложенный акустический распылитель разрез; на фиг. 2 — то же, с широким факелом; на фиг. 3 — то же, с узким факелом.

Акустический распылитель жидкости, со5 держит корпус 1 с центральным каналом 2 для подачи жидкости и кольцевым концентрическим каналом 3 для подвода энергоносителя, сопло 4, сопловой отражатель 5 с центральным отверстием 6 и хвостовиком 7, резонирующую полость 8 и накидную гайку 9.

Хвостовик 7 соплового отражателя 5 выполнен ступенчатым с каналами 10 в ступени большего диаметра.

Распылитель также снабжен соосно охватывающими ступень меньшего диаметра хвостовика 7 набором шайб 11 — 13 соприкасающиеся поверхности которых и сопловой отражатель герметично прижаты к торцу корпуса накидной гайкой 8, а резонирующая полость 8 образована набором шайб 11 — 14. Шайба 13 имеет разъем в продольной плоскости распылителя. Такая конструкция шайбы 13 позволяет получить требуемый профиль сопла 4, тем самым обеспечить стабильность процесса генерации, а вместе с ним повысить качество распылива- 25 ния жидкости.

Выполнение шайбы 13 без разъема в распылителях (фиг. 1 -и 2) приведет к срыву процесса генерации из-за нарушения требуемого направления и скорости распре-деления потока энергоносителя. Выполнение

30 конструкции шайбы 13 (фиг. 3) без разъема не отражается на качестве работы распылителя только при углах раскрытия конуса от 10 до 60, при больших углах, по

-указанным причинам эта шайба 13 также з должна иметь разъем в осевом направлении.

Акустический распылитель работает следующим образом.

Жидкость, выходящая из центрального отверстия 6 отражателя 5, распыливается 4в под действием акустических колебаний, генерируемых струей энергоносителя, вытекающего со звуковой или сверхзвуковой скоростью из сопла 6 в резонирующую полость 8.

Набор различных по углу наклона шайб

11 — 14, надежность их взаимной установки в накидной гайке 9 позволяет обеспечить высокое качество распыливания при различных углах раскрытия факела.

Технико-экономическая эффективность данного уЧтройства заключается в повышении качества распыливания, что существенно снижает количество топлива, потребное на сжигание обезвреживаемой токсичной воды.

Использование данного устройства только на одной установке позволит получить экономию в сумме 31,1 тыс. руб.

Формула изобретения

Акустический распылитель жидкости, содержащий корпус с центральным каналом для подачи жидкости и кольцевым концентрическим каналом для подвода энергоносителя, .сопловой отражатель с центральным отверстием и хвостовиком, резонирующую полость и накидную гайку, отличающийся тем, что, с целью повышения надежности работы распылителя и эффективности распыливания жидкости, хвостовик соплового отражателя выполнен ступенчатым с каналами в ступени большего диаметра, при этом распылитель снабжен соосно охватывающим ступень меньшего диаметра хвостовика набором шайб, соприкасающиеся поверхности которых и сопловой отражатель герметично прижаты к торцу корпуса накидкой гайкой, а резонирующая полость образована набором шайб.

Источники, информации, принятые во внимание при экспертизе

1. Fortman W. R. «ОЮ Firing». 1964, 7, № 6, с. 28 — 32.

2. Авторское свидетельство СССР № 328945, кл. В 05 В 3/08, !970 (прототип).
