Способ приготовления фиброармированной бетонной смеси

Патент 927508

Авторы

Иллюстрации

Показать все

Реферат

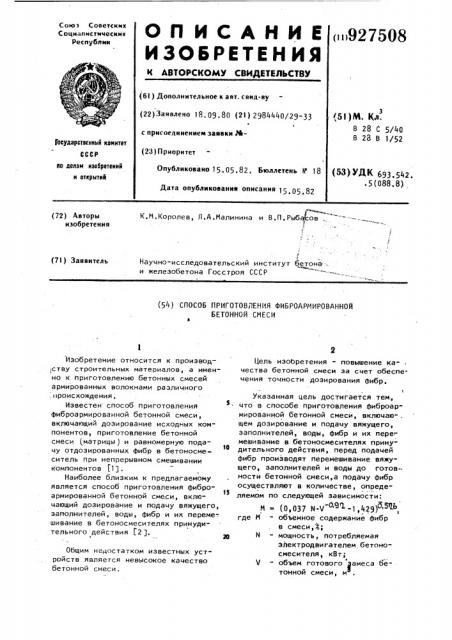

Союз Советских

Социалистические республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (927508 (6! ) Дополнительное к авт. свид-ву (5! )М. Кл.

В 28 C 5/40

В 23 В 1/52 (22) Заивлено 18. 09 80 (2!) 2984440/29-33 с присоединением заявки МГооударстеснный комитет

СССР (23) Приоритет

Опубликовано 15.05.82, Бюллетень И 18 (53) УДК 693.542. .5(088.8) ho делам нзобретеннй н открытнй

Дата опубликования описания 15 а ««««

K,Ì,ÊoðoëåB, П.А.Малинина и В,П.Рыбфов (72) Авторы изобретения

Научно-исследовательский институт бетона:. и железобетона Госстроя СССР (7!) Заявитель (54) СПОСОБ ПРИГОТОВЛЕНИЯ фИБРОАРМИРОВАННОЙ

БЕТОННОЙ СМЕСИ

Изобретение относится к производ,ству строительных материалов, а именно к приготовлению бетонных смесей армированных волокнами различного .происхождения, Известен способ приготовления фиброармированной бетонной смеси, включающий дозирование исходных компонентов, приготовление бетонной смеси (матрицы ) и равномерную подачу отдозированных фибр в бетоносмеситель при непрерывном смешивании компонентов Clj.

Наиболее близким к предлагаемому является способ приготовления фибро" армированной бетонной смеси, включающий дозирование и подачу вяжущего, заполнителей, воды, фибр и их переме-. шивание в бетоносмесителях принудительного действия (2 ), Общим недостатком известных устройств является невысокое качество бетонной смеси.

Цель изоЬретения - повышение качества бетонной смеси за счет обеспечения точности дозирования фибр.

Указанная цель достигается тем, что в способе приготовления фиброармированной бетонной смеси, включаю- . щем дозирование и подачу вяжущего, заполнителей, воды, фибр и их пере мешивание в бетоносмесителях принудительного действия, перед подачей фибр производят перемешивание вяжущего, заполнителей и воды до готовности бетонной смеси,а подачу фибр осуществляют в количестве, определяемом по следующей зависимости:

М (0,037 ))-Ч "1,429) ЯЬ где М - объемное содержание фибр в смеси,3;

1! - мощность, потребляемая электродвигателем бетоносмесителя, кВт;

Ч - объем готового замеса beтонной смеси, и

7508 ф рица) смеси: цемент-песок 1:2,5 при

B/Ö = 0;4. Характеристика используемых фибр:

Диаметр, мм 0 24 0

3 92

На фиг.! изображен один из примеров установки для осуществления способа; на фиг.2 - зависимость мощности потребляемой электродвигателем бетоносмесителя от объемного процента армирования.

Способ может быть осуществлен, например; при помощи установки, состоящей из бетоносмесителя принудительного действия роторного типа 1 с приводом 2, дозаторов 3 компонентов бетонной смеси и устройства 4 для равномерной подачи фибр с приводом 5 приемно-передающих воронок 6 и 7, установленных между дозаторами 3, подающим устройством 4 и бетоносмесителем l. Привод 5 устройства 4 электрически связан с приводом 2 бетоносмесителя l через контрольно-измерительное приспособление

8, состоящее, например, из датчика активной мощности 9, задатчика 10, триггера Ймитта 11 и исполнительного прибора 12, и предназначенное для контроля количества подаваемой в бетоносмеситель фибр по изменению потребляемой приводом 2 активной мощности в соответствии с зависимостью M =. (0,037 й-Ч -1,429) .

Способ осуществляется следующим образом.

Дозаторами 3 отмеряются материалы йа замес и подаются через воронку 6 бетоносмесителя 1, компоненты исходной матрицы смешиваются до стабилизации мощности, потребляемой двигателем 2. Включается устройство

4 и подаются фибры в бетоносмеситель

1 через воронку 7. Задатчик 10 уста,навливается на уровень мощности, соответствующей заданному содержанию фибр в смеси, определяемой по формуле. Увеличение потребляемой мощности при введении фибр фиксируется датчиком 9 и сравнивается с сигналом задатчика 10 триггером Шмитта 11, При равенстве сигнала подается ко. манда на исполнительный орган, который. производит выключение привада

5 устройства 4 для равномерной подачи фибр. Таким образом производится дозирование необходимого количества фибр и получение фибраармированной бетонной смеси с заданным содержанием фибр °

Пример . Смесь готовят в лабораторном бетоносмесителе принудительного действия роторного типа емкостью 50 л. Основной состав (мат,3 0,4 0,5

0,6 0,7

Длина, мм 24 30 40 50 60

Степень объемного армирования бетонной смеси находится в пределах

1о 0 5-33 с интервалом 0,5i, Результаты исследований, рассчитанные по зависимости

М = (0,037 N V -1,429)

1S представлены на фиг.2.

Экономическая эффективность от внедрения способа заключается в следующем.

Принимая, что от годового объема производства бетона и железобетона

20 3

1 равного 300 млн,м, произведено всего 5 фибробетона, т.е. 15 млн.м, о Э и что с одного бетоносмесителя в среднем в год можно получить

10 тыс.м бетонной смеси, общее число смесителей, занятых приготовлением ,фибробетонной смеси, составит 1500 ед.

При атом общая экономия равна

1,2 млн.руб.

Формула изобретения

Способ приготовления фиброа рмирован т ной бетонной смеси, включающий дозирование и подачу вяжущего, заполнителей, воды, фибр и их перемешивание в бетоносмесителях принудительного действия, о т л и ч а ю щ и й с я тем, что, с целью повышения качества бетонной смеси за счет обеспечения точности дозирования фибр, перед подачей фибр перемешивают вяжущее, 46 заполнители и воду до готовности бетонной сме и, а подачу фибр осу-» ществляют в количестве, определяемом по следующей зависимости:

M = (0,037 й-V -1,429) где M - объемное содержание фибр в смеси,4: и - мощность, потребляемая электродвигателем бетоносмесителя, кВт;

V вЂ” - объем готового замеса бетон ной смеси, и, Источники информации, принятые во внимание при экспертиз

l. Рабинович Ф.Н. Бетоны, диспе ноармировайные волокнами. - Обзор, М,, ВНИИЗСМ, 1976, с.22.

2. Авторское. свидетельство СССР и 663586, кл. В 28 В 1/52, 1977.

927508

-1 2,25

2Р

b 1iQ

Ъ ф

У 1Ц а 1,0 :ъ

УQ

10 1f РР РХ

Меиньй процент upwupoc6 uy

Й/2.2
