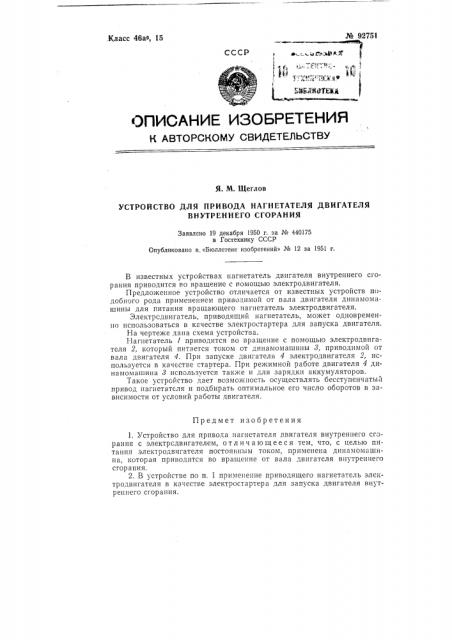

.Класс 46аа, 15 № 92751

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. M. Щеглов

УСТРОЙСТВО ДЛЯ ПРИВОДА НАГНЕТАТЕЛЯ ДВИГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ

Заявлено 19 декабря 1950 г. за № 440175 в Гостехнику СССР

Опубликовано в, .<Бюллетене изобретений» № 12 за 1951 г.

В известных устройствах нагнетатель двигателя внутреннего сгорания приводится во вращение с помощью электродвигателя.

Предложенное устройство отличается от известных устройств II(>добного рода применением приводимой от вала двигателя динамомашины для питания вращающего нагнетатель электродвигателя.

Электродвигатель, приводящий нагнетатель, может одновременно использоваться в качестве электростартера для запуска двигателя.

На чертеже дана схема устройства.

1-1агнетатель / приводится во вращение с помощью электродвигателя 2, который питается током от динамомашины 8, приводимой от вала двигателя 4. При запуске двигателя 4 электродвигателя 2, используется в качестве стартера. При режимной работе двигателя 4 динамомашина 3 используется также и для зарядки аккумуляторов.

Такое устройство дает возможность осуществлять бесступенчатый привод нагнетателя и подбирать оптимальное его число оборотов в зависимости от условий работы двигателя.

Предмет изобретения

1, Устройство для привода пагнетателя двигателя внутреннего сгорания с электродвигателем, отличающееся тем, что, с целью питания электродвигателя постоянным током, применена динамомашина, которая приводится во вращение от вала двигателя внутреннего сгорания, 2. В устройстве по п. 1 применение приводящего нагнетатель электродвигателя в качестве электростартера для запуска двигателя вн тJ реннего сгорания. № 92751
