Червячный пресс для переработки пластических масс
Иллюстрации
Реферат

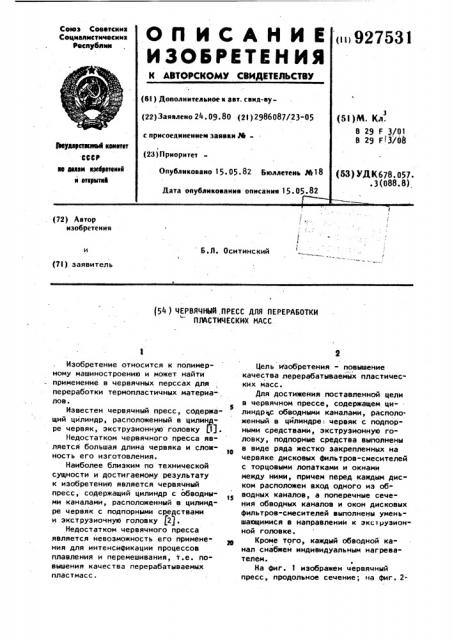

(72) Автор мэобретенив
Б.Л. Оситинский (7!) заявитель (54 ) ЧЕРВЯЧНЫЙ, ПРЕСС ДЛЯ ПЕРЕРАБОТКИ
ПЛАСТИЧЕСКИХ МАСС.
Изобретение относится к полимерному машиностроению и может найти применение в червячных перссах для переработки термопластичных материалов.
Известен червячный пресс, содержащий цилиндр, расположенный в цилиндре червяк, экструэионную головку Ц) .
Недостатком червячного пресса является большая длина червяка и сложность его изготовления.
Наиболее близким по технической сущности и достигаемому результату к изобретению является червячный пресс, содержащий цилиндр с обводными каналами, расположенный в цилиндре червяк с подпорными средствами и зкструзиочную головку (2) .
Недостатком червячного пресса является невозможность его применения для интенсификации процессов плавления и неремешивания, т.е. повышения качества перерабатываемых пластмасс.
Цель изобретения - повышение качества лерерабатываемых пластических масс.
Для достижения поставленной цели в червячном прессе, содержащем ци- . линдр обводными каналами, располо женный в цйлиндре: червяк с подпорными средствами, экструэионную головку, подпорные средства выполнены в виде ряда жестко закрепленных на червяке дисковых фильтров-смесителей с торцовыми лопатками и окнами между ними, причем перед каждым диском расположен вход одного иэ обводных каналов, а поперечные сечения обводных каналов и окон дисковых фильтров-смесителей выполнены уменьшающимися в направлении к экс1руэион" ной головке.
Кроме того, каждый обводной канал снабжен индивидуальным нагревателем.
На фиг. 1 изображен червячный пресс, продольное сечение; на фиг. 2927531
Формула изобретения
3 разрез А-А на фиг. l; на фиг. 3 разрез Б-Б на фиг. 1.
Червячный пресс содержит цилиндр
1 с обводными каналами 2 и 3, червяк 4 с дисковыми фильтрами-смесителями 5 и 6, экструзионную головку (не показана). Диски фильтров-смесителей 5 и 6 имеют окна 7 и 8 и лопатки 9, расположенные на одном из торцов фильтров-смесителей 5 и 6 (дальнем от головки червячного пресса). Поперечные сечения обводных каналов и окон фильтров-смесителей выполнены уменьшающимися в направлении к экструзионной головке. суммарное проходное сечение окон. фильтров-смесителей с целью сохранения производительности остается постоянным и равным проходному сечению канала червяка. Каждый обводной канал 2 и 3 снабжен индивидуальными ,нагревателями 10 и ll, которые могут быть электрическими, паровыми, жидкостными и др.
Работа червячного пресса осуще(ствляется следующим образом.
Движущаяся в зоне плавления твер дая пробка перерабатываемой пластмассы в некоторый момент времени разламывается на.куски (фиг. 1). Ес" ли размеры кусков больше размеров проходного сечения окон 7 фильтрасмесителя 5, то куски не проходят через эти окна. Посредством лопаток
9 куски пластмассы направляются в соответствующий обводнбй канал. 2, продвигаясь по которому, материал интенсивно плавится при посредстве тепла, подводимого от негревателей
10. Разбиение основного потока на отдельные струйки приводит к тому, что расстояние от центра струйки до ее поверхности нагрева становится значительно меньше, чем расстояние от центра основного потока, перемещающегося в канале червяка.
Кроме того, имеет место увеличение отношения периметра обогреваемой поверхности к площади сечения пото- ка, т.е. имеет место значительная интенсификация процесса теплообмена в одводных каналах.
Таким образом, куски пластмассы перемещаются по замкнутому контуру, образованному дисковым фильтромсмесителем 5, червяком 4 и обводным каналом 2, до тех пор, пока их размер не станет меньше поперечного
to
15 го
25 ю
4 сечения окон 7 дискового фильтрасмесителя 5.
Далее куски задерживаются дисковым фильтром-смесителем 6 и посредством лопаток 9 направляются в обводные каналы 3 и перемещаются по замкнутому контуру до тех пор, пока не расплавляются и не проходят через окна 8 дискового фильтра-смесителя 6.
Для интенсификации теплообмена поперечные проходные сечения обводных каналов выполнены уменьшающимися в направлении к экструзионной го-, ловке.
Так как по контурам движется расплав и куски полимерного материала, то лопатки 9 .(Фиг. 2 и 3) играют двоякую роль: они с одной стороны направляют куски материала в соответствующие обводные каналы, а с другой — способствуют улучшению перемешивания расплава и получению материала более высокого качества.
Таким образом, сочетание дисковых фильтров-смесителей и соответствующих обводных каналов дает новое качество, позволяющее более рационально конструировать червячные пресса.
Последовательной установкой ряда таких динамических дисковых фильтровсмесителей в комплексе с соответствующими обводными каналами можно значительно сократить длину червячного ,пресса, и как следствие, уменьшить его вес, интенсифицировать теплообмен и процесс смешения расплава.
Кроме того, снижаются затраты энергии на процесс плавления материала в червячном прессе и улучшается. общий энергетический режим работы червячного пресса.
Червячный пресс для переработки пластических масс, содержащий цилиндр с обводными каналами, расположенный в цилиндре червяк с подпорными средствами, экструзионную головку, отличающийся тем, что, с целью повышения качества перерабатываемых пластических масс, подпорные средства выполнены в виде ряда жестко закрепленных на червяке дисковых фильтров-смесителей с торцовыми лопатками и окнами между ними, причем перед каждым диском расположен вход оДного из обводных каналов, а поперечные сечения обводных каналов и окон дисковых фильтров-смесителей выполнены уменьшающимися в направлении к экструзионной головке.
5 927531 6 канал снабжен индивидуальным нагревателем.
Источники информации, принятые во внимание при экспертизе
1.Шенкель Г. Шнековые прессы для пластмасс. Л., Госхимиздат, 1962, с ° 58.
2. Авторское свидетельство СССР
2. Пресс по п.1, о т л и ч а ю - У611785, кл. В 29 F 3/01, 1976 шийся тем, что каждый обводной >0 (прототип).
