СССР

Клаас Sa, 47/02

ИПК Е 2I

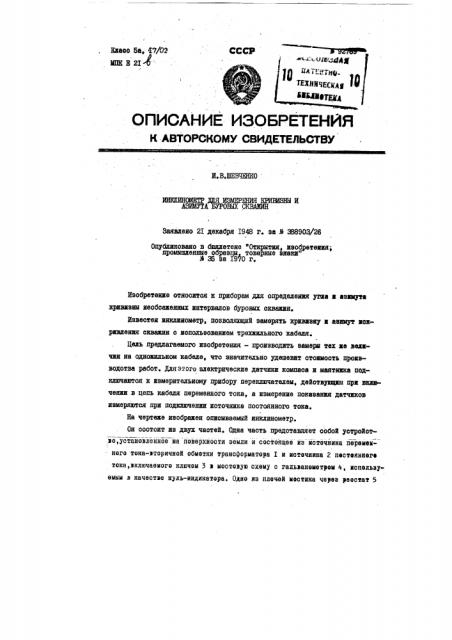

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И.В.ШЕВЧЕНКО

ИНКПИНОМЕТР ЛИЯ ИЗМЕРЕНИЯ КРИИаНН и

АЗИМУТА БУРОВЫХ СКВЯИН

Заязлвно 2Х декабря j:948 г. за и 388903/26

Опубликовано н бюилетвнв "Открытия, изобретения; промышленные образцы товарныв знаки"

3 35 эа Х910 г,.

Изобретение отнооится к приборам для определения угла и азимута кривизны необсажвнных интервалов буровых скважин.

Известен инклинометр, позволякщий замерять крииизну и азимут иокрииления скважин с использованием трвхжильного кабеля.

Цель предлагаемого изобретения — производить замеры твх «в величин на одножильном кабеле, что значительно удешевит стоимость производства работ. Для этого электрические датчики компаоа и маятника под-. илючаются к измерительному прибору переключателем, двйствупцим при включении в цепь кабеля переменного тока, а измерение показания датчиков измеряются при подключении источника постоянного тока.

На чертеже изображен описываемый azzzzsoMeTy.

Он состоит из двух чаотей. Одна часть предстаэлявт ообой устройотис,установлейное на поверхности земли и состояиее иэ источника пврвмвиного тока-вторичной обмотки трансформатора I и источника 2 пвствяниегв тока,иключаемого ключом 5 и мостовую схему с гальианометром Ф, используемым в качестве нуль-индикатора. Одно иэ плечей мостика череа реостат 5! подключается переключателем б к жиле кабеля 7, нэ котором инклинометэ опускается з скважину. Переключатель 6 обеспечивает поочередное подклюI чение к кабелю источников 2 переменного токаилипостоянного тока.

Вторая часть инклинометра является устройствси,опускающимся в скважину (собственно инклинометр), у которого индикаторы наклойн и азимута аналогичнн известным. При подключении к кабелю источника пере-, менного тока цепь тока через конденсатор 8 и обмотку 9 электромагнита эаэемпяется, при этом.сердечник IO электромагнита, втягиваясь в обмотку 9, поворачивает коллектор II .относительно неподвижннх щеток Е2, скользящих по кольцам коллектора. Щетки I2 подключают в иамерительную цепь индикатора наклона с электрическим датчиком I3 маятника или азимута с датчиком I4 компаса. При включении источника переменного тока возвратная пружина IG отвадит сердечник IO электромагнита и исходное aozoaease, укааанное на чертеже, при атом контактное устройство 16 подключает к кабелю цепь иэдикатора наклона с электрическим датчиком I3 маятника или азимута с датчиком 14 компаса для производства замера, Аэимут или угол наклона эамеряют при положении переключателя 6 вправо, при этом цепь обмотки 9 блокируется конденсатором 8., ПРЩМЕТ ИЗОБРЕТЕБИ

Инклинометр для измерения криаианы и азимута буровнх скважин, о тл и ч а ю щ и it с я тем, что подключение алектрических датчиков компаса и маятника к измерительному прибору производится переключателем, действующнм при включении в цепь кабеля переменного тока, а измерение пока-. заний датчиков производится при подключении источника поотоянного тока.
