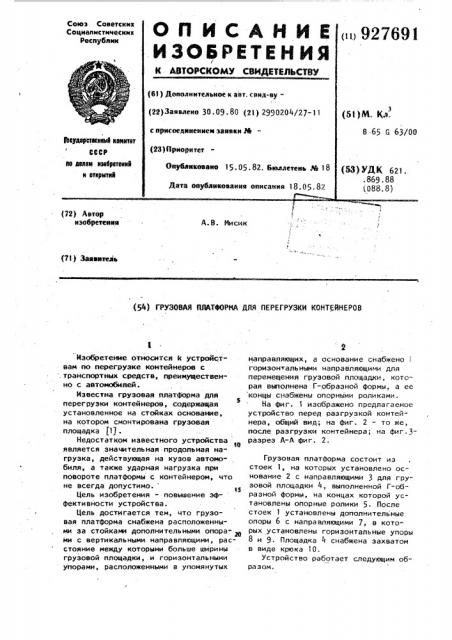

Реферат



(72) Автор изобретения

А.В. Иисик (71) Звяввтель (g4) ГРУЗОВМ ШатфОРИА ДЛЯ ПКИ ГЮЗКИ КОнт йНк ОВ

Изобретение относится к устройствам по перегрузке контейнеров с ,транспортных средств, преимущественно с автомобилей.

Известна грузовая платформа для перегрузки контейнеров, содержащая установленное на стойках основание, на котором смонтирована грузовая площадка P) .

Недостатком известного устройства является значительная продольная нагрузка, действующая на кузов автомобиля, а также ударная нагрузка при повороте платформы с контейнером, что не всегда допустимо.

Цель изобретения - повышение эффективности устройства.

Цель достигается тем, что грузовая платформа снабжена расположенными за стойками дополнительными опорами с вертикальными направляющими, расстояние между которыми больше ширины грузовой площадки, и горизонтальными упорами, расположенными в упомянутых направляющих, а основание снабжено горизонтальными направляющими для перемещения грузовой площадки, которая выполнена Г-образной формы, а ее концы снабжены опорными роликами.

На фиг. 3 изображено предлагаемое устройство перед разгрузкой контейнера, общий вид; на фиг. 2 — то же, после разгрузки контейнера; на фиг.3разрез А-А фиг. 2.

Грузовая платформа состоит из стоек 1, на которых установлено основание 2 с направляющими 3 для грузовой площадки 4, выполненной Г-образной формы, на концах которой установлены опорные ролики 5. После стоек 1 установлены дополнительные опоры 6 с направляющими 7, в которых установлены горизонтальные упоры

8 и 9. Площадка 4 снабжена захватом в виде крюка О.

Устройство работает следующим обра зом.

927691

Формула изобретения

1 7 я

Автомобиль 11 с контейнером 12 задним ходом подъезжает к грузовой платформе, упоры 8 и 9 находятся в поднятом положении. С помощью крюка

10 автомобиль сцепляется с площадкой

4, а упор. 9 опускается в нижнее положение. После этого автомобиль 11 движется вперед и тянет за собой площадку 4, которая перемещается.по направляющим 3, а роликами 5 — по полу. 10

Контейнер 12 упирается в упор 9 и сходит на площадку 4. После перехода контейнера 12 на площадку 4 упор 9 поднимают в верхнее положение, автомобиль 11 задним ходом возвращает 15 грузовую площадку 4 с контейнером 12 в исходное положение. Направляющие и ролики 5 обеспечивают ее плавное перемещение. После чего автомобиль

11 отцепляется от площадки 4 и выезжает из грузовой платформы.

Погрузка контейнера 12 на автомобиль 11 происходит в следующем по.рядке. Автомобиль задним ходом подъезжает к грузовой площадке 4, на которой установлен контейнер 12, упоры 8 и 9 находятся в поднятом положении.

С помощью крюка 10 автомобиль 11 сцепляется с площадкой 4 и выдвигается таким образом, чтобы контейнер

12 вышел за упор 8. После чего упор 8 опускают в нижнее положение и автомобиль возвращает площадку 4 с в исходное положение, при этом контейнер l2 переходит на автомобиль, так

3$ как упирается в упор 8.

Предлагаемая конструкция грузовой платформы позволяет сократить время и упростить процесс перегрузки, при этом отпадает необходимость в операциях с грузозахватными механизмами, а используется энергия автомашины.

Ожидаемый экономический эффект от использования одной грузовой платформы составляет 600 р. в год.

Грузовая платформа для перегрузки контейнеров, содержащая установленное на стойках основание, на котором смонтирована грузовая площадка. о т л и ч а lo щ а я с я тем, что, с целью повышения эффективности, она снабжена расположенными за стойками дополнительными опорами с вертикальными направляющими, расстояние между которыми больше ширины грузовой площадки, и горизонтальными упорами, расположенными в упомянутых направляющих, а основание снабжено горизонтальными направляющими для перемещения грузовой площадки, которая выполнена Г-образной формы, а ее концы снабжены опорными роликами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 725997, кл. А 65 G 63/00, 13. 04,78 (прототип) .
