Устройство для отделения от стопы пачки листов

Устройство для отделения от стопы пачки листов

Иллюстрации

Показать все

Реферат

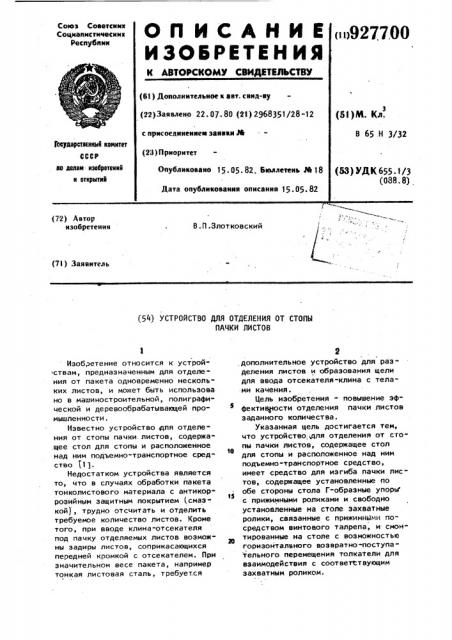

{7.2) Автор изобретения

В.Il..Злотковский (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ОТ СТОПЫ

ПАЧКИ ЛИСТОВ

Изобретение относится к устрой« ствам, предназначенным для отделения от пакета одновременно нескольких листов, и может бь1ть использова но в машиностроительной, полиграфической и деревообрабатывающей промышленности.

Известно устройство для отделения от стопы пачки. листов„ содержа.щее стол для стопы и расположенное над ним подъемно-транспортное средство 1 1

Недостатком устройства является то, что в случаях обработки пакета тонколистового материала с антикоррозийным защитным покрытием (смаз" кой), трудно отсчитать и отделить требуемое количество листов. Кроме того, при вводе клина-отсекателя под пачку отделяемых листов возмож" ны задиры листов, соприкасающихся передней кромкой с отсекателем. При значительном весе пакета, например тонкая листовая сталь, требуется

2 дополнительное устройство для разделения листов и образования щели для ввода отсекателя-клина с телами качения.

Цель изобретения - повышение эффективности отделения пачки листов заданного количества.

Указанная цель достигается тем, что устройство для отделения от сто" пы пачки листов, содержащее стол для стопы и расположенное над ним подъемно-транспортное средство, имеет средство для изгиба пачки листов, содержащее установленные по обе стороны стола Г-образные упоры

15 с прижимными роликами и свободно установленные на столе захватные ролики, связанные с прижимнЫми посредством винтового талрепа, и смонтированные на столе с возможностью горизомтального возвратно-поступа тельного перемещения толкатели для взаимодействия с соответствующим захватным роликом.

7700

Отводящие элементы 8 отодвинуты

2 к центру стола посредством привода и вала 10 (фиг.5) .

По боковым поверхностям стола установлены отводящие элементы 8, связаннь>е с приводом 9 посредством ф валов IO. Над столом 1 расположено подъемно-транспортное средство ) 1 для листов 12, выполненное в виде мостового или подвесного электрического крана с навесным листозахватывающим приспособлением 13.

Для перемещения Г"образных упоров 2 в вертикальной плоскости на корпусе упора 14 предусмотрены Т-образные лазы 15, в которых установлены болты 16, жбстко соединяющие подвижную часть упора 17 с корпусом 14 (фиг.3) . Для крепления фиксатора 6 к подвижной части упора 17 предусмотрены болты 18 (фиг.3) .

Для перемещения Г-образных упоров 2 в горизонтальной плоскости на столе 1 предусмотрены Т-образные пазы 19, в которые устанавливаются

3 92

1(роме того, средство изгиба пачки имеет установленный на столе упор с рабочей поверхностью сегментной формы.

На фиг.1 изображено предлагаемое устройство, вид сбоку; на фиг.2 то we, вид сверху; на фиг.3 - сечение А"А фиг.l» на фиг.4 - сечение Б-Б фиг.2; . на фиг.5 - устройство, исходное положение; на . фиг.б - то же, момент подъема стопы над столом; на фиг.7 - то же, момент зажима стопы листов валиками; на фиг.8 - то же, момент ввода в стопу листов захватного средства," на фиг.9 - то we, момент подъема отделенных листов; на фиг.10 схемы оаботь> устройства.

Устройство содержит стол 1 с двумя Г-образными упорами 2, подвижными в горизонтальной и вертикальной плоскостях для регулирования их как по размеру стопы, так и по высоте ее. Каждый упор снабжен прижимным роликом 3. На столе l свободно установлены захватные ролики 4, каждый из которых связан с соответствующим роликом 3 посредством винтового талрепа 5. Прижимной ролик 3 присоединен к упору 2 фиксатором 6, захватные ролики 4 лежат на столе 1 свободно. В центре стола 1 расположено средство 7 для изгиба пачки листов, выполненное в виде упора с рабочей поверхностью сегментной формы. зо зз

5 болты 20, we ст ко соединяющие упоры 2 со столом 1 (фиг.4). Зинтовые части талрепа соединены с осями роликов 3 и 4. Талреп 5 предназначен для сжатия, т.е. обеспечения неподвижности пакета листов в процессе работы устройства.

Устройство работает следующим образом.

На стол 1 укладывается пакет листов 12 таким образом, что опорноподъемный элемент 7 находится под пакетом в центре его. Г-образные упоры 2 устанавливаются в требуемое положение в зависимости от габаритов пакета и жестко крепятся болтами 16 и 20 к столу 1 и корпусу упора 14. Верхние валики в этот момент находятся на упорах 2, присоединенными с помощью болтов 18 фиксаторами б. Нижние валики 4 с механизмами для сжатия 5 находятся между упором 2 и пакетом листов 12.

Для осуществления отделения от пакета нужного количества листов подъемно-транспортное средство 11 захватывает подъемно-опорный элемент 7 с пакетом листов и поднимает его до касания с прижимными роликами 3. При этом пакет выгибается, захватные ролики 4 устанавливаЮтся против прижимных роликов 3, талрепом 5 оба валика соединяются между собой, сжимая края пакета фиг.б) . Величина сжатия Рс .пакета зависит от физических свойств материала листов, наличия между листами защитного покрытия - смазки и т.п. Сила сжатия обеспечивает неподвижность листов друг относительно друга (фиг 5) ° .После окончания сжатия краев выгнутого пакета болтами 16 освобождаются фиксаторы 6, связывающие верхние валики 3 с Г-образными упорами 2. Подъемнотранспортное средство 11 опускает на стол 1 средство 7 для изгиба пачки листов с пакетом листов, сжатых роликами 3 и 4 талрепом 5. Так как пакет листов в выгнутом положении сжат роликами 3 и 4 (фиг.7), то при его опускании и при касании роликами 4 поверхности стола 1 происходит выпрямление участка нижних листов, находящегося между парами

927700

Тогда ЬЙ. о

360

35 то

5 сжатых роликов 3 и 4 (фиг.8). Длина участка нижнего листа будет меньше длины участка верхнего листа, что подтверждается схемой (фиг.10ц), где Ав Вв - длина верхнего листа;

Ан Вн - длина нижнего листа;

Свив= ОВ - длина участка верхнего листа пакета между прижимными роликами;

С„Рн = Р„ - длина участка нижнего листа пакета между захватными роликами;

Сн в

С Пфв-Р- толщина пакета листов;

b расстояние между точками касания верхнего лис- tS та верхних валиков (т.е. точками Вс и Со и центром верхнего листа (т. е. точка Е), т.е. величина прогиба пакета листов; 2е

a - расстояние между прижимными роликами (т.е.

СЭ

Имеем, что М> = < СнРн = 2JR 2s

360

1в= Свпв= — гл Р - Ь), д.

360

Я в- FÄ) = гл(К+Ь)360

22 Ь °

360

eL

Ио так как Ьяр = 0,5a tg пр асс и =, -Sly, *

3ЬОО

При отводе нижних валиков 4 в стороны с помощью отводящих упоров 8 из "за наличия a f (фиг.108) захватные ролики 4 отводятся на величину (т.е. нижний лист полностью вы" прямляется), а при достижении ролинами 4 величины 1 действием прилагаемого усилия Рот прекращается горизонтальное перемещение роликов 4 и происходит разворот линий действия сжимающих усилий Рс (т.е. линий

С СВ и ВнПВ) относительно точек контакта нижнего листа с захватными роликами 4 (т.е. точек C и 1) ) к центру листа.

При развороте линий Сн и С S и Пн0В

5S происходит сжатие верхних листов пакета, которые, как известно, длиннее нижнего листа. Так как листы еще до отведения роликов 4 отводящими упорами 8 были выгнуты, то с приложением Рата, происходит сжатие и выгибание верхних листов (фиг. 10c).

При этом: форма ликии изгиба листа в соответствии с данными курса сопротивления материалов, соответствует линии изгиба стержня с жестко за.крепленными концами при его централь- ном сжатии; величина прогиба листа пропорциональная длине О, т.е. при .сжатии двух листов разной длины до определенной величины, одинаковой для обоих листов, прогиб листа большей, длины больше прогиба короткого лис- та.

Таким образом, пакет образует

"горку" из листов, центры каждого из. которых, отстоят друг от друга (фиг.6), т.е. отделение листов пакета друг от друга облегчает отсчет требуемого количества листов и .создает удобства авода листозахаатывающего приспособления 13 подъемно-транспортного средства 11. После ввода листозахватывающего приспособления 13 под стопу листов снижается сжимающее усилие Р талрена 5 Листы, находящиеся айше листозахватывающих приспособлений 13, образуют стопу из требуемого количества листов, которые подъемно-транспортное средство

11 подает к потребителю. А нижние листы по действием силы опускаются на стол 1. Выпадание за пределы стола 1 роликов 3 и 4 оставшихся листов при их опускании исключается корпусами 14 Г-образных упоров 2 (фиг. g);

Прййенение предлагаемого устройства сокращает затраты времени на отсчет и отделение требуемого коли" чества листов от стопы в сравнении с поштучным отделением (отбором), облегчает отсчет и отделение от стопы требуемого количества листов любого тонколистового материала (толстая листовая сталь, бумага, фанера, картон и т.n.). Кроме того, отсутствие особо сложных элементов обеспечивает возможность эксплуатации устройства персоналом без специальной подготовки. Все элементы устройства размещены на столе, поэтому оно может быть легко перемещено подъемно-транспортным устройством склада.

/ формула изобретения

1. Устройство для отделения от стопы пачки листов, содержащее стол для стопы и расположенное над .ним подъемно-транспортное средство, о.т л и ч а ю щ е е с я тем, что, с целью повышения эффективности отделения пачки листов заданного.ко,личества, оно имеет средство для изгиба пачки листов, содержащее установленные по обе стороны стола

Г-образные упоры с прижимными роликами и свободно установленные на

-столе захватные ролики, связанные с прижимными посредством BHHToBQI o

927700 талрепа,. и.смонтированные на столе с возможностью горизонтального возвратно- поступательного перемещения толкатели для взаимодействия с соответствующим захватным роликом.

2. Устройство по и. 1, о т л и/ ч а ю щ е е с я тем, что средство для изгиба пачки имеет установленный на столе упор с рабочей поверх 0 ностью сегментной формы.

Источники информации, принятые во внимание при экспертизе, 1з l. Авторское свидетельство СССР

Й 399275 кл. В 65 Н 3/32, 1974.
