Нефриттованная глазурь

Нефриттованная глазурь

Иллюстрации

Показать все

Реферат

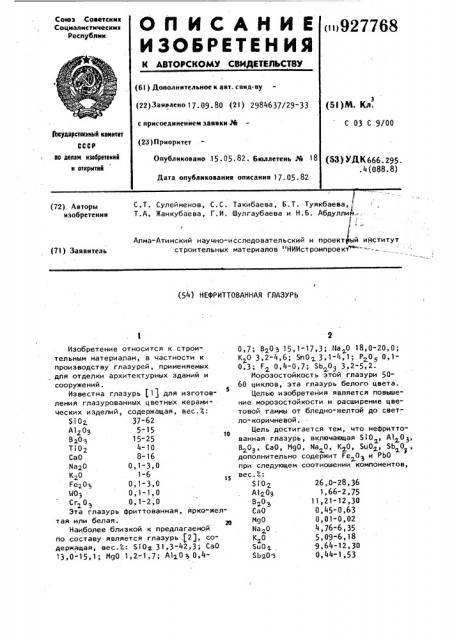

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцмапмстмчеснмх

Рес убпмк

< >927768 (61) Дополнительное к авт. свнд-ву (22) За""."e«17. 09. 80 (21) 2984637/29-33 с присоединением заявки № (23) Приоритет (Ь!)М. Кл.

С 03 С 9/00

Гоеударствеииый кемитет

Опубликовано .15.05.82. бюллетень № 18 ию делам изобретений и открытий (53) УДК666. 295 ° . 4 (088. 8) fl,àTa опубликования описания 17.05. 82

С.Т. Сулейменов, С.С. Такибаева, Б.Т. Туякбаева, Т. А. Жанкубаева, Г. И. Шулгаубаева и Н. Б. Абдуллин,-., У

/, 7

Алма-Атинский научно-исследовательский и проект ый институт строительных материалов "НИИстромпроект (72) Авторы изобретения (71) Заявитель (54) НЕфРИТТОВАННАЯ ГЛАЗУРЬ

26,0-28,36

1,66-2,75

11,2 1-12,30

0,45-0,63

0,01-0,02

4,76-6, 35

5, 09-6,18

9,64-12 ° 30

0,44-1,53

Изобретение относится к строительным материалам, в частности к производству глазурей, применяемых . для отделки архитектурных зданий и сооружений.

Известна глазурь 11) для изготовS ления глазурованных цветных керамических изделий, содержащая, вес.4:

SiOz. 37-62 .A12О3 5-15

В,О3 15 25

Т10> 4-10

СаО 8-16 йа2.0 0,1-3,0

К О 1-6

Ре О 0,1-3,0

1403 0,1-1,0

Cr2 ОЪ 0,1-2,0

Эта глазурь фриттованная, ярко-желтая или белая.

Наиболее бли экой к предлагаемой по составу является глазурь,(21, содержащая, вес.4: SiOg 31,3-42,3; СаО

13,0-15,1; MgO 1,2-1,7; А1 О 0,40,7; BgOy 15,1-17,3; .Na О 18,0-20,0;

К20 3,2-.4,6; SnO 3 1-4,1; Р20 0,10,3; F2 0,4-0,7; Sb 03 3,2-5,2.

Иорозостойкость этой глазури 5060 циклов, эта глазурь белого цвета.

Целью изобретения является повышение морозостойкости и расширение цветовой гаммы от бледно-желтой до светло-коричневой.

Цель достигается тем, что нефриттованная глазурь, включающая SiO, А1 О, В 03, CaO, MgO, Na О, К20, SuO<, Sb О дополнительно содержит Fe О> и PbO при следующем соотношении компонентов, вес.3:

Si0g

А1203

В2- 3

Сао

Mg0

Na <О к о

Su0g

Sbg03

927768

0,34-0,51

30,70-40,40 сырья для получения ших. песок Котыр-Булакский, соду, поташ, борный ан- 5 олова, окись сурьмы. зурей представлен в ег0 g

PbO

В качестве ты используют окись свинца, гидрид, окись

Состав гла табл. 1.

Продолжение табл. 2

Состав

Свойства

1 2 3

Интервал обжига

Таблица 1

1О начало, С

Компоненты

Состав

950 970

980 о

I конец, С о

990 1000

1000

Оптимальная

Ь обжи га, С 970

Si0 26,73

28,36 26,00

980 990

А1 О 2,75 2,16 1,66

PbO 30,70 34,50 40,40

На O 6 35 5 76 4,76

Бледножелтая

Цвет глазури

Светло- коЖелтая ри чневая

Иорозостойкость циклы

150

150 150

6,18 5,59 5 « o9

К О

В О 12,30 11,71 11,21

2. 5 устойчивость Хорошая Хорошая Хорошая

12,30 10,00 9,64

SnOõ

Водо ст ойкость, 4

БЬ. О, 1,53 0,94 0 44

СаО 0,63 0,54 0,45

99,99 99,99 99,98

Микротвердость« кг/

/мм

539 547

554

Ге 0 0 51 0 42 0«34

002 002 001. З5

Применение глазури позволяет расширить цветовую гамму от бледно-желтой до светло-коричневой и получать покрытие с повышенной морозостойкостью.

Формула изобретения

Таблиц а 2

Свойства

Состав

l 1

1 2 3

t спекания, вС

540 580 560

55 ф появления блеска, С 700

740 715

Глазурь готовят следующим образом., Предварительно размалывают песок до остатка на сите 10000 отв/см2. О, 05-0, 1>.

Затеи see компоненты шихты тщательно ц перемешивают. Полученную смесь в мокром виде (плотность глазурного шликера

1,30-1,40 г/см ) наносят на изделие кис, о тью или поливом и обжигают при 980-100 0 С

Полученные после обжи га ле гкопла в- кие глазури обладают свойствами, представленными в табл. 2.

НеФриттованная глазурь, включающая Si+, AlgO р, В 05, СаО, ИоО, Na O, K O, Би02., Sb O, о т л и ч а ющ а я с я тем, что, с целью повышения морозостойкости и расширения цветовой гаммы от бледно-желтой до светло-коричневой, она дополнительно содержит Fe 0>, РЬО npvi следующем соотношении компонентов, вес.3Б О 26,0-28,36

СаО 0,45-0,63

К О 5,09-6,18

Fe<0 0,34-0 51

А1 О 1,66-2, 75

ИдО 0,01-0,02

SuO 9,64-12,30

P.Ü0 30,70-40,40

0 0 3 11,21-12 30

Na<0 4, 76-6, 35

Sb 0g 0,44-1, 53

Источники инФормации, принятые во внимание при Экспертизе

927768

1. Авторское, свидетельство СССР

11 536135, кл. С 03 С 9/00, 1975.

2. Авторское свидетельство СССР по заявке 11 2865670, кл. С 03 С 9/00, 1980.

Составитель Л. Кашеварова е"- ° - -- ». и тиуя ° . -.В

Заказ 3157/32 Тираж 507 Подписное

8НИИПИ Государственного комитета СССР по делам изобретений и открытий

11 035 Москва Ж-35 Раушская наб. а. 4/5

5 35 е В»»«В»»4»»»»» »Л р

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
