Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

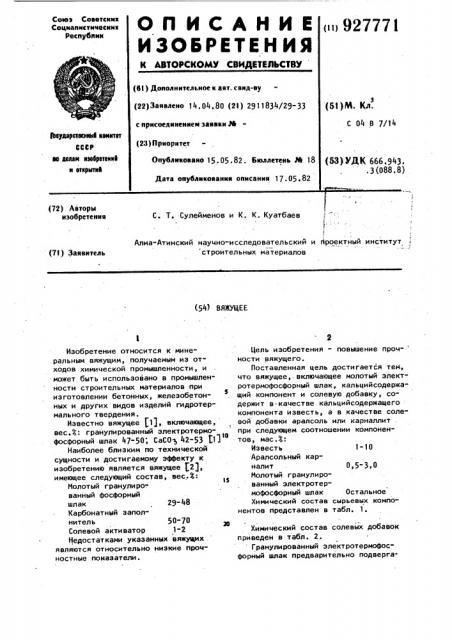

) Авторы изобретения

С. Т. Сулейменов и К. К. Куатбаев

Алма-Атинский научно-исследовательский и проектный .институт строительных материалов (71) Заявитель (54) ВЯЖУЦЕЕ

0,5 3.0

Изобретение относится к мине.ральным вяжущим, получаемым из отходов химической промышленности, и может быть использовано в промышленности строительных материалов при изготовлении бетонных, железобетонных и других видов изделий гидротермального твердения.

Известно вяжущее 1), включающее, вес.4: гранулированный электротермофосфорный шлак 47-50; СаСО 42-53 511

Наиболее близким по технической сущности и достигаемому эффекту к изобретению является вяжущее 2), имеющее следующий состав, вес, 3:

Иолотый гранулиро-. ванный фосфорный шлак 29-48

Карбонатный заполнитель 50-70

Солевой активатор 1-2

Недостатками указанных вяжущих являются относительно низкие прочностные показатели.

Цель изобретения - повышение проч- ности вяжущего.

Поставленная цель достигается тем, что вяжущее, включающее молотый электротермофосфорный шлак, кальцийсодержащий компонент и солевую добавку, содержит в качестве кальцийсодержащего компонента известь, а в качестве соле" вой добавки аралсоль или карналлит . при следующем соотношении компонен1Ю тов, мас.3:

Известь 1-10

Аралсольный карналит

IS

Иолотый гранулированный электротермофосфорный шлак Остальное

Химический состав сырьевых компонентов представлен в табл. 1

Химический состав солевых добавок приведен в табл. 2. Гранулированный электротермофосфорный шлак предварительно подвергаГХ (T.| fl )) Компоненты

AI О Ре О, СаО MgO Я,О 50, Р О Г ппл

1,2 0,5 0,2 93 3,7 0,20 0,31- - 0,89

Известь

Злектротермофосфорный шлак

4э6 4ю1 Ое47 43э5 3 0,7 0,6 2,5»5 1,13

Табли ц а 2

Содержание, ь к (иа (l

Наименование соли

Мц Са

0,12 25 10 1 48 4 30 45,90 14 63 1,20 0,30 7,00

Аралсоль

Карналлит

6 42 11 25 11 23 1,15 14 76 32 30 О 30

22, 59

Таблица 3

Материал, мас.Ж

Прочность при сжатии, ИПа

Арал- Карналсоль лит

Молотый

После автоклав- После проной обработки паривания

Изфосфорный. вест.ь шлак

89 5

38,9

75,9

0 5

82,8

45,6

3,0

93 0

40,4

80,2

2,0

97>0

80,6

84,0

89,5

42,2

0 5

93 0

46,0

3,0

45,2

83,2

2,0

97,0

Известный

21,0-36,2

41,18-43, 0

3 92777 ют помолу до удельной поверхности

3000"3500 см /r.

При испытаниях вяжущего тонкодисперсные компоненты перемешивают в сухом состоянии 2-3 мин, а солевую добавку вводят с водой затворения.

Из этой смеси формуют образцы размером 4x4xl6 см методом вибрирования, а затем их подвергают автоклавной обработке при избыточном давлении ю

1 4

6 кгс/см по режиму 1,5+5+1,5 ч или пропаривают при 90"95О по режиму

1,5+8+1 5

Характеристика предлагаемых составов и материалов на их основе представлена в табл. 3.

Влияние природы солевой добавки на прочностные характеристики образцов, указано в табл. 4.

Таблица 1

S0 » С1 SiO AI О Н О

927771

Табли ц а 4

Предел прочности

При сжатии, кгс/см

Состав, Ф

Из- . весть

Солевая до бавка

Шлак

После авто- После проклавирова- паривания ния

Арал- Кар соль лит

828

2,0 3,0

458

2,0

2,0

Формула изобретения наллит

Колотый гранулированный электротермофосфорный влак

0в5 3>0

Остальное

Составитель Н. Антоничева

Ревактор Ид Китровка Техреду M. Tenep Корректор И. Куска

Заказ 3158/32 Тираж 640 Подпи сное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11)ОЯ Москва Ж-Я Разыская наб. д. 4/$

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Вяжущее, включающее. молотый гранулированный электротермофосфорный алак, кальцийсодержащий компонент и .солевую добавку, о т л и ч а ю щ е е. с я тем„ что, с целью повыаения прочности, оно содержит в качестве кальцийсодержащего компонента известь, а в качестве солевой добавки аралсоль или карналлит при следующем соотноеении ком" понентов, мас.3:

Известь 1-10

Аралсоль или кар"

Источники информации, . принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 289068, кл. C 04 В 6/14, 1969.

2,;Авторское свидетельство СССР ,по. заявке в. 2695634/29-33, кл. С 04 9 7/14, 1978.
