Наполненная композиция на основе сополимера этилена с винилацетатом

Наполненная композиция на основе сополимера этилена с винилацетатом

Иллюстрации

Показать все

Реферат

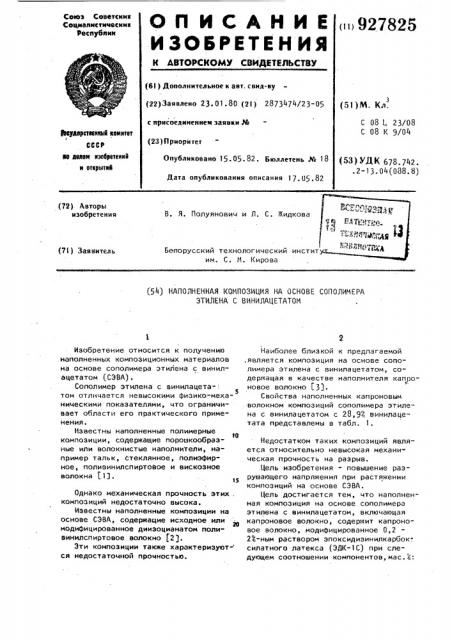

ОП ИСАНИЕ

ИЗЬВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соки Советскни

Соцналнстнческнн республик

927825 (6I ) Дополнительное к авт. свид-ву (22)Заявлено 23.01.80 (21) 2873474/23-05 с нрисоелинениен заявки № (23) Приоритет

Опубликовано 15.05.82. Бюллетень № 18

Дата опубликования описания 17.05.82 (51)М. Кд.

С 08 l„23/08

С 08 К 9/04 февудератееияый комитет

СССР

N делом изобретений и открытий (5 2 ЙК 678. 742.

° 2-13. 04(088. 8) (72) Авторы изобретения

В. Я. Полуянович и Л. С. Жидкова

Белорусский технологический инстит им. С. М. Кирова (7!) Заявитель (54) НАПОЛНЕННАЯ КОМПОЗИЦИЯ НА ОСНОВЕ СОПОЛИМЕРА

ЭТИЛЕНА С ВИНИЛАЦЕТАТОМ

Изобретение относится к получению .наполненных композиционных материалов на основе сополимера этилена с винилацетатом (СЭВА).

Сополимер этилена с винилацета-:.

3 том отличается невысокими физико-механическими показателями, что ограничивает области его практического применения.

Известны наполненные полимерные композиции, содержащие порошкообразные или волокнистые наполнители, на" пример тальк, стеклянное, полиэфирное, поливинилспиртойое и вискозное волокна (11.

Однако механическая прочность этих . композиций недостаточно высока.

Известны наполненные композиции на основе СЭВА, содержащие исходное или модифицированное диизоцианатом поливинилспиртовое волокно (21.

Эти композиции также характеризуют- ся недостаточной прочностью.

Наиболее близкой к предлагаемой ,является композиция на основе сополимера этилена с винилацетатом, содержащая в качестве наполнителя капроновое волокно 33(.

Свойства наполненных капроновым волокном композиций сополимера этилена с винилацетатом с 28,9 винилацетата представлены в табл. 1.

Недостатком таких композиций является относительно невысокая механическая прочность на разрыв.

Цель изобретения - повышение разрушающего напряжения при растяжении композиций на основе СЭВА.

Цель достигается тем, что наполненная композиция на основе сополимера этилена с винилацетатом, включающая капроновое волокно, содержит капроновое волокно, модифицированное 0,2

23-ным раствором эпоксидизинилкарбок-. силатного латекса (ЭДК-1C) при следующем соотношении компонентов,мас.4:

92 7825

Таблица1

Показатель текучести расплава, г/10 мин

Содержание Разрушающее напряжение наполнителя, при растяжении, мас.3 кгс/см

3,90

2,41

1,25

0 57

0,27

3

Сополимер этилена с винила цета том 70-95

Капроновое волокно, модифицированное

0,2-2,04-ным растворами ЭДК-1С 5-30

Готовят композиции, содержащие

95, 90, 85, 80 и 70 мас.1 сополимера этилена с винилацетатом и 5, 10, 15, 20 и 30 мас.3 измельченного капронового волокна с длиной элементарных частиц 5-10 мм. В каждой композиции

Используют капроновое волокно, модифицированное 0,2; 0,5; 1,0; 1,5 и

2-ными растворами ЭДК-1С с содержа" нием эпоксигрупп в полимере 1,5-1,9.

Модифицирование капронового волокна осуществляют путем выдерживания наполнителя в водных растворах модификатора названных концентраций в течение 3 ч. Далее волокна сушат при

90оС и используют для получения наполненных композиций.

П р и и е р 1. Композицию, содержа- 5 щую 95 мас.4 сополимера этилена с,винилацетатом и 5 мас.4 капронового волокна, модифицированного 0,23-ным раствором ЭДК-1С, получают путем смешенил соответствующих количеств сополимера и наполнителя на вальцах с фрикцией 1,23 при 80- 100оС в течение

10 мин.

П р и и е р 2. Композицию, содержащую 85 мас.Ф сополимера и 15 мас.4

35 капронового волокна, модифицированного 1,03-ным раствором ЭДК-1С, полу4 чают смешиванием компонентов на валь" цах при тех ><е условиях °

Пример 3. Композицию, содержащую 70 мас. 1 сополимера и 30 мас.Ф капронового волокна, модифицированного 2,0Ж-ным раствором ЭДК-1С, получают смешением компонентов на вальцах при тех же условиях.

Разрушающее напряжение при растяжении определяют на образцах, полученных вырубанием из прессованных при

110 С пластин, на разрывной машине

РИИ "60 при скорости деформации

100 мм/мин, Показатель текучести расплава определяют на приборе ИИРТ при 170 С и нагрузке 5 кгс.

Свойства композиций сополимера эти" лена с винилацетатом, наполненных модифицированным волокном, представлены в табл. 2.

Как следует из табл. 2, введение модифицированного эпоксидивинилкарбоксилатным латексом капронового волокна в сополимер этилена с винилацетатом способствует повышению разрушающего напряжения при растяжении композиций, особенно при модификации волокна 1,54-ным раствором латекса. При модификации наполнителя данным раствором прочность наполненных композиций сополимера повышается в 1,2 - 1,6 раза в сравнении с системами, содержащими немодифицированное волокно.

Использование вместо капронового волокна поливинилспиртового не приводит к повышению механической прочности.

927825 б

Таблица 2

Концентрация модификатора, 3

Содержание наполнителя, мас./

S3 92 111 119 110

3 20 2 51 2210 2 37 2 39

95 105 124 127

Т64 1 21 1 02 1,01

122

1110

123 142 164 164

О, 72 0007 0003 О, 70

148

0.75

172 189 200 202

0,40 0,3F 003" 00030

187

0О0

200 213 225 229 218

0,23 0,22 0,20 0,23 ., 0,23

0,2-2,03-ным раствором эпоксидивинилкарбоксилатного латекса 5-30

Формула изобретения

Составитель А. Кулакова

Редактор Н, Киштулинец Техред С. Мигунова Корректор Г. Решетник

Заказ 3165/35 Тираж 512 Подписное

ВНИИПИ Государственного комитета СССР ло делам изобретений и открытий

11 0 москва Ж-Д Раушская наб. g. 4/g филиал 1ПП ""атент", г. Ужгород, ул. Проектная, 4

Наполненная композиция на основе сополимера этилена с винилацетатом, содержащая капроновое волокно, о тл и ч а ю щ а я с я тем, что, с целью повышения разрушающего напряжения при растяжении, она содержит капроновое волокно, модифицированное 0,2-2,0, -ным раствором эпоксидивинилкарбоксилатного латекса при следующем соотношении компонентов, мас.<,:

Сополимер этилена 35 с винилацетатом 70-95

Капроновое волокно, модифицированное

Источники информации, принятые во внимание при экспертизе

1. Палей И. В. и др. Наполненные композиции на основе сополимера этилена с винилацетатом,-"Пластические массы", 1975, <<" 1, с. 55-57

2. Авторское свидетельство СССР

11 472946,кл. С 03 L 23/08, 1975.

3. Наполнитель пластмасс. Энциклопедия полимеров, т 2, И., "Советская энциклопедия", 1974, с. 344-351 (прототип) .
