Опора инженерных коммуникаций

Опора инженерных коммуникаций

Иллюстрации

Показать все

Реферат

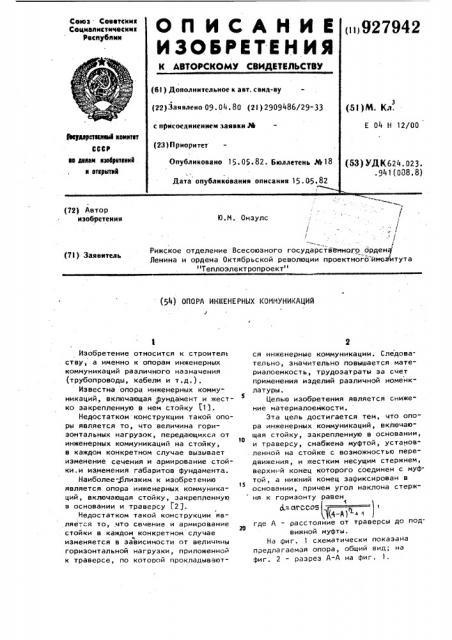

(72) Автор изо0ретения

Ю.И. Онзулс (7! ) Заявитель (54) ОПОРА ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ

J ся инженерные коммуникации. Следовательно, значительно повышается материалоемкость, трудозатраты эа счет применения изделий различной номенклатуры.

Целью изобретения является снижение материалоемкости.

Эта цель достигается тем, что опора инженерных коммуникаций, включающая стойку, закрепленную в основании, 1О и траверсу, снабжена муфтои, установ" .ленной на стойке с возможностью передвижения, и жестким несущим стержнем, верхн и конец которого соединен с муфтой, а нижний конец зафиксирован в

15 основании, причем угол наклона стерж ня к горизонту равен д.= агccos где А — расстояние от траверсы до под. вижной муфты.

На фиг. 1 схематически показана предлагаемая опора, общий вид; на фиг. 2 - разрез А-А на фиг. !

Изобретение относится к строител ству, а именно к опорам инженерных коммуникаций различного назначения (трубопроводы, кабели и т.д.).

Известна опора инженерных коммуникаций, включающая фундамент и жестко закрепленную в нем стойку 31).

Недостатком конструкции такой опоры является то, что величина горизонтальных нагрузок, передающихся от инженерных коммуникаций на стойку, в каждом конкретном случае вызывает изменение сечения и армирование стойки.и изменения габаритов фундамента..

Наиболее.близким к изобретению является опора инженерных коммуникаций, включающая стойку, закрепленную в основании и траверсу t 2 ).

Недостатком такой конструкции является то,,что сечение и армирование стойки в каждом конкретном случае изменяется в зависимости от величины горизонтальной нагрузки, приложенной к траверсе, по которой прокладывают° ."!

Рижское отделение Всесоюзного государственного ордена

Ленина и ордена Октябрьской революции проектного ймс итута нТеплоэлектропроект"

3 92794

Опора включает стойку 1, закреR ленную в основании, траверсу 2, по которой проложены инженерные коммуникации, муфту 4, установленную на стойке 1 с возможностью передвижения, и жесткий несущий стержень 5, верхний конец которого соединен с муфтой

4, а нижний конец зафиксирован в основании 6.

Нуфта 4 закреплена на стойке 1 в точке, определяемой углом наклона жесткого стержня 5 к горизонту.

Угол наклона cl стержня 5 определяют из соотношения .=а1 ССО5 где А - расстояние от траверсы 2 до. подвижной муфты 4.

Горизонтальная сила Н, возникаю1цая в результате температурных дефор- 20 маций инженерных коммуникаций 3,вызывает в стойке 1 усилия и деформации, величина которых регулируется расположением муфты.

Угол наклона стержня 5 к горизонтали меняется, при этом передвигается по стержню 5 муфта 4 и закрепляется неподвижно в той точке, при которой горизонтальная сила Н вызывает предельное состояние материала стой- 30 ки.

? 4

Изобретение позволив снизить материалоемкость за счет обеспечения возможности сокращения номенклатуры изделий для опоры при большем диапазоне горизонтальных нагрузок.

Формула изобретения

Опора инженерных коммуникаций, включающая стойку, закрепленную в основании, и траверсу, о т л и ч а ющ а я с я тем, что, с целью снижения материалоемкости, опора снабжена муфтой, установленной на стойке с возможностью передвижения, и жестким несущим стержнем, верхний конец которого соединен с муфтой, а нижний конец зафиксирован в основании, причем угол наклона жесткого стержня к горизонту равен

*= со-асов где А - расстояние от траверсы до подвижной муфты

Источники информации, принятые во внимание при экспертизе

1. Николаев А.А. Проектирование тепловых сетей. И., 1965, с. 288, табл, 1 .22 °

2. Строительство тепловых электростанций. Экспресс-ийформация, 1974, Г 12, с. 20,21.

Составитель Г. Смиренная

Редактор С. Тимохина Техред И. Гайду корректор А.Ференц .

Заказ 3190/41 Тираж 721 Подписное

ВНМИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5

Ъ

Филиал 1ПП Патент, r. Ужгород, ул. Проектная, 4
