Устройство для открывания и стопорения створки

Устройство для открывания и стопорения створки

Иллюстрации

Показать все

Реферат

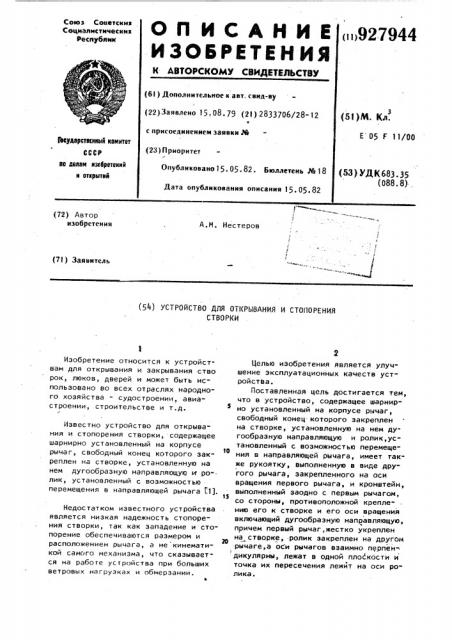

ОП ИСАЙКЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (ii>927944

Союз Советскик

Соцналистнческнк

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 15. 08. 79 (21) 283370б/28-12 с присоединением заявки № (5! }Ì. Кл.

E 05 F 11/00

1Ъеударетванный кемнтет

СССР (23) Приоритет г (53} УДК683.35 (088.8) ню делам нэабретеннй н открытнй

Опубликовано15.05.82. Бюллетень №18

Дата опубликования описания 15. 05.82

««« (72) Автор изобретения

А.И. Нестеров (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ И СТОПОРЕНИЯ

СТВОРКИ

Изобретение относится к устройствам для открывания и закрывания ство рок, люков, дверей и может быть использовано во всех отраслях народного хозяйства — судостроении, авиастроении, строительстве и т.д. г

Известно устройство для открывания и стопорения створки, содержащее шарнирно установленный на корпусе рычаг, свободный конец которого закреплен на створке, установленную на нем дугообразную направляющую и ро-. лик, установленный с возможностью перемещения в направляющей рычага Г1).

Недостатком известного устройства является низкая надежность стопорения створки, так как западение и стопорение обеспечиваются размером и расположением рычаra а не кинематикой самого механизма, что сказывается на работе устройства при больших ветровых нагрузках и обмерзании.

Целью изобретения является улучшение эксплуатационных качеств устройства.

Поставленная цель достигается тем, что в устройство, содержащее шарнирно установленный на корпусе рычаг, свободный конец которого закреплен на створке, установленную на нем дугообразную направляющую и ролик,установленный с возможностью перемещения в направляющей рычага, имеет также рукоятку, выполненную в виде другого рычага, закрепленного на оси вращения первого рычага, и кронштейн, выполненный заодно с первым рычагом, 3S со стороны, противоположной креплению его к створке и его оси вращения включающий дугообразную направляющую, причем первый рычаг, жестко укреплен на створке, -ролик закреплен на другом рычаге,а оси рычагов взаимно перпен» дикулярны, лежат в одной плоскости и точка их пересечения лежйт на оси ролика.

3 927944 4

На фиг. 1 представлено устройство при закрытой створке, общий вид; на

Фиг. 2 - створка в полуприподнятом положении; на фиг 3 — створка поднята и застопорена; на Фиг. 4 — сечение

А-А на фиг. 11 на фиг. 5 — сечение

Б-Б на фиг. 2; на фиг. 6 - кривая зависимость усилия, необходимого для поворота рукоятки от угла поворота створки. о

Устройство для открытия и стопорения створки содержит шарнирно укрепленный на корпусе 1 рычаг 2, свободный конец которого закреплен на створке 3, и установленную на нем дугооб- ls разную направляющую 4. В дугообразной направляющей 4 установлен с возможностью перемещения ролик 5. Рукоятка

;6 управления выполнена в виде второго рычага 7, закрепленного на оси вра- го щения 8 рычага 2. Кронштейн 9, выполненный заодно с рычагом 2, со стороны, противоположной креплению рычага б к створке 3 и оси вращения 8 рычага включает дугообразную направляющую 25

4, причем рычаг 2 жестко укреплен на створке, ролик 5 закреплен на втором рычаге 7, а оси вращения рычагов взаимно перпендикулярны, лежат s одной плоскости и точка 10 их зр пересечения лежит на оси ролика 5.

При больших нагрузках вместо ролика

5 .устанавливается ползун (не показан). Ограничителем хода ролика в направляющей 4 при "мертвом" положении рычага 7 служит палец,11, являющийся одновременно демпфером. Фиксатором "мертвого" положения рычага

7 является подпружиненный конический стержень (не показан), установленный в оси ролика 5 и .западающий в конусное отверстие 12 на направляющей 4.

С другой стороны. корпуса 1 выступающая ось рычага j снабжена гранником

13 под ключ, что обеспечивает двухсторонний подход при закрытии - открытии створки.

Формула изобретения

Устройство работает следующим образом.

При приложении силы P на рукоятку

6 управления конический стержень выходит из конусного отверстия 12, Одновременно ролик 5 начинает .двигат.ься по дугообразной направляющей 4. В начальнь и момент движения передаточное число устройства и момент на открытие.створки стремятся к бесконечности, в результате чего увеличивается надежность открытия створки в условиях обмерзания.

На фиг. 6 дана кривая зависимости усилия P на рукоятке от угла поворота створки, где видно, что в начальный момент усилие P стремится к нулю, При повороте на 90 рукоятка 6 управления рычагом 7 проходит над направляющей

4, а ролик 5 начинает возвращаться в исходное, положение. Развернувшись на

180о, рукоятка 6 располагается вдоль потолка корпуса 1 ° Створка 3 поднята полностью. Ролик 5 упирается в палец

ll и "мертвое" положение рычага 7 фик сируется коническим стержнем, запав- ", шим в конусное отверстие 12.

Устройство обеспечивает максимальный световой проем в окантовке створки.

Для закрытия створки нужно повернуть рукоятку 6 в исходное положение, при этом ролик 5 совершает возвратнопоступательное движение по дугообразной направляющей 4.

Открытие створки можно производить и с другой стороны корпуса, установив

I съемный ключ на гранник 13.

Такое исполнение устройства повышает эксплуатационные качества, обеспечивает удобное расположение рукоятки управления с обеспечением максимального светового проема при поднятой створке и увеличивает надеж. ность функционирования створки в условиях обмерзания.

Устройство для открывания и стопорения створки, содержащее шарнирно установленный на корпусе рычаг, свободный конец которого закреплен на створке, установленную на нем дугообразную направляющую и ролик, установленный с возможностью перемещения в направляющей рычага, о т л и ч а ющ е е с я тем, что, с целью удобства при эксплуатации, оно имеет рукоятку, выполненную в виде другого рычага, закрепленного на оси вращения первого рычага,.и кронштейн, выполненный заодно с первым рычагом.со стороны, противоположной креплению

его к ствврке и его оси вращения, включающий дугообразную направляющун>, причем первый рычаг жестко укреплен на створке, ролик эакрейлен на дру5 9"-1944 гом рычаге, а оси рычагов взаимно пер Источники информации, и плоскости принятые Во внимание при экспертизе пендикулярны, лежат в одной плоскости пр

1. Патент США и 40 6602

Ф и точка их пересечения лежит на оси кл. 16-35, 1978. ролика.
