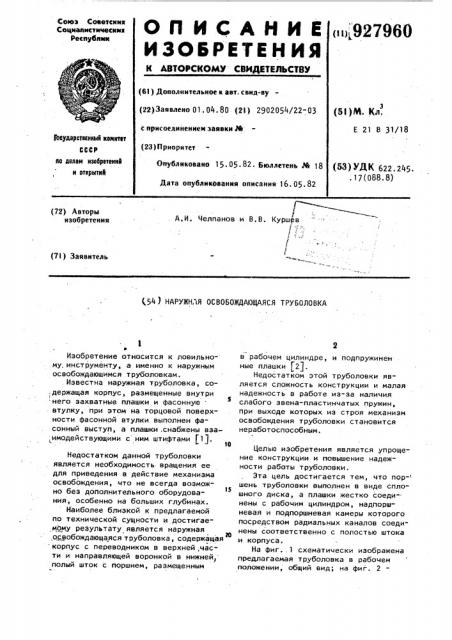

ОП ИСАНИЕ

ИЗО6РЕТЕН Ия

К АВТОРСКОМУ СВИ4Е ТЕ ЛЬСТВУ

Союз Советеиик

СОциапиетичвсиих

Рек ублин

<п> 927960 (61) Дополнительное к авт. свид-ву (22) Заявлено 01. 04. 80 (2I ) 2902054/22-03 с присоелинениект заявки М . (23) Приоритет

Опубликовано 15.05 ° 82 ° Бюллетень М 18

Дата опубликования описания 16. 05. 82 (5!)М. Кл.

Е 21 В 31/18 ф36ударстаениый квинтет

СССР по делаи наабретений к открытий (53) УДК 622.245..17(088.8) /

А.И. Челпанов и В.В. Куршев

1,т

1 1 )

1 (72) Авторы изобретения (7I ) Заявитель (54 ) НАРУЖНАЯ ОСВОБОЖДАЮЩАЯСЯ ТРУБОЛОВКА

Э

Изобретение относится к ловильно.му. инструменту, а именно к наружным освобождающимся труболовкам.

Известна наружная труболовка, со.держащая корпус, размещенные внутри него захватные плашки и фасонную втулку, при этом на торцовой поверхности фасонной втулки выполнен фасонный выступ, а плашки .снабжены взаимодействующими с ним штифтами (1).

Недостатком данной труболовки является необходимость вращения ее для приведения в действие механизма освобождения, что не всегда возможно без дополнительного оборудования; особенно на больших глубинах.

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является наружная ,освобождающаяся т руболовка, содержащая

?О корпус с переводником в верхней,части и направляющей воронкой в нижней, полый шток с поршнем, размещенным

2 в рабочем цилиндре, и подпружинен ные плашки (21.

Недостатком этой труболовки является сложность конструкции и малая надежность в работе иэ-за наличия слабого звена-пластинчатых пружин, при выходе которых иэ строя механизм освобождения труболовки становится неработоспособным.

Целью изобретения является упрощение конструкции и повышение надежности работы труболовки.

Эта цель достигается тем, что flop шень труболовки выполнен в виде сплошного диска, а плашки жестко соеди-. нены с рабочим цилиндром, надпоршневая и подпоршневая камеры которого посредством радиальных каналов соединены соответственно с полостью штока и корпуса.

На фиг..1 схематически изображена предлагаемая труболовка в рабочем положении, общий вид; на фиг. 2

3 92796 то же, в момент освобождения труболовки от прихваченной колонны.

Наружная освобождающаяся труболовка содержит корпус 1, который соединяется с трубами переводником 2.

В конусной части корпуса 1 размещены три плашки 3, соединенные с рабо чим цилиндром 4 механизма освобождения труболовки от аварийных труб.

Плашки 3 имеют коническую форму тыль- 1О ной части,-благодаря чему они могут перемещаться по конусной поверхности корпуса, а с внутренней стороны — гребенчатую поверхность, которая обеспечивает врезание ее в тело ос- >s тавшейся в скважине трубы.

В цилиндре 4, выполненном с конт-. рольным отверстем а для прохода закачиваемой жидкости, размещен поршень

5, соединенный с полым штоком 6, про- о ходящим через крь шку 7 цилиндра 4.

Шток 6 соединен с переводником 2 пос редством втулки 8 и выполнен в нижней части с радиальным отверстием 43

Между переводником 2 и крышкой разме- р щена пружина 9.

Труболовка работает следующим образом.

На колонне труб ее спускают в скважину и накрывают аварийную колонну. При подъеме труболовки плашки

3 под действием пружины 9 опускаются и захватывают аварийную трубу.

В случае невозможности извлечения аварийной колонны труболовку освобождают от прихваченной трубы. С этой целью колонну труб с труболовкой разгружают. При этом аварийная колонна поднимает плашки 3 с цилиндром 4. Через колонну труб в труболовку подается промывочная жидкость,. которая, проходя через, шток 6 и отверстия 8, входит в цилиндр 4, I

0 4 перемещает его вверх относительно неподвижного поршня 5. Жидкость поднимает, цилиндр 4 вверх до конт— рольного отверстия а, после чего она выходит из цилиндра 4 и попадает в корпус труболовки. Перемещаясь вверх, цилиндр 4 увлекает с собой захватные плашки 3, которые освобождают захваченную колонну. После этого труболовку свободно поднимают на поверхность.

Положительный эффект от применения предложенного устройства заключается в упрощении конструкции труболовки, а следовательно, в снижении ее стоимости, а также в повышении надежности ее работы..

Формула изобретения

Наружная освобождающаяся труболовка, содержащая корпус с переводником в верхней части и направляющей воронкой в нижней, полый шток с поршнем, размещенным в рабочем цилинд. ре, и подпружиненные плашки, о т— л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и повышения надежности ее работы, поршень выполнен в виде сплошного диска, а плашки жестко соединены с рабочим цилиндром, надпоршневая и подпоршневая камеры которого посредством радиальных каналов соединены соответст-. венно с полостью штока и корпуса.

Источники информации, принятые во внимание при. экспертизе

1. Авторское свидетельство СССР

tl 305253, кл. E 21 В 31/00, 1969.

2. Авторское свидетельство СССР и 187698, кл. E 21 B 31/02, 1965 (прототип).
