Реферат

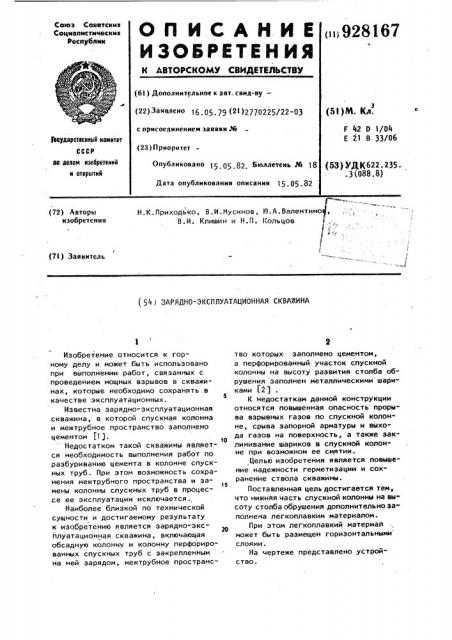

Союз Советски и

Социалистические

Рве ублии

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((((928167 (6! ) Дополнительное к авт. свид-ву— (22) Заявено 16 А5.уЭ (21)2770225/22-03 с присоединением заявки Ля (23) Приоритет (51)М. Кл.

F 42 0 1/04

Е 21 В 33/06

Геоудвротееииый комитет ао делам изобретений и открытий

Опубликовано 15 05 82 Бюллетень М 18

Дата опубликования описания 15.05.82 (53) УДК622. 235.. 3 (088.8) (72) Авторы изобретения

Н.К.Приходько, В.И.Нусинов, 8.А.Валентинов, В.И. Клишин и Н.П. Кольцов

1; ( (71) Заявитель (54 ) ЗАРЯДНО-ЭКСПЛУАТАЦИОННАЯ СКВАЖИНА

Изобретение относится к горному делу и может быть использовано при выполнении работ, связанных с. проведением мощных взрывов в скважинах, которые необходимо сохранять.в качестве эксплуатационных.

Известна зарядно-эксплуатационная скважина, в которой спускная колонна и межтрубное пространство заполнено цементом (lj. Недостатком такой скважины является необходимость выполнения работ по разбуриванию цемента в колонне спускных труб. При этом возможность сохранения межтрубного пространства и за1S мены колонны слускных труб в процессе ее эксплуатации исключается.

Наиболее близкой по технической сущности и достигаемому результату к изобретению является зарядно- экс20 йлуатационная скважина, включающая обсадную колонну и колонну перфорированных спускных труб с закрепленным на ней зарядом, межтрубное пространство которых заполнено цементом, а перфорированный участок спускной колонны на высоту развития столба обрушения заполнен металлическими шариками (2)

К недостаткам данной конструкции относятся повышенная опасность прорыва взрывных газов по спускной колонне, срыва запорной арматуры и выхода газов на поверхность, а также заклинивание шариков в спускной колонне при возможном ее смятии.

Целью изобретения является повыше" ние надежности герметизации и сохранение ствола скважины.

Поставленная цель достигается тем, что нижняя ча ст ь спуск ной колонны на вы" соту столба обрушения дополнительно заполнена легкоплавким материалом.

При этом легкоплавкий материал может быть размещен горизонтальными слоями.

На чертеже представлено устройство.

3 92816

В скважине, обсаженной колонной труб 1, на спускной колонне 2 закреплен заряд 3, например, ядерный.

Нижняя часть спускной колонны заполнена металлическими шариками 4 и

5 легкоплавким материалом 5. K легкоплавким относятся материалы, имеющие температуру плавления не выше

232ОС 1Т пл. олова), например битум.

На спускной колонне в интервале раз- 10 мещения забивочного легкоплавкого материала установлен ленточный нагреватель 6 и токоподводящий кабель 7.

Устье скважины оборудовано герметизирующей арматурой 8.

Интервал заполнения забоечным материалом выбирается, исходя из следующих соображений.

Нижняя граница интервала заполнения спускной колонны находится на рас"20 стоянии радиуса образующейся при взрыве полости. Заполнение спускной колонны ниже этого расстояния не имеет смысла,так как B интервале радиуса полости при взрыве под действием высо" 25 ких температур происходит испарение как материала забойки, так и спускных труб. Высота заполнения забоечных материалов спускной колонны определяется, исходя из условия обеспече- з0 чения противодействия материаВа забойки максимальному гидростатическому давлению взрывных грузов в начальный момент взрыва. С целью повышения эффективности и надежности работы забивочного комплекса спускную колонну можно заполнять легкоплавким материалом слоями, оставляя промежутки (один-два ), заполненные только металлическими шариками. 40

Зарядно-эксплуатационная скважина работает следующим образом.

Сразу после взрыва горячие взрыв ные газы устремляются вверх по столбу обрушения и межтрубн му пространству и разогревают забоечный материал 5 в спускной колонне 2. Перешедший в жидкое (или газообразное) состояние забоечный материал 9 выдавливается в столб обрушения (полость) гидростатическим давлением столба жидкости

9, находящегося в колонне выше забойки. Причем шары 4 из спускной колонны

7 4 свободно выпадают в полость взрыва.

Если же имеет место обжатие колонны и шары заклинивают в ней, то они удаляются прокачкой реагента, растворяющего материал шаров, например соляной кислотой в случае магниевых шаров.

Если температура (тепловая энергия) взрывных газов оказывается недостаточной для плавления материала забойки, то в интервале забойки на колонне спускных труб размещают ленточный электронагреватель,, соединенный с токоподводящим кабелем, и разорев производится с поверхности пропусканием тока в заданное время.

Использование изобретения позволяет повысить надежность герметизации зарядной скважины и безопасность проведения работ, сохранить ствол зарядной скважины, предотвратить разрыв колонны спускных труб и быстрее перевести скважину в эксплуатационный режим. формула изобретения

1.3арядно-эксплуатационная скважина, включающая обсадную колонну и колонну перфорированных спускных труб с . закрепленным на ней зарядом, межтрубное пространство которых заполнено цементом, а перфорированный участок спускной колонны на высоту развития столба обрушения заполнен металлическими шариками, о т л и ч аю щ а я с я тем, что, с целью повышения надежности герметизации и сохранения ствола скважины, нижняя часть спускной колонны на высоту столба обрушения дополнительно заполнена легкоплавким материалом.

2. Скважина по п.l, о т л и ч аю щ а я с я тем, что легкоплавкий материал размещен горизонтальными слоями.

Источники информации, принятые ео внимание при экспертизе

1. Oil and Gas lonrnal 1968, т.66, M 3,,с.48.

2. Патент СИА 1 3627041,кл.166-63, опублик. 1972 (прототип) .
