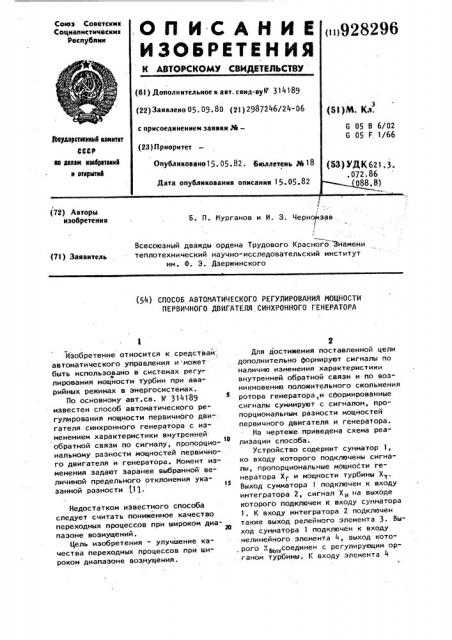

Способ автоматического регулирования мощности первичного двигателя синхронного генератора

Способ автоматического регулирования мощности первичного двигателя синхронного генератора

Иллюстрации

Показать все

Реферат



6/02

1/бб

1.3.

8) (72) Авторы изобретення

Б. П. Курганов и И. 3. Черномзав

Всесоюзный дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского (7I) Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ИОЩНОСТИ

ПЕРВИЧНОГО ДВИГАТЕЛЯ СИНХРОННОГО ГЕНЕРАТОРА

Изобретение относится к средствам, автоматического управления и"может быть использовано в системах pery= лирования мощности турбин при аварийных режимах в энергосистемах.

По основному авт.св. h 314189 известен способ автоматического регулирования мощности первичного дви-.: гателя синхронного генератора с изменением характеристики внутренней

„10 обратной связи по сигналу, пропорциональному разности мощностей первичного двигателя и генератора. Иомент изменения задают заранее выбранной величиной предельного отклонения указанной разности (1J.

Недостатком известного способа следует считать пониженное качество переходных процессов при широком диапазоне возмущений.

Цель изобретения - улучшение ка" чества переходных процессов при широком диапазоне возмущения.

Для достижения поставленной цели дополнительно Формируют сигналы по наличию изменения характеристики внутренней обратной связи и по возникновению положительного скольжения ротора генератора,и сформированные сигналы суммируют с сигналок, пропорциональным разности мощностей первичного двигателя и генератора.

На чертеже приведена схема реализации способа.

Устройство содержит сумматор 1, ко входу которого подключены сигналы, пропорциональные мощности генератора Хг и моцности турбины Х..

Выход сумматора 1 подключен к входу интегратора 2, сигнал Хи на выходе которого подключен к входу сумматора

1. К входу интегратора 2 подключен также выход релейного элемента 3. Выход сумматора 1 подключен к входу нелинейного элемента 4, выход кото. рого Х соединен с регулирующим ор"Ьых ганом турбины. K входу элемента 4

928296

Формула изобретения

3 подсоединен также блокирующий сигнал Х . Вход релейного элемента 3 соединен с выходом Формирователя 5, на вход которого подведены сигналы

Хг, Х и и Х ь х, а также выход релейного элемента 3 (сигнал ХР 1 через нормально открытый контакт 6 элеI мента 3 и сигнал Хс о возникновении положительного скольжения ротора-ге" нератора через нормально открытый контакт 7.

Устройство работает следующим образом.

При возмущении сигналом Хг на выходе сумматора 1 и нелинейного элемента 4 появляется сигнал Х >... воздействующий на регулирующий орган турбины (не показан на чертеже) и изменяющий ее мощность. При этом сигнал с выхода сумматора 1 поступает также на интегратор 2, выходной сигнал Х которого поступает на вход сумматора l и компенсирует небеланс на его входе. В течение переходного процесса постоянная времени интегратора 2 может меняться. Это изменение осуществляется релейным элементом 3. Кроме сигнала, пропорционального (Хг- Хт) «, образуемого сигналами Xq, Х г и Хы„к формирователю 5 подведен сигнал Х> при срабатывании релейного элемента 3 замыкающего контакт 6. При этом зона отпускания релейного элемента 3 снижается на заданную величину.

Таким образом, с помощью формирователя 5 имеется возможность отдельно задавать моменты срабатывания и отпускания элемента 3, изменяющего характеристику внутренней обратной связи. ф

С целью изменения характеристики внутренней обратной связи при положительном скольжении ротора генератора замыкается контакт 7 и через формирователь 5 вводится сигнал Х, который исчезает в случае восстановления нормального скольжения путем размыкания контакта 7.

Использование изобретения позволя1О Ьт повысить устойчивость энергосистем рри малых возмущениях, эффективно демпфировать колебания мощности генераторов, а также повысить избирательность к различным видам возмуts щений, минимизируя воздействие на объект . При этом повышается ресурс работы энергоблоков и снижается не— доотпуск электроэнергии в переходных процессах.

Способ автоматического регулирования мощности первичного двигателя син2з хронного генератора по авт.св.314189, о т л и ч а ю щ и Й с я тем, что, с целью улучшения качества переходных процессов при широком диапазоне возмущений, дополнительно формируют

Зв сигналы по наличию изменения характеристики внутренней обратной связи и по возникновению положительного скольжения ротора генератора, и сформированные .сигналы суммируют с сигналом, пропорциональным разности мощностей первичного двигателя и генератора.

Источники информации, принятые во внимание при экспертизе щв l. Авторское свидетельство СССР N 314189, кл.. 6 05 В 6/02, 1970.
