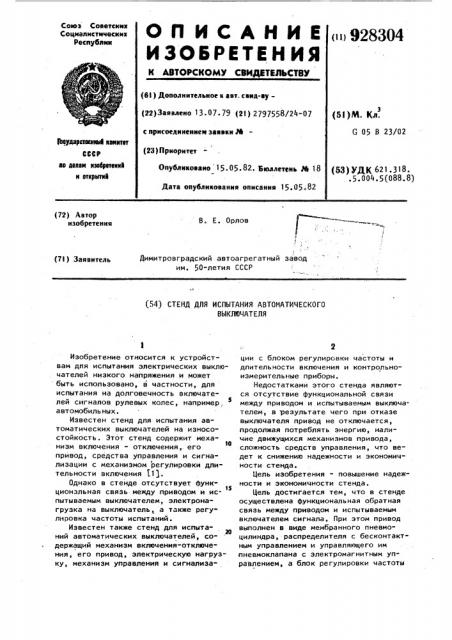

Изобретение относится к устройствам для испытания электрических выключателей низкого напряжения и может быть использовано, в частности, для испытания на долговечность включателей сигналов рулевых колес, например, автомобильных.

Известен стенд для испытания автоматических выключателей на износостойкость. Этот стенд содержит механизм включения " отключения, его

1Е привод, средства управления и сигнализации с механизмом регулировки длительности включения 11).

Однако в стенде отсутствует, функ"

l5 циональная связь между приводом и испытываемым выключателем, электронагрузка на выключатель, а также регу" лнровка частоты испытаний.

Известен также стенд для испытаний автоматических выключателей, содержаш(ий механизм включения-отключения, его привод, электрическую нагрузку, механизм управления и сигнализации с блоком регулировки частоты и длительности включения и контрольноизмерительные приборы.

Недостатками этого стенда являются отсутствие функциональной связи между приводом и испытываемым выключателем-, в результате чего при отказе выключателя привод не отключается, продолжая потреблять энергию, наличие движущихся механизмов привода, сложность средств управления, что ведет к снижению надежности и экономичности стенда.

Цель изобретения - повышение надежности и экономичности стенда.

Цель достигается тем, что в стенде осуществлена функциональная обратная связь между приводом и испытываемым включателем сигнала. При этом привод выполнен s виде мембранного пневмо" цилиндра, распределителя с бесконтактным управлением и управляющего им пневмоклапана с электромагнитным управлением, а блок регулировки частоты

92830 и длительности включения выполнен в виде двух дросселей с обратными клапанами и резервуара для сжатого воздуха и включен между указанным распределителем с бесконтактным управ5 пением и мембранным пневмоцилиндром.

Злектромагнит пневмоклапана соединен с клеммами для подключения испытываемого выключателя, а пневмоклапан — с указанным распределителем с бесконтактным управлением.

На чертеже изображена общая схема стенда, содержащая пневматическую и электрическую части.

Пневматическая часть состоит из системы трубопроводов, на которых смонтированы крановый распределитель

1 для ручного включения подачи сжатого воздуха, пылевлагоотделитель 2, регулятор давления 3 с манометром 4, распределитель 5 с бесконтактным управлением, управляющий им пневмоклапан 6 с электромагнитным управлением, система регулировки частоты и длительности включения, состоящая из дросселя 7 с обратным клапаном, дросселя 8 с обратным клапаном и регулируемой емкости 9 для сжатого воздуха, выполняющей роль воздушного аккумулятора. Стенд имеет мембранный пневмоцилиндр 10, служащий для включения — отключения испытываемого включателя сигнала 11, и мембранный пневмоцилиндр 12 привода счетчика циклов 13.

Электрическая часть схемы содержит

3% однофазный трансформатор 14 для понижения напряжения, полупроводниковый выпрямитель 15, фильтр для уменьшения пульсаций выпрямленного тока, 40 состоящии из электролитических,кон"" денсаторов 16 и 17 и резистора 18.

Схема содержит также испытываемый включатель сигнала 11, электронагрузку включателя, состоящую в общем случае из резистора 19 и индуктивного элемента 20, и электромагнит 21 управления пневмоклапаном 6. В стенде смонтированы сигнальные лампы 22 и 23, контроль за величинами тока и напряжения осуществляется амперметром 24 и вольтметром 25. Тумблер 26 служит для включения стенда, предохранитель

27 выполняет электрозащиту стенда.

Стенд работает следующим образом.

Рулевое колесо с испытываемым вклю->> чателем сигнала закрепляется на специальном кронштейне (не показан) так, чтобы центр включателя сигнала прихо"

4 ф дился под штоком мембранного пневмоцилиндра 10. Затем испытываемый включатель сигнала 11 подключают к электросхеме. После открытия кранового распределителя 1 сжатый воздух проходит через пылевлагоотделитель 2, регулятор давления 3 и поступает к распределителю 5 с .бесконтактным управлением. При отсутствии напряжения на обмотке электромагнита 21, управляющего пневмоклапаном 6, распределитель

5 открыт и сжатый воздух проходит через обратный клапан дросселя 7, дроссель S, наполняет емкость 9 для сжатого воздуха и далее поступает в мембранный пневмоцилиндр 10. Шток мембранного пневмоцилиндра 10 перемещается и замыкает контакт включателя сигнала 11. Одновременно сжатый воздух, поступая в мембранный пневмоцилиндр

12 и .перемещая его шток, приводит в действие счетчик циклов 13. При подаче тумблером 26 электропитания на стенд включается сигнальная лампа 22 и далее через замкнутый контакт включателя сигнала 11 сигнальная лампа

Г

23, На обмотку электромагнита 21 также подается напряжение, пневмоклапан 6 срабатывает и переключает распределитель 5 в позицию сброса сжатого воздуха из полостей мембранных пневмоцилиндров 10 и 12. Сжатый воздух изопневмоцилиндра 10 выходит через емкость 9, обратный клапан дросселя

8, дроссель 7 и канал распределителя

5 в атмосферу. Также сбрасывается давление, из полости пневмоцилиндра

12.Контакт включателя сигнала l1 размыкается. Цикл повторяется.

При нормальной ритмичной работе ис.пытываемого включателя сигнала сигналь" ная лампа 23 вспыхивает в такт его работе, при отказе - гаснег или горит не мигая (в зависимости от рода отказа) .

Система регулировки частоты и длительности включения работает следующим образом.

Сжатый воздух через обратный клапан дросселя 7 и дроссель 8 поступает в емкость 9. При достижении достаточного давления в емкости 9 происходит перемещение штока мембранного пневмоцилиндра 10 и замыкание им контакта включателя сигнала 11. Скорость" заполнения воздухом емкости 9 и полости пневмоцилиндра 10, а, следовательно, и частота включений регулируется .дросселем 8 и изменением объема

92830 формула изобретения

5 самой емкости 9. При переключении распределителя 5 в позицию сброса (показана на схеме) сжатый воздух, из мембранного пневмоцилиндра 10 через емкость 9, обратный клапан дросселя 8, дроссель 7 и канал распределителя 5 выходит в атмосферу, шток пневмоцилиндра 10 возвращается в исходное положение, контакт размыкается. Причем скорость опорожнения по- 1о лостей пневмоцилиндра 10 и емкости

9, а, следовательно, и длительность ,включения зависит от настройки дросселя 7 и объема емкости 9. Усилие замыкания включателя изменяется регу-!5 лятором давления 3. При отказе включателя сигнала, заключающемся в отсутствии контакта включателя сигнала

l1. (отказ первого рода), цепь обмотки электромагнита 21 разомкнута,пнев-20 моклапан 6 не срабатывает и не переключает распределитель 5. Сигнальная лампа 23 не горит. При отказе включа-: теля сигнала, заключающемся в отсутствии размыкания однажды замкнутого 2$ контакта включателя сигнала (отказ второго рода), сжатый воздух из полостей мембранных пневмоцилиндров

10 и 12 выходит в атмосферу. Сигнальная лампа 23 горит, не мигая. Для зо испытания рулевых колес различных конструкций и габаритов в стенде предусмотрена воэможность регулирования величины электронагрузки, усилия замыкания, расположения образцов.

Использование стенда позволяет контролировать и оперативно влиять на уровень качества выпускаемых и вновь разрабатываемых модификаций рулевых колес, в частности на надежность узла включателя сигнала..

Применение в стенде пневмопривода с обратной связью по срабатыванию испытываемого включателя сигнала по сравнению с известными аналогичными стендами создает простоту, надежность и удобство эксплуатации в производственных условиях и позволяет снизить потребление электроэнергии.

1. Стенд для испытания автоматического выключателя, содержащий механизм включения-отключения, его привод, электрическую нагрузку, механизм управления и сигнализации с блоком регулировки частоты и длительности включения я контрольно-измерительные приборы, отличающийся тем, что, с целью повышения надежности и экономичности, привод выполнен в виде мембранного пневмоцилиндра, распределителя с бесконтактным управлением и управляющего им пневмо" клапана с электромагнитным управлением, а блок регулировки частоты. и длительности включения выполнен в виде двух дросселей с обратными клапанами и резервуара для сжатого воздуха и включен между указанным распределителем с бесконтактным управлением и мембранным пневмоцилиндром.

2. Стенд по и.1, о т л и ч а юшийся тем, что. электромагнит пневмоклапана соединен с клеммами для подключения испытываемого выключателя, а пневмоклапан - с указанным распределителем с бесконтактным управлением.
