Регулятор уровня воды нижнего бьефа
Патент 928308
Авторы
Классы МПК
Регулятор уровня воды нижнего бьефа
Иллюстрации
Реферат

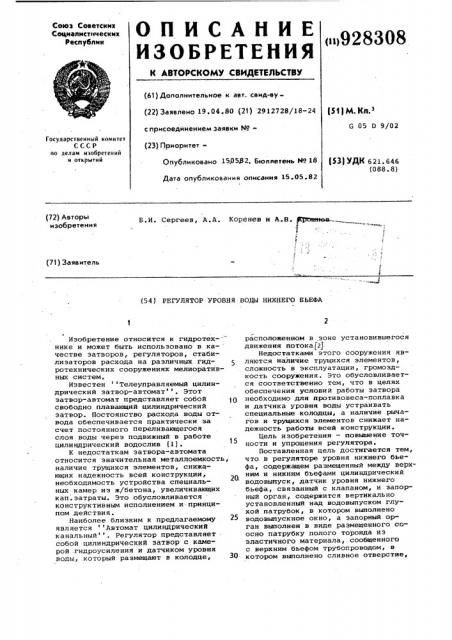

Союз Советскик
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
<»>928308 (61) Дополнительное к авт. свид-ву(22) Заявлено 19.04.80 (23) 2912728/18-24 с присоединением заявки ¹(23) ПриоритетОпубликовано .150532. Бюллетень № 18
Дата опубликования описания 15 05.82
Р1 М К з
G 05 D 9/02
Государственный комитет
СССР по делам изобретений и открытий (53) УДК 621.646 (088. 8) (72) Авторы изобретения
Б.И. Сергеев, A.À. Коренев и A.В. V .;
М
i ю Э !
7 (71) Заявитель (54) РЕГУЛЯТОР УРОВНЯ ВОДЫ НИЖНЕГО БЬЕФА
Изобретение относится к гидротех-" нике и может быть использовано в качестве затворов, регуляторов, стабилизаторов расхода на различных гидротехнических сооружениях мелиоративных систем.
Известен Телеуправляемый цилиндрический затвор-автомат . Этот затвор-автомат представляет собой 0 свободно плавающий цилиндрический затвор. Постоянство расхода воды отвода обеспечивается практически за счет постоянного переливающегося слоя воды через подвижный в работе цилиндрический водослив (1).
К недостаткам затвора-автомата относится значительная металлоемкость, наличие трущихся элементов, снижающих надежность всей конструкции, необходимость устройства специальных камер из ж/бетона, увеличивающих кап.затраты. Это обусловливается конструктивным исполнением и принципом действия.
Наиболее. близким к предлагаемому является Автомат цилиндрический канальный . Регулятор представляет собой цилиндрический затвор с камерой .гидроусиления и датчиком уровня воды, который размещают в колодце, 30 расположенном в зоне установившегося движения потока(2).
Недостатками этого сооружения являются наличие трущихся элементов, сложность в эксплуатации, громоздкость сооружения. Это обусловливается соответственно тем, что в целях обеспечения условий работы затвора необходимо для противовеса-поплавка и датчика уровня воды устраивать специальные колодцы, а наличие рычагов и трущихся элементов снижает надежность работы всей конструкции.
Цель изобретения — повышение точности и упрощения регулятора.
Поставленная цель достигается тем, что в регуляторе уровня нижнего бьефа, содержащем размещенный между верхним и нижним бъефами цилиндрический водовыпуск, датчик уровня нижнего бьефа, связанный с клапаном, и запорный орган, содержится вертикально установленный над водовыпуском глухой патрубок, в котором выполнено водовыпускное окно, а запорный орган выполнен в виде размещенного соосно патрубку полого тороида из эластичного материала, сообщенного с верхним бьефом трубопроводом, в котором выполнено сливное отверстие, 928308
Формула изобретения
Фиг.2
Н дпи си ое
ВНИИПИ Заказ 3237 59 Тираж 908 филиал ППП Патент, г.ужгород, ул.Проектная, 4 на котором установлен клапан датчика уровня нижнего бьефа.
На фиг. 1 изображен регулятор уровня воды нижнего бьефа в закрытом положении; на фиг. 2 — то же,в рабочем. 5
Конструкция включает в себя цилиндрический водовыпуск 1 с водовыпуск ным окном 2 и глухим патрубком, перекрываемым полым тороидом 3, выполненным из эластичного материала и связанным с верхним бьефом посредством трубопровода 4. Для управления работой водовыпуска предусмотрен датчик уровня, включающий поплавок 5 и клапан б, перекрывающий сливное 15 отверстие 7, выполненное в трубопроводе.
Регулятор уровня воды нижнего бьефа работает следующим образом.
При достижении уровня воды в ниж- g0 нем бьефе заданной отметки поплавок
5 приводит в действие клапан б, который перекрывает сливное отверстие 7 на трубопроводе 4, соединяющим по.— лость полого тороида 3. В результате происходит наполнение полости тороида 3 водой, что приводит его к перекатыванию вниз по патрубку водовыпуска 1 до момента перекрытия водовыпускного окна 2. Процесс перемещения тороида 3 по поверхности направляющей без трения скольжения обусловливается соответственно тем, что достигается достаточная плотность обжатия внутренней поверхностью тороида 3 поверхности патрубка водовыпуска 1-, вследствие действия гидростатического давления воды внутри емкости тороида 3. B случае понижения уровня отметки против заданной, наоборот происходит открытие сливного 40 отверстия 7 на подающем трубопроводе
4. Вследствие этого, емкость тороида
3 опорожняется и в результате под действием гидростатического давления со стороны водовыпуска 1 на внутрейнюю поверхность тороида 3 происходит изменение его формы таким образом, что вначале происходит открытие выпускных окон по низу, а затем тороид
3 перекатывается вверх, открывая тем самым водовыпускные окна еще больше до тех пор, пока уровень воды в нижнем бьефе не достигнет заданного.
Применение данного технического решения позволяет существенно упростить конструкцию автоматического водовыпуска в условиях сокращения металлоемкости, добиться точности регулирования, компактности сооружения и надежности его работы.
Регулятор уровня воды нижнего бьефа, содержащий размещенный между верхним и нижним бьефами цилиндрический .водовыпуск, датчик уровня нижнего бьефа, связанный с клапаном, и запорный орган, отличающийся тем, что, с целью повышения точности и упрощения регулятора, он содержит вертикально установленный над водовыпуском глухой патрубок,в котором выполнено водовыпускное окно, а запорный орган выполнен в виде размещенного соосно патрубку полого тороида из эластичного материала, сообщенного с верхним бьефом трубопроводом, в ,котором выполнено сливное отверстие, на котором установлен клапан датчика уровня нижнего бьефа.
Источники инфорМаций, принятые во внимание при экспертизе
1. Бочкарев Я.В. Гйдравлика в орошении, 1978, с. 82.
2. Авторское свидетельство СССР
М 40333б, кл. Е 02 В 9/06, 1971 (прототип).
