Реферат

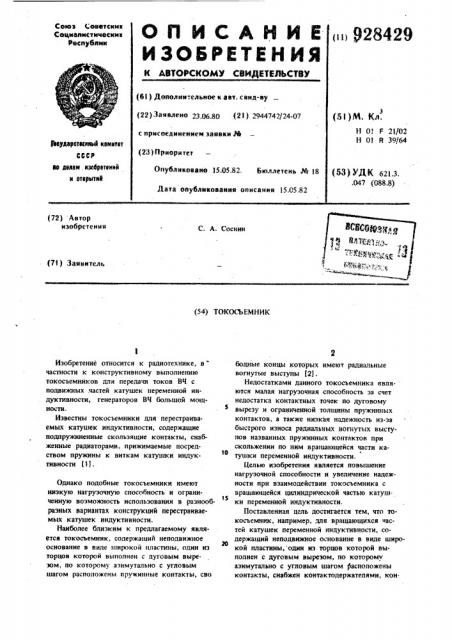

О тв И С А Н И Е 928429

ИЗОБРЕТЕНИЯ

Союз С;оввтсккк

Социалмстмческма

Республик (6l ) Дополнительное к авт. саид-ву (22) Заявлено 23,06.80 (21) 2944742/24-07 с присоединением заявки Рй (23) Приоритет (51) M. Кл.

Н 01 F 21/02

Н 01 R 39/б4 Ъвударетввнкьй «емнтат

СССР

an дедам кзебретеннй к втвриткй (5З) ДК б21.З. .047 (088.8) Опубликовано 15.05.82. Бюллетень М 18

Дата опубликования описания 15.05.82 (72) Автор изобретения

С. А. Соснин (71 ) Заявитель (54) ТОКСКЪЕМНИК

Изобретение относится к радиотехнике, в частности к конструктивному выполнению токосъемников для передачи токов ВЧ с подвижных частей катушек переменной индуктивности, генераторов ВЧ большой мощности.

Известны токосъемники для перестранваемых катушек индуктивности, содержащие подпружиненные скользящие контакты, снабженные радиаторами, прижимаемые посредством пружины к виткам катушки индуктив ности (11.

Однако подобные токосъемники имеют низкую нагрузочную способность и ограниченную воэможность использования в разнообразных вариантах конструкций перестраиваемых катушек индуктивности.

Наиболее близким к предлагаемому является токосъемник, содержащий неподвижное основание в виде широкой пластины, один из торцов которой выполнен с дуговым вырезом, по которому азимутально с угловым шагом расположены пружинные контакты, сво бодные концы которых имеют радиальные вогнутые выступы (21.

Недостатками данного токосъемника являются малая нагрузочная способность за счет недостатка контактных точек по дуговому вырезу и ограниченной толщины пружинных контактов, а также низкая надежность из-за быстрого износа радиальных вогнутых выступов названных пружинных контактов при скольжении по ним вращающейся части катушки переменной индуктивности.

Белью изобретения является повышение нагрузочной способности и увеличение надежности при взаимодействии токосъемника с вращающейся цилиндрической частью катуш1S ки переменной индуктивности.

Поставленная цель достигается тем, что токосъемник, например, дпя вращающихся частей катушек переменной индуктивности, содержащий неподвижное основание в виде широ20 кой пластины, один иэ торцов которой выполнен с дуговым вырезом, по которому азимутально с угловым шагом расположены контакты, снабжен конта ктодержателями, кон.

928429 4 ной индуктнвности, выполнена широкой для повышения долгове ности при активной работе с совершающим реверсивное вращение цилиндрическим экранным токосъемником, а многолепестковой выполнена для создания надежного узлового многоточечного контактного соединения, способствующего разгрузке по току ВЧ на единицу поверхности пружинного контакта, так как одно111 лепестковый широкий контакт не создаст по всей своей ширине надежного передатчика тока, 3 такты выполнены П-образной формы и много лепестковыми со стороны поверхности контакта контактирующей с поверхностью катушки, противоположной его поверхности и снабжены распориыми пружинами, установленными в пазах дугового выреза основания ,между контактодержателями, закрепленными на дуговом вырезе основания, имеющими продольные пазы, в которых расположены и поперечный паз, причем боковые лепестки контактов имеют выступы.

На фиг. 1 показан предлагаемый токосъемник; на фиг. 2 — токосьемник с контактируемой цилиндрической поверхностью переменной индуктивности; на фиг. 3— узел g на фит. 2.

Токосьемник содержит основание 1 с ду. говым вырезом 2 попарно азимутально расположенными пазами 3 для размещения распорных пружин 4, на котором крепятся контактодержатели S, снабженные продольными пазами, б для размещения в них пружинных контактов 7 и поперечным пазом 8 для установки их на основании 1 и крелящихся лри помощи винтов 9, Пружинные контакты 7 выполнены П-образной формы (фиг. 3) и многолелестковыми со стороны поверхности контакта, противоположной его поверхности, контактируемой с катушкой с радиально вогнутыми выступамн 10, контактирующими с основанием 1, с выступом 11 на боковых лепестках для ограничения хода контакта 7 и широкой плоской контактной поверхностью 12.

Устройство работает следующим образом.

Широкой плоской контактной поверхностью

12 пружинный контакт 7 взаимодействует с цилиндрической вращающейся поверхностью переменной индуктивиости (фиг. 2), совершая поступательное движение, равное величине его биения при вращении.

Поверхность пружинного контакта, контактируемая с поверхностью катушки переменФормула изобретения

Токосъемник, например, для вращающихся частей катушек переменной индуктивности, содержащий неподвижное основание в виде широкой пластины, один нз торцов которой выполнен с дуговым вырезом, по которому азнмутально с угловым шагом расположены контакты, отличающийся тем, что, с целью повышения нагруэочной способности и повышения надежности его работы, он снабжен контактодержателями, контакты

5 выполнены П-образной формы и многолепестковыми со стороны поверхности контакта, противоположной поверхности, контактирующей споверхностью катушки,,и снабжены распорными пружинами, установленными в пазах дугового выреза основания между контактодержателями, закрепленными на дуговом вырезе основания, имеющими продольные пазы, в которых расположены контакты и понеречный паэ, причем боковые лепестки контакЗ5 тов имеют выступы.

Источники информации, принятые во внимание при экспертизе

1. Патент Сй1А И 3271715, кл. 33б †1, 1966.

2. Токосъемник, используемый в радиоустройствах ПК — 250 по техническим условиям ЖЯ 1.200.118 ТУ, 1974.

928429

Составитель Ф. Чиркина

Техред Ж. Кастелевич

Редактор О. Персиянцева

Корректор !О. Макаренко

Подписное

Филиал !lllll "!!атент", г. Ужгород, ул. Проектная. 4

Заказ 3250/65 Тираж 758

ВНИИ!!И Государственного комитета СССР по делам иэобретений и открытий

1!3035, Москва, Ж-35, Раушская наб., д. 4/5
