Способ регулировки электромагнитной системы двухобмоточных поляризованных реле

Способ регулировки электромагнитной системы двухобмоточных поляризованных реле

Иллюстрации

Показать все

Реферат

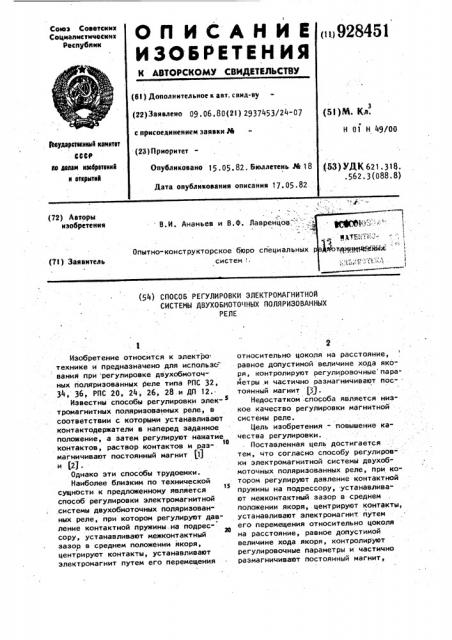

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 928451

Союз Советсиин

Социапистичесиик

Республик (6I) Дополнительное к авт. свиа-ву (22) аявлено 09. 06. 80(21) 2937453/24-07 с присоединением заявки J4

- (23) Приоритет (5!)М. Кл.

Н 01 Н 49/00

6Ьвудврственный KoMIIToT

СССР нв делая нэебретеннй н открытий (53) УДК 621. 318.

° 562. 3(088. &) Опубликовано 15. 05. 82. Бюллетень М 18

Дата опубликования описания 17. 05 .82 (72) Авторы изобретения

В.И. Ананьев и В.Ф. Лавренцов.

Опытно-конструкторское бюро специальных систем (7!) Заявитель (54) СПОСОБ РЕГУЛИРОВКИ ЭЛЕКТРОМАГНИТНОЙ

СИСТЕМЫ ДВУХОБИОТОЧНЫХ ПОЛЯРИЗОВАННЫХ

РЕЛЕ

Изобретение относится к электро технике и предназначено для использс вания при регулировке двухобмоточных полттризованных реле типа РПС 32, 34, 36, РПС 20, 24; 26, 28.и ДП 12.

Известны способы регулировки элек- тромагнитных поляризованных реле, в соответствии с которыми устанавливают контактодержатели в наперед заданное положение, а затем регулируют нажатие контактов, раствор контактов и разте магничивают постоянный магнит (1) и С21 .

Однако эти способы трудоемки.

Наиболее близким по технической сущности к предложенному является способ регулировки электромагнитной системы двухобмоточных поляризован" ных реле, при котором регулируют давление контактной пружины..на подрессору, устанавливают межконтактный зазор в среднем положении якоря, центрируют контакты, устанавливают электромагнит путем его перемещения

2 относительно цоколя на расстояние, равное допустимой величине хода яко-. ря, контролируют регулировочные параметры .и частично размагничивают пос-тоянный магнит P7 .

Недостатком способа является низкое качество регулировки магнитной системы реле.

Цель изобретения - повышение ка.чества регулировки.

Поставленная цель достигается тем, что согласно способу регулиров- . ки электромагнитной системы двухобмоточных поляризованных реле, при котором регулируют давление контактной пружины на подрессору, -устанавливают межконтактный зазор в среднеи положении якоря, центрируют контакты, устанавливают электромагнит. путем его перемещения относительно цоколя на расстояние, равное допустимой величине хода якоря, контролируют регулировочные параметры и частично размагничивают постоянный магнит, 92845 при установке электромагнита относительно цоколя осуществляют контроль параллельности якоря и полюсов электромагнита и производят регулировку их взаимного положения путем поворота 3 электромагнита относительно цоколя, причем контроль параллельности осу" ществляют путем измерения надежности контактирования под щуп, контактного нажатия, раствора контактов и раз- О ности напряжений срабатывания по двум обмоткам.

На чертеже изображено регулируе" мое электромагнитное реле, Реле содержит цоколь 1, на котором 13 закреплены неподвижные контакты 2 с контактодержателем 3, якорь 4, к которому жестко прикреплены подвижные контакты 5 с контактной пружиной 6, опирающейся на подрессору 7. Над яко- 2О рем расположен электромагнит 8 с полюсами 9.

Регулировка электромагнитной сис темы производится следующим образом.

В одном приспособлении устанавливают цоколь с контактной системой и якорем и производят регулировку давления контактной пружины 6 на подрессору 7, устанавливают межконтактный зазор д в среднем положении якоря 4

30 и центрируют контакты 2 и 5. Давление подрессоры контролируется граммометром часового типа, межконтактный зазор - щупом, смещение центров контактов - визуально.

Затем в другом приспособлении устанавливают электромагнит 8 и перемещают его относительно цоколя 1 на расстоянии, равное допустимой величине хода якоря 4. При установке электромагнита относительно цоколя осуществляют контроль параллельности якоря и полюсов электромагнита и производят регулировку их взаимного положения путем изменения величины ходя якоря Д и угла 43 поворота электромагнита относительно цоколя. Контроль параллельности якоря и полюсов электромагнита осуЪ ществляют путем измерения надежности контактирования под щуп, контактного нажатия, раствора контактов и разности напряжений срабатывания по двум обмоткам.

Если в течение времени порядка

15-20 с оптимальное положение не 3$ найдено, то цоколь .1 разворачивают на 1804 или заменяют на другой экземпляр и заново повторяют регулировку.

1 4

Оптимальное. взаимное положение электромагнита 8 и цоколя 1 фиксируют, например, сваркой. После фиксации проводят частичное размагничивание постоянного магнита для установки значений величин напряжения сраба гывания по каждой обмотке в пределах допуска. Величину напряжения срабатывания контролируют вольтметром.

Использование изобретения позволяет уменьшить процент брака при регулировке поляризованных реле и отка». заться от повторной регулировки реле после фиксации электромагнита и цоколя.

Формула изобретения

Способ регулировки электромагнитной системы двухобмоточных поляризо-. ванных реле, при котором регулируют давление контактной пружины на подрессору, устанавливают межконтактный зазор в среднем положении якоря, центрируют контакты, устанавливают электромагнит путем его перемещения относительно цоколя на расстояние, равное, допустимой величине ходя якоря, контролируют регулировочные параметры и частично размагничивают постоянный магнит, о т л и ч а ю— шийся тем, что, с целью повышения качества регулировки, при установке электромагнита относительно цоколя осуществляют контроль параллельности якоря и полюсов электромагнита. и производят регулировку их взаимного положения путем поворота электромагнита относительно цоколя, причем контроль параллельноСти осуществляют путем измерения надежности контактирования под щуп, контактного нажатия, раствора контактов и разности напряжений орабатывания по двум обмоткам.

Источники информации, принятые во внимание при экспертизе

Регулировка электромагнитной системы Бг3.259.007/008 ДП-12.

Технологический процесс.

2. Технологический процесс

РС4.590.012.

3. Технологический процесс изготовления реле РПС-32 "Цоколь

РС6.615.075, РС6,615,096, РС6.615.

113", "Система электромагнитная

РС3.259.275, РС3.259.321, РС3.259.

338", "Система электромагнитная (регулировка) РС3.259.275, РС3 259

321. РС3.259.339" (прототип).
