Электрический многоконтактный соединитель

Электрический многоконтактный соединитель

Иллюстрации

Показать все

Реферат

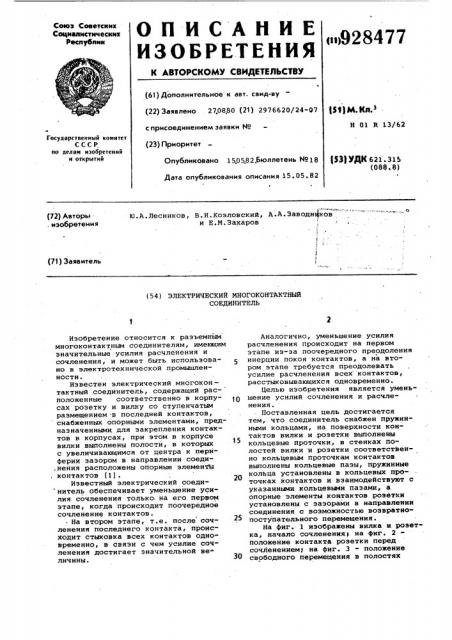

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1Ц928477 (61) Дополнительное к авт. свид-ву (22) Заявлено 270880 (21) 2976620/24-07

РЦМ.Кл.

Н 01 R 13/62 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

С С С P. по делам изобретений и открытий (53) УДК 621.315 (088. 8) Опубликовано 150582.Бюллетень ¹18

Дата опубликования описания 15.05 ° 82

lQ.A.Ëåñíèêîâ, В.И.Козловский, A.A.Çàâîäíöêîâ и Е.М.Захаров (72) Авторы . изобретения (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ МНОГОКОНТАКТНЫЙ

СОЕДИНИТЕЛЬ

20

30

Изобретение относится к разъемнйм многоконтактным соединителям, имеющим значительные усилия расчленения и сочленения, и может быть использовано в электротехнической промышленности

Известен электрический многокон— тактный соединитель, содержащий расположенные соответственно в корпусах розетку и вилку со ступенчатым размещением =в последней контактов, снабженных опорными элементами, предназначенными. для закрепления контактов в корпусах, при этом в корпусе вилки выполнены полости, в которых с увеличивающимся от центра к периферии зазором в направлении соеди,нения расположены опорные элементй контактов (11.

Известный электрический соеди нитель обеспечивает уменьшение усилия сочленения только на его первом этапе, когда происходит поочередное сочленение контактов. . На втором этапе, т.е. после сочленения последнего контакта, происходит стыковка всех контактов одновременно, в связи с чем усилие сочленения достигает значительной ве- личины.

Аналогично, уменьшение усилия расчленения происходит на первом этапе из-за поочередного преодоления инерции покоя контактов, а на втором этапе требуется преодолевать усилие расчленения всех контактов, расстыковывающихся одновременно.

Целью изобретения является уменьшение усилий сочленения и расчленения.

Поставленная цель достигается тем, что соединитель снабжен пружинными кольцами, на поверхности контактов вилки и розетки выполнены кольцевые проточки, в стенках полостей вилки и розетки соответственно кольцевым проточкам контактов выполнены кольцевые пазы, пружинные кольца установлены в кольцевых проточках контактов и взаимодействуют с указанными кольцевыми пазами, а опорные элементы контактов розетки установлены с зазорами в направлении соединения с возможностью возвратнопоступательного перемещения.

На фиг. 1 изображены вилка и розетка, начало сочленениями на фиг. 2положение контакта розетки перед сочленением; на фиг. 3 - положение свободного перемещения в полостях

928477 полностью состыкованной пары контактов.

Диэлектрический соединитель состоит из корпуса 1 вилки и корпуса

2 розетки. В корпусе вилки ступенчато размещены контакты 3 †. 7, а 5 в корпусе розетки — 8 - 12.

На поверхности контактов выполнены кольцевые проточки 13 и 14, а в стенках полости 15 вилки и полости 16 розетки соответственно кольцевым 10 проточкам контактов выполнены кольцевые проточки 17 и 18.

В кольцевых проточках контактов вилки и розетки установлены пружинные кольца 19 и 20. 15

Перед сочленением все контакты вилки находятся в крайнем правом положении, а контакты розетки -- s крайнем левом.

При сочленении контакт 3 переме- 7п щается в гнезде контакта 8, пои этом они удерживаются от перемещения относительно корпусов вилки и розетки пружинными кольцами 19 и 20, так как усилие разжатия пружинных колец превышает усилие стыковки пары контактов 2 и .8.

После полного вхождения контакта

3 в гнездо контакта 8 усилие, приложенное на сочлененные вилку и розет- gg ку, действует на пружинные кольца

19 и 20, которые разжимаются и выходят из кольцевых проточек 13 и

14, оставаясь при этом в кольцевых пазах 17 и 18 корпусов 1 и 2 вилки и розетки. Далее состыкованная пара контактов 3 и 8 свободно перемещается в полостях 15 вилки и 16 розетки.

Контакты 4 и 9 начинают стыковаться в момент, когда контакты 3 и

8 наполовину состыкованы) у контактов40

5 и 10. начинается стыковка после завершения стыковки контактов Зч 8, т.е. при их свободном перемещении.

Величина полостей и их положение относительно друг друга выбираются 45 такими, что в любой момент времени при сочленении работают два контакта.

При расчленении первыми начинает расстыковываться пара контактов 7 и 5{)

12, так как все другие контакты свободно перемещаются в полостях.

После выхода контакта 7 наполо— вину начинает расстыковываться пара контактов 6 и 11, так как их свободное перемещение прекращается.

Пара контактов 5 и 10 начинает расстыковываться, когда контакты 6 и ll расстыкуются наполовину, а контакты 7, 12 - полностью.

Пружинные кольца в моменты начала расстыковки каждой пары контактов входят в соответствующие кольцевые проточки контактов, чем достигается их подготовка к работе при последующем сочленении.

Использование электрического многоконтактного соединения описанной конструкции позволит значительно уменьшить усилие сочленения и расчленения, так как в любой момент сочленения (расчленения) достаточно прикладывать усилие для состыковки (расстыковки) только некоторой части контактов, а не всех (в зависимости от количества контактов).

Формула изобретения электрический многоконтактный соединитель, содержащий две ответные части, вилку и розетку, содержащие корпуса, в полости которых расположены контакты с опорными элементами, предназначенными для закрепления кон" тактов в корпусе, а опорные элементы контактов вилки установлены с зазорами в направлении соединения с возможностью возвратно:поступательного перемещения, о т л и ч .а ю— шийся тем, что, с целью уменьщения усилий при сочленении и расчленении, он снабжен пружинными кольцами, на поверхности контактов вилки и розетки выполнены кольцевые проточки, в стенках полостей вилки и розетки соответственно кольцевым проточкам контактов выполнены кольцевые пазы, пружинные кольца установлены в кольцевых проточках контактов и взаимодействуют с указанными кольцевыми пазами, а опорные элементы контактов розетки установлены с зазорами в направлении соединения с воэможностью возвратнопоступательного перемещения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 542274, кл. Н 01 R 13/62, 1977.

928477

Фиг.

Фиг.2
