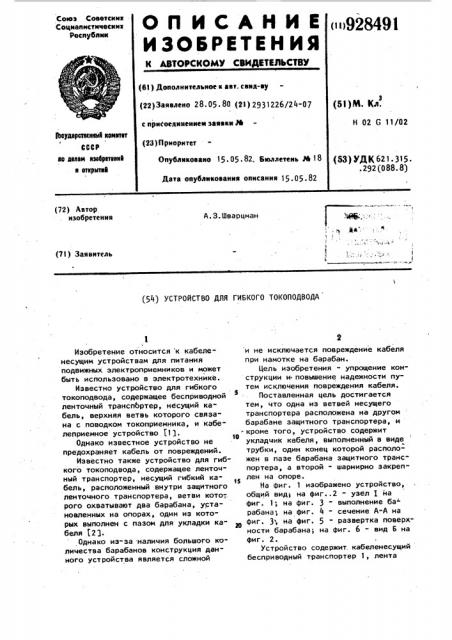

Реферат



(72) Автор изобретения

А.З.Шварцман (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГИБКОГО ТОКОПОДВОДА

Изобретение относится к кабеленесущим устройствам для питания подвижных электроприемников и может быть использовано в электротехнике.

Известно устройство для гибкого токоподвода, содержащее бесприводной ленточный транспортер, несущий кабель, верхняя ветвь которого связана с поводком токоприемника, и кабелеприемное устройство (1 1.

Однако известное устройство не предохраняет кабель от повреждений.

Известно также устройство для гиб-. кого токоподвода, содержащее ленточный транспортер, несущий гибкий кабель, расположенный внутри защитного ленточного транспортера, ветви кото-, рого охватывают два барабана, установленных на опорах, один из которых выполнен с пазом для укладки кабеля (21.

Однако из-за наличия большого количества барабанов конструкция данного устройства является сложной и не исключается повреждение кабеля при намотке на барабан.

Цель изобретения - упрощение конструкции и» повышение надежности путем исключения повреждения кабеля.

Поставленная цель достигается тем, что одна из ветвей несущего транспортера расположена на другом барабане защитного транспортера, и

- кроме того, устройство содержит l0 укладчик кабеля, выполненный в виде трубки, один конец которой расположен в лазе барабана защитного транспортера, а второй - шарнирно закреплен на опоре.

На фиг. 1 изображено устройство, общий вид на фиг..2 — узел 1 на фиг. 1; на фиг. 3 - выполнение ба рабана; на фиг. 4 - сечение А-А на фиг. 3; на фиг. 5 - развертка поверхности барабана; на фиг. 6 - вид Б на фиг. 2.

Устройство содержит. кабеленесущий бесприводный транспортер 1, лента

3 . 92 которого натянута на барабаны 2 и 3, гибкий кабель 4, расположенный на верхней ветке транспортера 1. Защитный транспортер 5 своими ветвями расположен вокруг транспортера 1 и защищает кабель 4 от повреждений и вредных воздействий. Лента транспортера 5 натянута на барабанах 3 и 6, причем на барабане 3 она расположена поверх ленты транспортера 1. Кабель

4 проходит с ленты транспортера l внутрь барабана 6 через паз 7, расположенный на всей поверхности барабана 6 и предназначенный для равномерной упорядоченной укладки кабеля 4 на вал барабана 6. Число поворотов радиального паза 7 на поверхности барабан 6 (Фиг.5) зависит от соотношения геометрических размеров поперечного сечения кабеля 4, барабана 6 и требуемого шага намотки кабеля

4 на вал барабана 6. Кабель 4 подается внутрь барабана 6 через укладчик, выполненный в виде трубки 8, закрепленной на вертикальной свободно вращающейся оси 9 в опоре 10 (показан условно). Трубка 8 через зазор паза 7 проходит внутрь барабана 6 и при вращении последнего поворачивается в нужную сторону вслед за пазом 7, для перемещения транспортера и 5 предназначен поводок 11, жестко соединенный с верхними ветвями обоих транспортеров и подвижным электроприемником 12. Гибкий кабель 4 проходит к токопотребителям подвижного электроприемника l2 внутри поводка

11. Ролик 13 предназначен для дистанцирования ленты транспортера 1, ролики 14 - для ее поддерживания. одной стороны вала барабана 6 имеется осевое отверстие для ввода кабеля 4 от источника питания.

Устройство работает следующим образом.

Электроприемник 12 поводком 11 перемещает верхние ветви транспортеров l и 5, которые вращают барабаны

2, 3 и 6. При вращении барабана 6

8491

4 гибкий кабель 4 сматывается или наматывается на вал барабана 6 и в зависимости от направления движения электроприемника 12. При вращении барабана 6 трубка 8 приводится в действие за счет взаимодействия с пазом 7, имеющего синусоидальную форму и перемещается в горизонтальной плоскости концом, расположенным

10 внутри nasa 7, что позволяет произвести равномеоную укладку или смотку кабеля 4 с вала барабанов 6.

Применение данного устройства позволяет упростить конструкцию и повысить надежность путем исключения повреждения кабеля.

Формула изобретения

za

Устройство для гибкого токоподвода, содержащее;.ленточный транспортер, несущий гибкий кабель, расположенный внутри защитного ленточного транспортера, ветви которого охватывают два барабана, установленных на опорах, один из которых выполнен с пазом для укладки кабеля, о тл и ч а ю шийся тем, что, с целью упрощения конструкции, одна из ветвеи несущего транспортера расположена на другом барабане защитного транспортера.

2. Устройство по п.t, о т л и ч а ю щ е е с я тем, что, с целью

35 повышения надежности путем исключения повреждения кабеля, оно содержит укладчик кабеля, выполненный в виде трубки, один конец которой расположен в пазу барабана защитного транс40 портера, а второй шарнирно закреплен на опоре. . Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

4 V508845, . Н 02.С 11Л0, 1973

2. Авторское свидетельство СССР

h"708451, кл. Н 02 С 11/02, 1978 (прототип).
