Реферат



Союз Советсиик

Социалистические

Ресиублпн

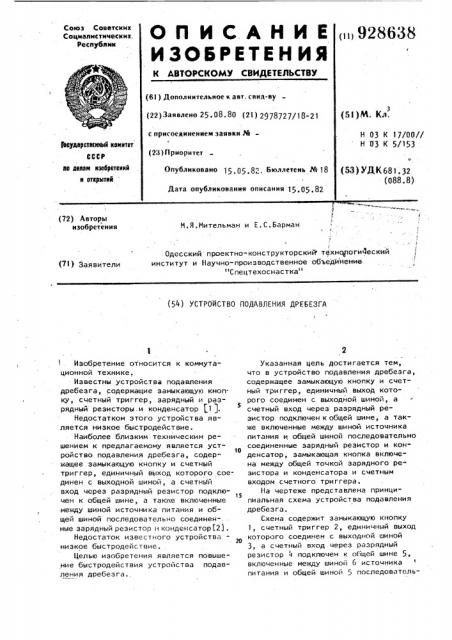

О П И С А Н И Е 928638

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25. 08. 80 (21) 2978727/18-21 (53)M. Кл.

Н 03 К 17/00//

03 K 5/153 с присоединением заявки №Риоуаорстееииый комитет

СССР ио делом изобретеиий и открытий (23) Приоритет

Опубликовано 15 05 82. Бюллетень № 18 о (53) УДК681. 32 (088.8) Дата опубликования описания 15 .05 .82 (72) Авторы изобретения

М,Я.Мительман и Е.С.Барман

С

Одесский проектно-конструкторский технароги4еский институт и Научно-производственное обьедйнение

"Спецтехоснастка" (71) Заявители (54) УСТРОЙСТВО ПОДАВЛЕНИЯ ДРЕБЕ гА

Изобретение относится к коммутационной технике.

Известны устройства подавления дребезга, содержащие замыкающую кнопку, счетный триггер, зарядный и разрядный резисторы.и конденсатор 11 ).

Недостатком этого устройства является низкое быстродействие.

Наиболее близким техническим решением к предлагаемому является уст о ройство подавления дребезга, содержащее замыкающую кнопку и счетный триггер, единичный выход которого соединен с выходной шиной, а счетнь1й вход через разрядный резистор подклюt5 чен к общей шине, а также включенные между шиной источника питания и общей шиной последовательно соединен-.ные зарядный резистор и конденсатор(2).

Недостаток известного устройства низкое быстродействие.

Целью изобретения является повышение быстродействия устройства подавления дребезга.

Указанная цель достигается тем, что в устройство подавления дребезга, содержащее замыкающую кнопку и счетный триггер, единичный выход которого соединен с выходной шиной, а счетный вход через разрядный резистор подключен к общей шине, а также включенные между шиной источника питания и общей шиной последовательно соединенные зарядный резистор и конденсатор, замыкающая кнопка включена между общей точкой зарядного ре" эистора и конденсатора и счетным входом счетного триггера.

На чертеже представлена принципиальная схема устройства подавления дребезга.

Схема содержит замыкающую кнопку

1, счетный триггер 2, единичный выход которого соединен с выходной шиной

3, а счетный вход через разрядный резистор ч подключен к общей шине 5, включенные между шиной 6 источника питания и общей шиной 5 последователь928638

Формула изобретения

Составитель В.Чачанидзе

Редактор Т.Веселова Техред A"„ Ач Корректорц.йароши

Заказ 3284/76 Тираж 9>4 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква,,Ж-3 ., Раушская наб., д.4/5

Филиал Ц1П "Патент", г„ужгород, ул.Проектная,4

3 но соединенные зарядный резистор 7 и конденсатор 8. Замыкающая кнопка 1 включена между общей точкой зарядного резистора 7 и конденсатора. 8 и счетным входом счетного триггера 2.

Устройство подавления дребезга" работает следующим образом, В исходном состоянии замыкающая кнопка 1. разомкнута. При этом конденсатор 8 через зарядный резистор 16

7 заряжается до величины напряжения источника питания. При замыкании замыкающей кнопки 1 на разрядном резисторе 4 выделяется импульс напряжения (рабочий импульс), величина амп<5 амплитуды которого равна величине напряжения источника питания., а дли

/ тельность зависит от величина емкости конденсатора 8 и величины раз" рядного резистора 4. При этом минимальная длительность этого импульса должна быть достаточной для срабатывания †÷åòíî триггера 2, а максимальная длительность должна быть не-более длительности первого им- у пульса дребезга. Величина зарядного резистора .7 определяется тем, что конденсатор 8 не.должен во время дребезга зарядиться до величины напряжения срабатывания счетного триггера 2, так как это приводит к повторному его срабатыванию.

Таким образом, включение в данном устройстве замыкающей кнопки между общей точкой зарядного резис"тора и конденсатора и счетным входом счетного триггера повышает быстроI действие устройства подавления дребезга по сравнению с известным.

Устройство подавления дребезга, содержащее замыкающую кнопку и счетный триггер, единичный выход которого соединен с выходной шиной, а счетный вход через разрядный резистор подключен к общей шине, а также включенные меиду шиной источника питания и общей шиной последовательно соединенные зарядный резистор и конденсатор, о т л и ч а ю, щ е е с я тем, что, с целью повышения быстродействия, замыкающая кнопка включена между общей точкой зарядного резистора и конденсатора и счетным входом счетного триггера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 663103, кл. Н 03 К 17/00, 01.06.76.

2. Авторское свидетельство СССР ,по заявке N 2198563/18-21, . Н 03 К 17/00, 11.12.7 (прототип).
