Ножницы для резки параллельных продольных элементов решетки

Ножницы для резки параллельных продольных элементов решетки

Иллюстрации

Показать все

Реферат

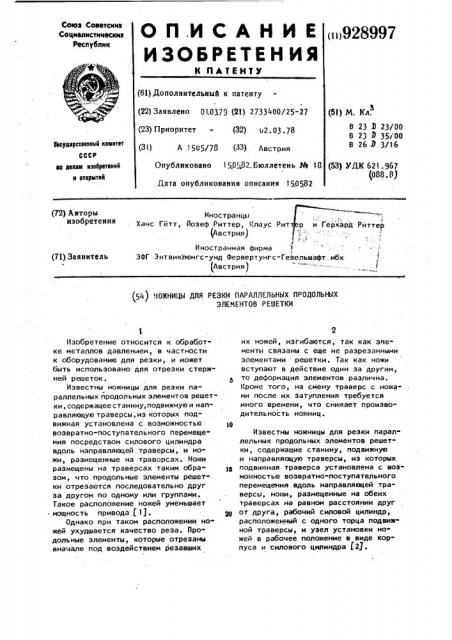

Союз Советских

Социалистических

Республик

ОП.ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 01.0379 (21) 2733400/25-27 (23) Приоритет - (32) и2. 03.78 (3l) А 1505/70 (33) Австрия

Опубликовано 150 82,Бюллетень 3А 18

Дата опубликования описания 150582 и 928997 (51) М. Кл.

В 23 D 23/00

8 23 Я) 35/00

8 26 Э 3/16

Гееудврстввнный квинтет

СССР ао делам иэввретений и открытий (53) УДК 621 967 (088.8) Иностранцы

Ханс Гетт, Йозеф Риттер, Клаус Рит р и Герха (Австрия)

Иностранная фирма

ЭФГ Энтвиклюнгс-унд Фервертунгс-Гевельшафт,,мбх (Австрия) (72) Авторы изобретения рД Риттер (71) Заявитель (ss) ножницы для яязки пяяялляльных пяодольных

ЭЛЕМЕНТОВ РЕЛЕТКИ

Изобретение относится к обработке металлов давлением, в частности к оборудованию для резки, и может быть использовано для отрезки стержней решеток.

Известны ножницы для резки параллельных продольных элементов решетки, содержащее станину, подвижную и направляющую траверсы,из которых подвижная установлена с возможностью возвратно-поступательного перемещения посредством силового цилиндра вдоль направляющей траверсы, и ножи, размещенные на травсрсах. Ножи размещены на траверсах таким образом, что продольные элементы решетки отрезаатся последовательно друг за другом по одному или группами.

Такое расположение ножей уменьшает

° мощность привода (1).

Однако при таком расположении ножей ухудшается качество реза. Продольные элементы, которые отрезаны вначале под воздействием резавших

2 их ножей, изгибаются, так как эпементы связаны с еще не разрезанными элементами решетки. Так как ножи вступают в действие один за другим, то деформация элементов различна.

Кроме того, на смену траверс с ножами после их затупления требуется много времени, что снижает производительность ножниц.

Известны ножницы для резки параллельных продольных элементов решетки, содержащие станину, подвижную и направляющую траверсы, из которых

15 подвижная траверса установлена с возможностью возвратно-поступательного перемещения вдоль направляющей траверсы, ножи, размещенные на обеих траверсах на равном расстоянии друг рр от друга, рабочий силовой цилиндр, расположенный с одного торца подвижной траверсы, и узел установки ножей в рабочее положение в виде корпуса и силового цилиндра 12 .

92899

Недостаток состоит в трудности

t смены ножей при их затуплении яли при изменении размеров разрезаемых решеток. При необходимости приходится по отдельности вынимать ножи и (или) заменять их новыми или переставлять на другие места вдоль траверс.

На этом затрачивается много времени, в результате чего снижается производительность ножниц. Смена блока >0 траверс с ножами потребует даже больше времени, чем смена только ножей.

Цель изобретения — облегчение смены траверс с ножами.

Цель достигается тем, что ножницы для резки параллельных продольных элементов решетки, преимущественно колосниковой решетки, содержащие станину, подвижную и направляющую траверсы, из которых подвижная траверса установлена с возможностью возвратнопоступательного перемещения вдоль на" правляющей траверсы, ножи, размещен" ные на обоих траверсах на равном расстоянии друг от друга, рабочий силовой цилиндр, расположенный с одного торца подвижной траверсы, и узел установки ножей в рабочее положение в виде корпуса и силового цилиндра, дополнительно снабжены направляющими, закрепленными на станине и расположенными параллельно траверсам с обеих сторон, упорами, размещенными соосно торцам направляющей траверсы, дополнительным рабочим силовым цилиндром, установленным диаметрально противоположно рабочему силовому цилиндру, а штоки обоих рабочих силовых цилиндров расположены соосно торцам подвижной траверсы с возмож- 4О ностью взаимодействия с ней, и дополнительным силовым цилиндром, связанным с узлом установки ножей в рабочее положение, корпус которого выполнен в виде двух разъемных рамок: охватывающих концы обеих траверс и соединенных с силовыми цилиндрами.

На фиг. 1 показаны ножницы, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 и 4 — траверсы

30 с ножами в двух проекциях.

Ножницы содержат станину 1, подвижную 2 и направляющую 3 траверсы, ножи 4 и 5, размещенные на траверсах на равном расстоянии друг от друга, рабочий силовой цилиндр 6 и дополнительный рабочий силовой цилиндр 7, установленные диаметрально противо7 ф положно друг другу с обеих торцов подвижной траверсы 2, упоры 8 и 9, размещенные соосно торцам направляющей траверсы 3, направляющие 10 и

11, расположенные параллельно траверсам 2 и 3 по обе их стороны, и узел 12 установки ножей в рабочее положение. Подвижная траверса 2 установлена с возможностью возвратнопоступательного перемещения вдоль направляющей траверсы 3 посредством взаимодействия со штоками 13 и 14 рабочих силовых цилиндров 6 и 7, установленными соосно торцам подвижной траверсы 2. Такое расположение штоков позволяет свободно перемещаться подвижной траверсе 2 в вертикальном направлении. Ножи 4 и 5 могут быть выполнены в виде гребенок с режущими кромками 15 и с впадинами 16. Гребенки жестко связаны с раверсами 2 и 3 фиг. 3 и 4) . Каждый рабочий силовой цилиндр 6 и 7 выполнен в виде корпуса 17, крышки

1S и поршня 19 со штоком и расположен на опорной плите 20, закрепленной на станине 1. Упоры 8 и 9 закреплены на крышках 13 и предохра" няют направляющую траверсу 3 от перемещения ее в продольном горизонтальном направлении, не препятствуя ее вертикальному перемещению. Направляющие 10 и 11 закреплены на стани" не 1.

Узел 12 установки ножей в рабочее положение выполнен в виде корпуса и силовых цилиндров 21 и 22. Корпус выполнен в виде двух разъемных рамок 23 и 24, охватывающих концы траверс 2 и 3. Разъемная рамка 23 соединена с силовым цилиндром 21, а разъемная рамка 24 — с дополнительным силовым цилиндром 22.

Ножницы работают следующим образом.

В исходном положении траверсы 2 и

3 находятся в ни><нем положении. Над траверсами 2 и 3 не касаясь их, помещают поступившую решетку таким образом, чтобы продольные ее элементы размещались над впадинами 16. Затем включают силовые цилиндры 21 и 22, траверсы 2 и 3 поднимаются и продольные элементы решетки размещаются во впадинах 16. Затем включают один из рабочих силовых цилиндров 6 или

7, например 6, и ыток 13 или 14, например 13, взаимодействуя с подвиж938997

Формула изобретения ной траверсой 2 перемещает ее вдоль направляющей траверсы 3. Движение подвижной траверсы 2 относительно направляющей траверсы 3 происходит до тех пор, пока все продольные S . элементы решетки будут разрезаны.

Затем включают рабочий силовой цилиндр, к которому двигалась подвижная траверса 2, например 7, и его шток 14, взаимодействуя с подвижной траверсой 2, перемец ает ее в обратном направлении, разрезая вновь поданные продольные элементы решетки. Режущие кромки I5 ножей нагружаются при резке попеременно. 15

Если на подвижной траверсе 2 количество ножей или зубьев гребенок на одно больше, чем на направляющей траверсе 3, то исключают холостой ход подвижной.траверсы, необходи- 20 мый для совмецения впадин 16 для закладки в них продольных элементов решетки.

Для смены ножей поднимают траверсы 2 и 3 посредством силовых 25 цилиндров 21 и 22, легко разъединяют рамки 23 и 24 и вынимают блок. траверс. Затем вставляют новый блок траверс, соединяют рамки 23 и 24 и ножницы готовы к работе. 30

Такое выполнение ножниц позволяет производить быструю смену ножей, в результате чего повышается их производительность.

Ножницы для резки параллельных продольных элементов решетки, преи6 мущественно колосниковой решетки, содержащие станину, подвижную и направляющую траверсы, из которых под вижная траверса установлена с возможностью возвратно-поступательного перемещения вдоль направляюцей траверсы, ножи, размещенные на обоих траверсах на равном расстоянии относительно друг друга, рабочий силовой цилиндр, расположенный с одно"

ro торца подвижной траверсы, и узел установки ножей в рабочее положение в виде корпуса и силового цилиндра, о т л и ч а ю щ и е с я тем, что, с целью облегчения смены траверс с ножами, они снабжены направляющими, закрепленными на станине и расположенными параллельно траверсам с обеих сторон, упорами, размещенными соосно торцам направляющей траверсы, дополнительным рабочим силовым цилиндром, установленным диаметрально противоположно рабочему силовому цилиндру, а штоки обоих рабочих силовых цилиндров расположены соосно торцам подвижной траверсы с возможностью взаимодействия с ней, и дополнительным силовым цилиндром, связанным с узлом установки ножей в рабочее положение, корпус которого выполнен в виде двух разъемных рамок, охватывающих концы обеих траверс и сАдиненных с силовыми цилиндрами.

Источники информации, принятые во внимание при экспертизе

l. Акцептованная заявка ФРГ

1" 2439185, кл. 0 23 3 23/00, 1976.

2. Авторское свидетельстьо СССР

666011, В 23 Ь 23/00, 1977 (прототип)

928997

16 ц() f6

rs ю ю(х) 35 !5 6т.4
