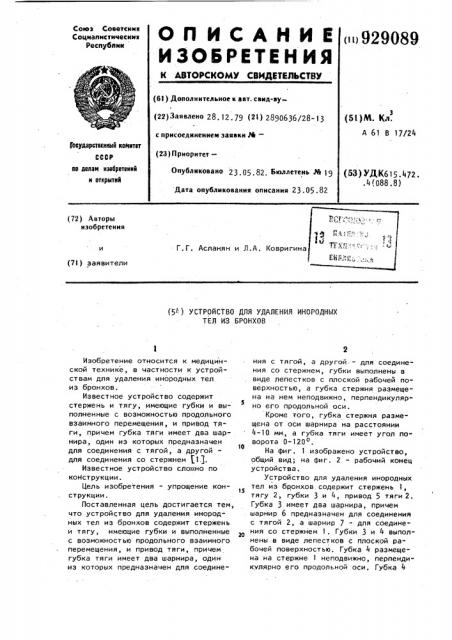

О П И С А Н И Е (Ц929089

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советснни

Социалистических

Республни (6I ) Дополнительное к авт. саид-ву(22)»« «o 28.12. 79 (21) 2890636Д8-13 с присоединением заявки М— (23) Приоритет— (51)М. Кд.

А 61 В 17/24

Гооударствкниый койитвт

СССР по делан изобретеиий и открытий

Опубликовано 23. 05. 82. Бюллетень М 19 (53) УД3(615,472, .4(088.8) Дата опубликования описания 23 . 05 . 82 (72) Авторы изобретения

Г.Г. Асланян и Л.А. Ковригина (71) заявители (9:) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ИНОРОДНЫХ

ТЕЛ ИЗ . БРОНХОВ

Изобретение относится к медицинской технике, в частности к устройствам для удаления инородных тел. из бронхов.

Известное устройство содержит стержень и тягу, имеющие губки и выполненные с возможностью продольного взаимного перемещения, и привод тяги, причем губка тяги имеет два шарнира, один из которых предназначен для соединения с тягой, а другой для соединения со стержнем (1.).

Известное устройство сложно по коНструкции.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что устройство для удаления инородных тел из бронхов содержит стержень и тягу, имеющие губки и выполненные с возможностью продольного взаимного перемещения, и привод тяги, причем губка тяги имеет два шарнира, один из которых предназначен для соединения с тягой, а другой. — для соединения со стержнем, губки выполнены в виде лепестков с плоской рабочей поверхностью, а губка стержня размещеS на на нем неподвижно, перпендикулярно его продольной оси.

Кроме того, губка стержня размещена от оси шарнира на расстоянии

4-10 мм, а губка тяги имеет угол по10 ворота 0-120о.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - рабочий конец устройства.

Устройство для удаления инородных тел из бронхов содержит стержень 1, тягу 2, губки 3 и 4, привод 5 тяги 2.

Губка 3 имеет два шарнира, причем шарнир 6 предназначен для соединения с тягой 2, а шарнир 7 - для соединения со стержнем 1. Губки 3 и 4 выполнены в виде лепестков с плоской рабочей поверхностью. Губка 4 размещена на стержне 1 неподвижно, перпендикулярно еro продольной оси. Губка 4

3 92908 размещена от оси шарнира на расстоянии 4-!О мм, а губка 3 имеет угол поворота 0-120О .

Для удаления инородного тела из бронхов, устройство вводят в бронх через бронхоскоп. Положение..подвижной губки при этом выбирают в зависимости от положения бронха. Затем конец подвижной губки вводят между стенкой бронха и инородным телом .и 10 продвигают губку так, чтобы она хотя бы частично обошла инородное .тело.

После чего, с помощью привода губку поворачивают вокруг шарнира в сторону неподвижной губки до тех пор, пока инородное тело не зафиксируется между двумя губками (подвижной и неподвижной) и плоскостью стержня. Зафиксированное инородное тело вместе с устройством извлекают из бронха.

Устройство может быть использовано для удаления инородных тел из гортаКонструкция устройства позволяет фиксировать между губками тела различ-р ных размеров.

Формула изобретения

1. Устройство для удаления инородных тел из бронхов, содержащее стержень и тягу, имеющие губки и выполненные с возможностью продольного взаимного перемещения, и привод тяги, причем губка тяги имеет два шарнира, один из которых предназначен для соединения с тягой, а другой - для соединения со стержнем, о т л и ч аю щ е е с я тем. что, с целью упрощения конструкции, губки выполнены в виде лепестков с плоской рабочей поверхностью, а губка стержня размещена на нем неподвижно, перпендикулярно его продольной оси.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что губка стержня размещена от оси шарнира на расстоянии 4-10 мм, а губка тяги имеет угол поворота 0-120О.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетЬльство СССР

М 283503, кл. А 61 В 17/24, 1964.
