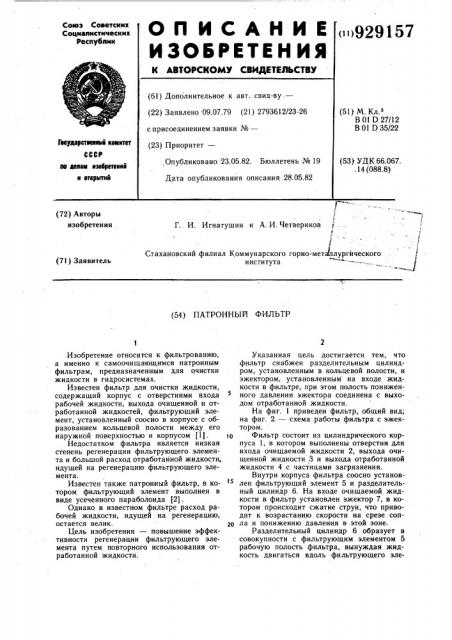

ОП ИСАНИЕ
Союз Советских
Социалистических
Республик
< >929157
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт.. свид-ву.— (22) Заявлено 09.07.79 (21) 2793612/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К, В 01 D 27/12
В 01 D 35/22
Гасударственный квинтет
СССР, Опубликовано 23.05.82. Бюллетень № 19
Дата опубликования описания 28.05.82 (53) УДК 66.067.. 14 (088.8 ) лв делам нзейретеннй н етнрмтий
f
Г. И. Игнатушин и А. И. Четвериков ф г ,) "...
1 : i
Стахановский филиал Коммунарского горно-мета1ллургйческого института (72) Авторы изобретения (71) Заявитель (54) ПАТРОННЫЙ ФИЛЬТР
Изобретение относится к фильтрованию, а именно к самоочищающимся патронным фильтрам, предназначенным для очистки жидкости в гидросистемах.
Известен фильтр для очистки жидкости, содержащий корпус с отверстиями входа рабочей жидкости, выхода очищенной и отработанной жидкостей, фильтрующий элемент, установленный соосно в корпусе с образованием кольцевой полости между его наружной поверхностью и корпусом (1). >о
Недостатком фильтра является низкая степень регенерации фильтрующего элемента и большой расход отработанной жидкости, идущей на регенерацию фильтрующего элемента.
Известен также патронный фильтр, в котором фильтрующий элемент выполнен в виде усеченного параболоида (21.
Однако в известном фильтре расход рабочей жидкости, идущей на регенерацию, остается велик. 2о
Цель изобретения — повышение эффективности регенерации фильтрующего элемента путем повторного использования отработанной жидкости.
Указанная цель достигается тем, что фильтр снабжен разделительным цилиндром, установленным в кольцевой полости, и эжектором, установленным на входе жидкости в фильтре, при этом полость пониженного давления эжектора соединена с выходом отработанной жидкости.
На фиг. приведен фильтр, общий вид; на фиг. 2. — схема работы фильтра с эжектором.
Фильтр состоит из цилиндрического корпуса 1, в котором выполнены отверстия для входа очищаемой жидкости 2, выхода очищенной жидкости 3 и выхода отработанной жидкости 4 с частицами загрязнения.
Внутри корпуса фильтра соосно установлен фильтрующий элемент 5 и разделительный цилиндр 6. На входе очищаемой жидкости в фильтр установлен эжектор 7, в котором происходит сжатие струи, что приводит к возрастанию скорости на срезе сопла и понижению давления в этой зоне.
Разделительный цилиндр 6 образует в совокупности с фильтрующим элементом 5 рабочую полость фильтра, вынуждая жидкость двигаться вдоль фильтрующего эле929157 мента, а в совокупности с корпусом 1 фильтра — кольцевой канал для возврата отработанной жидкости в зону пониженного давления эжектора 7 и к отверстию 4 для выхода отработанной жидкости. Корпус фильтра закрыт с обоих сторон крышками 8.
Фильтр работает следующим образом.
Жидкость, подлежащая очистке, через отверстие 2 входа и эжектор 7 поступает в рабочую полость фильтра, образованную фильтрующим элементом 5 и разделитель- ip ным цилиндром 6. Из рабочей полости фильтра основная часть жидкости, проходя через фильтрующий элемент, очищается и поступает в гидросистему машины через отверстие 3.
Другая часть жидкости, двигаясь вдоль 1 фильтрующего элемента, омывает частицы загрязнения с его поверхности и по радиальному зазору, образованному корпусом 1 и разделительным цилиндром 6, поступает в полость пониженного давления эжектора 7 2в и к отверстию 4 для выхода отработанной жидкости.
При закрытом отверстии 4 отработанная жидкость из зоны пониженного давления эжектируется основной струей очищаемой жидкости и снова поступает на вход в рабочую полость для регенерации фильтрующего элемента. Таким образом, в фильтре образуется циркуляция жидкости, постоянно регенерирующая поверхность фильтрующего элемента от частиц загрязнения, но их концентрация в этой жидкости в процессе работы возрастает, если отсутствует сброс отработанной жидкости.
Удаление отработанной жидкости происходит через отверстие 4. В связи с тем, что в фильтре создана дополнительная циркуля- з5 ция жидкости, независимая от расхода отработанной жидкости через отверстие 4, представляется возможным сброс отработанной жидкости производить или постоянно, но небольшим расходом, или, если это невозможно, то дискретно. Дискретный сброс 4О отработанной жидкости может осуществляться в требуемые моменты времени, например при пуске или остановке гидросистем агрегатов с частым включением и выключением при его работе.
Использование предлагаемого фильтра с встроенным на входе эжектором для возврата отработанной жидкости на повторную регенерацию фильтрующего элемента обеспечивает по сравнению с известным следующие преимущества: повышение саморегенерации фильтрующего элемента за счет повышения продольной скорости течения жидкости вдоль фильтрующего элемента; увеличение периода между промывками; расширение области применения фильтров данной конструкции за счет применения их в гидросистемах, в которых невозможно осуществлять постоянный слив отработанной жидкости.
Формула изобретения
Патронный фильтр, содержащий корпус с отверстиями входа рабочей жидкости, выхода очищенной жидкости и выхода отработанной жидкости, фильтрующий элемент, выполненный в виде усеченного параболоида и установленный соосно в корпусе с образованием кольцевой полости между его наружной поверхностью и корпусом фильтра, отличающийся тем, что, с целью повышения эффективности регенерации фильтрующего элемента путем повторного использования отработанной жидкости, фильтр снабжен разделительным цилиндром, установленным в кольцевой полости, и эжектором, установленным на входе жидкости в фильтр, при этом полость пониженного давления эжектора соединена с выходом отработанной жидкости.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 96333, кл. В 01 D 25/00, 24.04.52.
2. Авторское свидетельство СССР № 2560638/23-26, 30.06.78.
