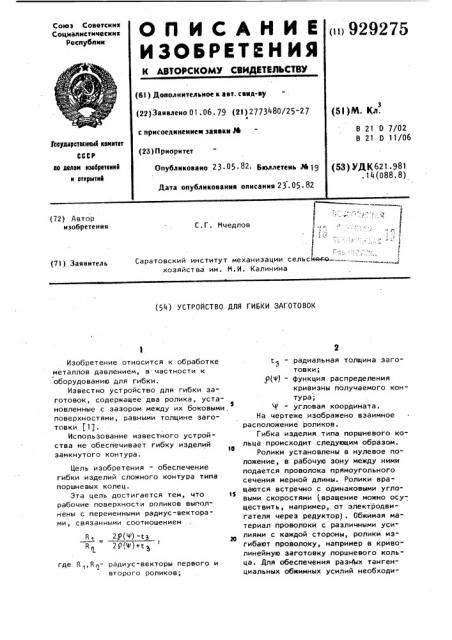

Устройство для гибки заготовок
Иллюстрации
Реферат
(72) Автор изобретения
С.Г. Мчедлов
Саратовский институт механизации сельского хозяйства им. M.È. Калинина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГИБКИ ЗАГОТОВОК
2Р(V) 3
R < ZP!V)+t >
Изобретение относится к обработке металлов давлением, в частности к оборудованию для гибки.
Известно устройство для гибки заготовок, содержащее два ролика, установленные с зазором между их боковыми.
f поверхностями, равными толщине заготовки (1).
Использование известного устройства не обеспечивает гибку иэделий
io замкнутого контура.
Цель изобретения - обеспечение гибки изделий сложного контура типа поршневых колец.
Эта цель достигается тем, что 1f рабочие поверхности роликов выполнены с переменными радиус-векторами, связанными соотношением где R<,R<- радиус-векторы первого и второго роликов;
t - радиальная толщина заготовки;
9(Ф) — функция распределения кривизны получаемого контура;
- угловая координата.
На чертеже изображено взаимное расположение роликов.
Гибка изделия типа поршневого кольца происходит следующим образом.
Ролики установлены в нулевое положение, в рабочую зону между ними подается проволока прямоугольного сечения мерной длины. Ролики вращаются встречно с одинаковыми угловыми скоростями (вращение можно осуществить, например, от электродвигателя через редуктор) . Обжимая материал проволоки с различными усилиями с каждой стороны, ролики иэгибают проволоку, например s криволинейную заготовку поршневого кольца. Для обеспечения разах тангенциальных обжимных усилий необходи3 929275 ф мо, чтобы в зоне деформации матерна- диус-векторами, связанными соотнола были различные линейные скорости. шением
Это достигается тем, что ролики имей 2Я(Ф) -t s ют различные радиус-векторы.
Формула изобретения
Составитель Н.Тугунова
Редактор В. Данко Техред H° . Надь Корректор В. Бутяга
Заказ 3363/13 Тираж 842 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 8-35, Раушская наб., д.4/5
Филиал ППП "Патент", г.ужгород, ул.Проектная, 4
Устройство для гибки заготовок содержащее два ролика, установленные с зазором между их боковыми поверхностями, равным толщине заготовки, о т л и ч а ю щ е е с я тем, что, с целью обеспечения гибки изделий сложного контура типа поршневых колец, рабочие поверхности роликов выполнены с переменными раR< 2P(V)+a q
% где Й„, R - радиус-векторы первого и второго роликов; — радиальная толщина заготовки !
О фМ) - функция распределения кривизны получаемого контура;
4> — угловая координата.
Источники информации, принятые во внимайие при экспертизе
1. Авторское свидетельство СССР
М 609576, кл. В 21 D 13/04, 17 ° 04.76.
